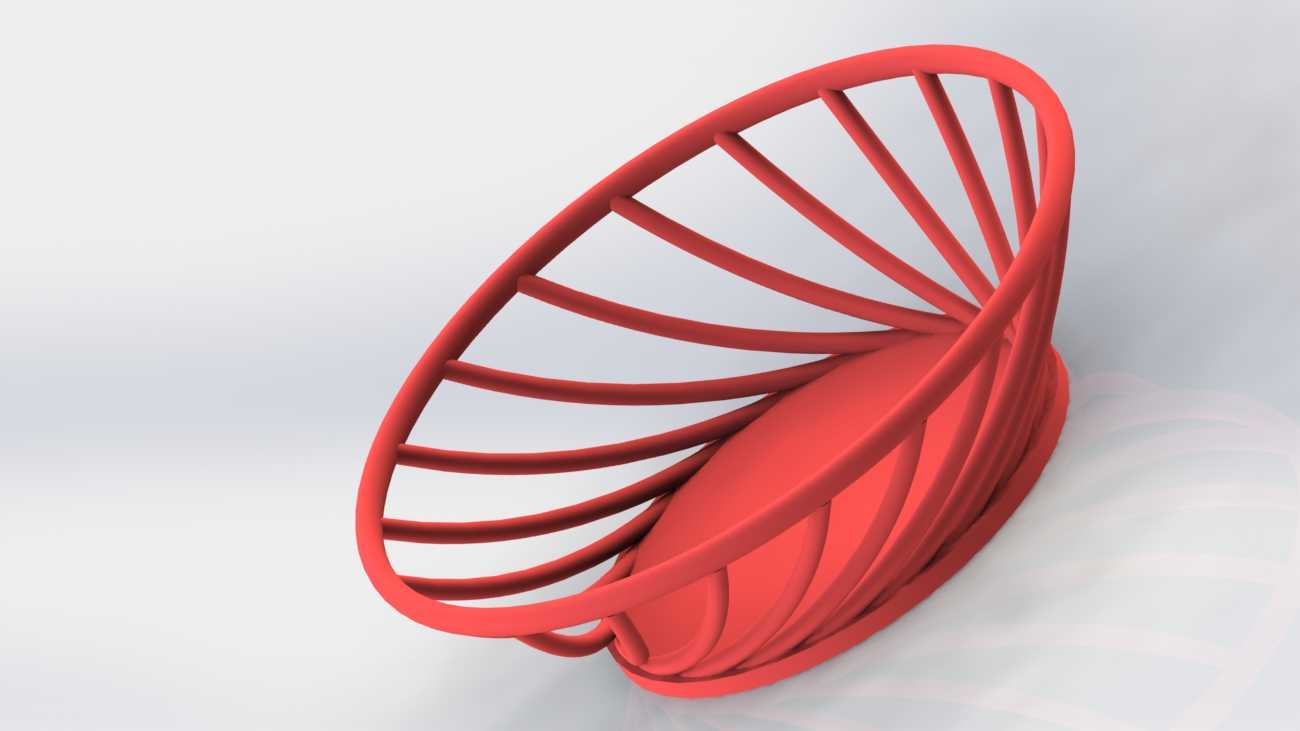

镂空斜口收纳篮三维结构设计

　　这款斜口镂空收纳篮的结构设计，最初是围绕商超生鲜陈列、家居零散物件收纳两类核心场景展开的，在做结构方案阶段，首先要平衡的是承重能力与通风沥水需求，毕竟不管是放置果蔬类带水渍的货品，还是收纳桌面零散小工具，封闭结构容易积留水汽造成内容物霉变，而全镂空结构如果筋条排布不合理，又容易出现承重形变、小尺寸物件漏出的问题。设计时先确定了整体的斜口形态，区别于常规直口收纳容器，斜向上张开的篮口一方面能让内部放置的物品展示面更大，商超陈列时顾客无需俯身就能看清篮内货品，家居场景下拿取深处物件也不需要将手完全探入篮底，操作便利性提升明显；另一方面斜口结构在堆叠收纳时能形成自然的嵌套间隙，多个同规格篮体堆叠时不会出现完全卡合难以分离的问题，仓储运输环节的空间利用率也能得到优化。筋条排布上采用了径向放射加周向环筋的组合结构，从篮底中心位置向外放射的纵向筋条作为主要承重骨架，每根筋条的宽度从篮底到篮口逐步收窄，既保证篮底位置的承重强度，避免放置重物时底部出现塌陷变形，也能让篮口位置的筋条间距保持在合理范围，不会因为筋条过宽遮挡内部物品视线，也不会因为间距过大漏出直径较小的收纳物。周向的环筋一共设置了五道，从篮底向上等距排布，每道环筋与径向筋条的交接位置都做了圆角过渡处理，避免应力集中造成长期使用后筋条断裂，同时光滑的过渡圆角也不会在拿取时划伤手部，接触果蔬等软质物品时也不会刮伤表皮。篮底位置做了内凹的平底结构，区别于完全镂空的篮身，

　　底部的实心平面宽度控制在整体篮底直径的三分之一，放置在台面时不会因为筋条的镂空结构出现硌压台面的问题，同时内凹的结构让篮底与放置台面之间留出了五毫米左右的间隙，哪怕篮底沾有水渍，也不会直接贴附在台面上形成水痕，通风干燥的速度更快。篮身一侧设置的小型提手环，尺寸刚好能容纳四指穿入，提手环与篮身的连接位置做了加厚处理，满负载提拿时受力点不会出现断裂，提手环的位置设置在篮身较低的一侧，也就是斜口的低位方向，提拿时篮体重心自然向手部方向偏移，不会出现篮体倾斜内容物滑落的问题。做三维建模阶段，首先绘制篮体的中心旋转轮廓，确定斜口的倾斜角度为15度，这个角度是经过多次模拟验证的，角度过小无法体现斜口的拿取与展示优势，

　　角度过大则会导致篮体整体重心偏移，放置时容易出现侧翻。之后通过阵列命令生成径向的放射筋条，每根筋条的厚度统一为两毫米，这个厚度既能保证PP或ABS材质注塑成型时的流动性，不会出现充模不满的问题，也能保证日常使用的结构强度，正常成年人单手握压不会出现明显形变。周向环筋的厚度与径向筋条保持一致，交接位置的圆角半径设置为一毫米，既满足注塑工艺的脱模要求，不会出现应力集中的锐角，也不会因为圆角过大造成筋条交接位置积料，成型后出现表面缩痕。篮口位置做了一圈加厚的卷边结构，卷边厚度为四毫米，整个篮口的边缘都做了圆弧包裹处理，搬运或者拿取时接触篮口不会被锐边划伤，同时卷边结构也提升了篮口的整体刚性，哪怕从一米高度自由落体到硬质地面，

　　篮口也不会出现开裂变形。实际应用中，这款收纳篮除了商超果蔬陈列、家居杂物收纳之外，在工业生产车间也能作为小型零配件的周转容器使用，镂空结构能让清洗后的螺丝、小型五金件快速沥干水分，斜口设计也方便作业人员快速拿取装配所需的零配件，不需要额外翻找。安装边界方面，这款篮体的底部直径为180毫米，篮口最大直径为260毫米，整体高度为120毫米，斜口高位与低位的高度差为30毫米，常规的置物架层间距只要大于130毫米就能平稳放置，同规格篮体嵌套堆叠时，单个篮体的堆叠占用高度仅为30毫米，一百个篮体堆叠后的总高度不超过3.1米，仓储运输时的空间占用率比直口同容积收纳篮低40%左右。结构验证阶段，通过有限元分析模拟了五公斤均布载荷下的形变情况，最大形变位置出现在篮口中部，形变量仅为0.8毫米，完全满足日常使用的承重要求，不会因为正常放置物品出现永久性形变。筋条的间距统一控制在15毫米，既能保证通风沥水的效果，也不会漏出直径大于15毫米的物品，日常收纳的水果、小工具、零散配件都能稳定放置在篮内，不会出现漏落的问题。
