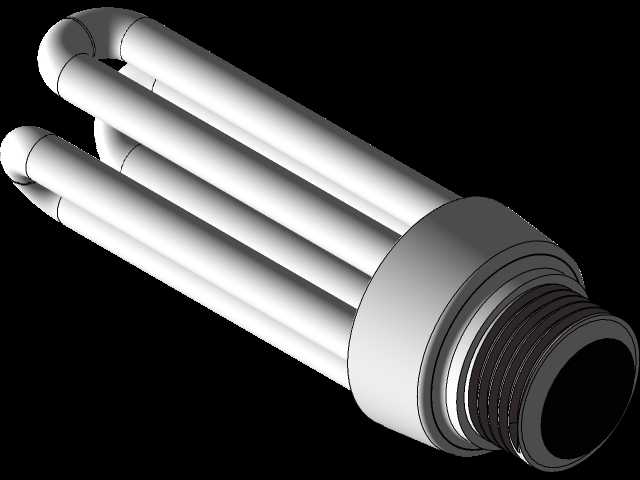

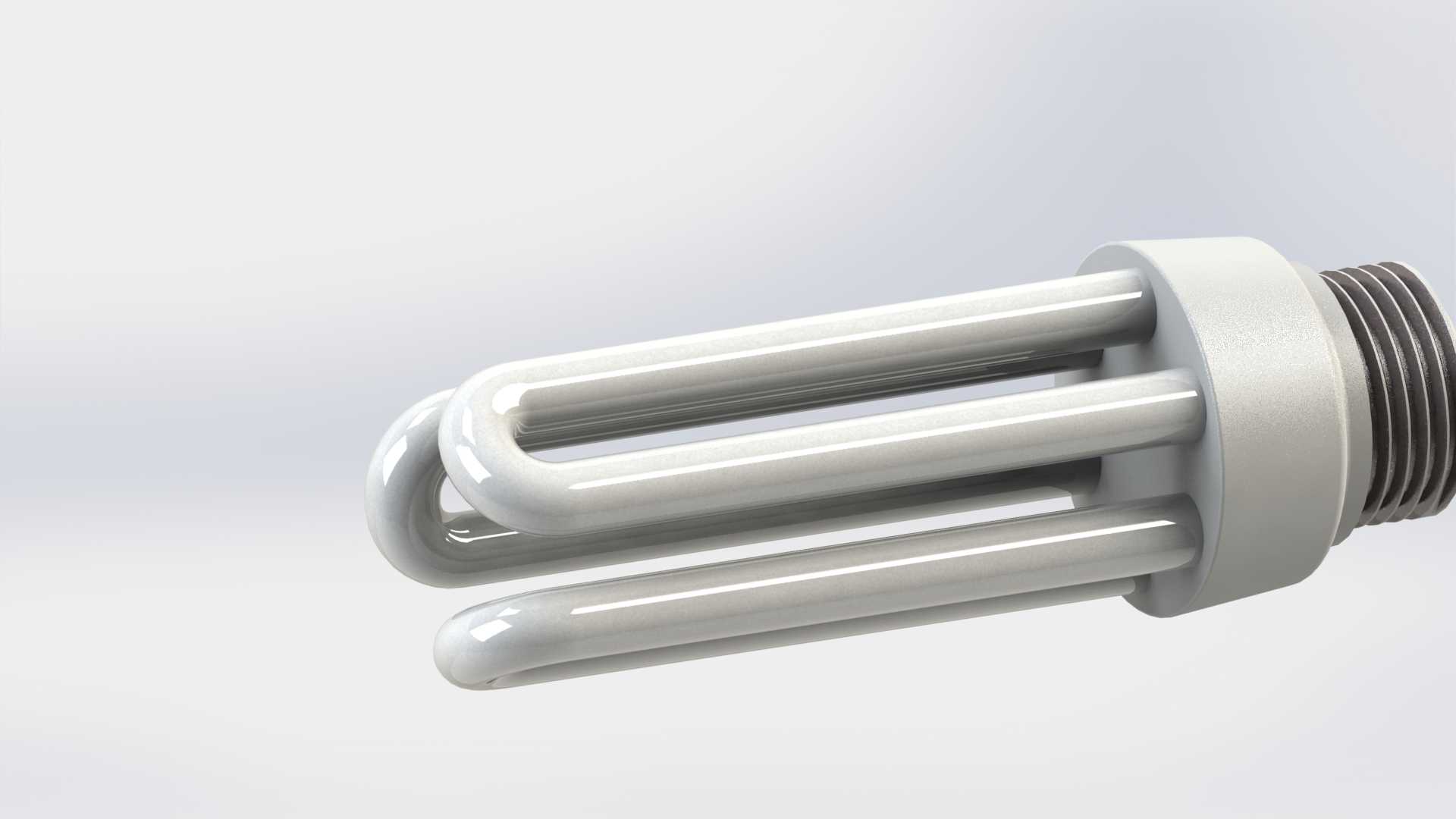

U型多管节能荧光灯管三维结构设计

　　日常商用与民用照明场景中，多管U型荧光灯的应用覆盖了办公区域吊顶安装、工业厂房工位局部照明、商超展柜补光等多个细分场景，这类灯管相比传统直管荧光灯，在有限的安装空间内可以排布更长的放电管路径，在不增加灯具外凸尺寸的前提下提升光效输出，适配紧凑型节能灯具的装配需求。从实际使用的功能逻辑来看，这类灯管依靠多根平行排布的U型弯折玻璃管构成放电腔体，管内壁涂覆三基色荧光粉，管内充入低压汞蒸气与惰性辅助气体，通电后通过电极激发汞原子释放紫外线，再由荧光粉转化为可见光，多管并联的结构可以在相同功率下扩大发光面的覆盖角度，减少单管发光带来的局部阴影问题，适配漫反射类灯具的配光需求。

　　在结构设计的思路层面，首先要平衡发光效率与安装尺寸的边界约束，常规同功率的直管荧光灯长度往往超过600mm，很难适配小型吸顶灯、嵌入式筒灯的内部安装空间，而将放电管多次U型弯折后，整体灯管的轴向长度可以压缩到150mm以内，径向最大尺寸控制在50mm左右，能够直接适配常规E27、E40通用螺口灯座的安装接口，不需要额外定制灯具转接结构。设计过程中需要重点考量弯折部位的曲率半径，玻璃管弯折处的曲率不能过小，否则会导致管内壁荧光粉涂层在弯折工艺中出现厚薄不均，甚至出现玻璃管应力集中导致的开裂漏气问题，通常弯折处的内曲率半径不小于管体外径的1.5倍，保证玻璃成型后的结构强度与涂层均匀性。

　　灯头部位的结构设计需要兼顾密封性能与电气连接可靠性，灯头采用阻燃电木材质作为基座，内部预埋铜质导电螺口与顶部触点，放电管的电极引线通过耐高温绝缘导线与导电部件连接，灯头与玻璃管组的衔接部位采用耐高温密封胶灌封，一方面可以固定多根平行玻璃管的相对位置，避免运输、安装过程中玻璃管受外力出现移位断裂，另一方面可以隔绝外部潮气进入管体内部，保证灯管内部的气体环境稳定，延长实际使用寿命。多根玻璃管之间的固定采用耐高温陶瓷卡扣进行限位，卡扣分布在玻璃管组的中部与靠近灯头的位置，卡扣上开设与玻璃管外径匹配的卡槽，装配时将玻璃管逐一卡入卡槽即可保证管间间距均匀，避免灯管工作过程中因热胀冷缩出现管体接触、局部过热的问题。

　　从安装边界的尺寸约束来看，这类灯管的螺口灯头完全符合通用螺口灯座的尺寸公差要求，装配时只需要将灯头对准灯座顺时针旋入到位，保证顶部触点与灯座中心弹片可靠接触即可，不需要额外的固定支架或者接线操作，和普通白炽灯泡的安装方式完全兼容，能够直接替换传统高能耗的白炽灯泡，降低照明系统的改造成本。设计过程中还需要考量灯管工作时的散热路径，多管结构的管间预留了不小于3mm的通风间隙，保证灯管工作时产生的热量可以通过管间空气对流快速散发，避免热量在灯头部位积聚，导致密封胶老化、灯头绝缘性能下降的问题。同时玻璃管的壁厚控制在0.8-1.2mm之间，既可以保证玻璃管的结构强度，耐受日常安装、拆卸过程中的轻微外力碰撞，又不会因为管壁过厚影响光线的透射效率，平衡结构强度与光输出性能。

　　在实际工程选型应用中，这类灯管的三维模型可以直接用于紧凑型节能灯具的结构干涉校验，设计师在进行灯具外壳设计时，可以直接调用该模型匹配内部腔体尺寸，确认灯管与外壳内壁、镇流器部件之间的安全间隙，避免后期开模后出现部件干涉、装配困难的问题。同时模型中还原的灯头螺口尺寸、玻璃管组的最大外轮廓尺寸，也可以为灯具的反光罩设计提供配光参考，设计师可以根据灯管的发光面位置调整反光罩的曲面角度，优化灯具的配光曲线，提升整体照明的均匀度。
