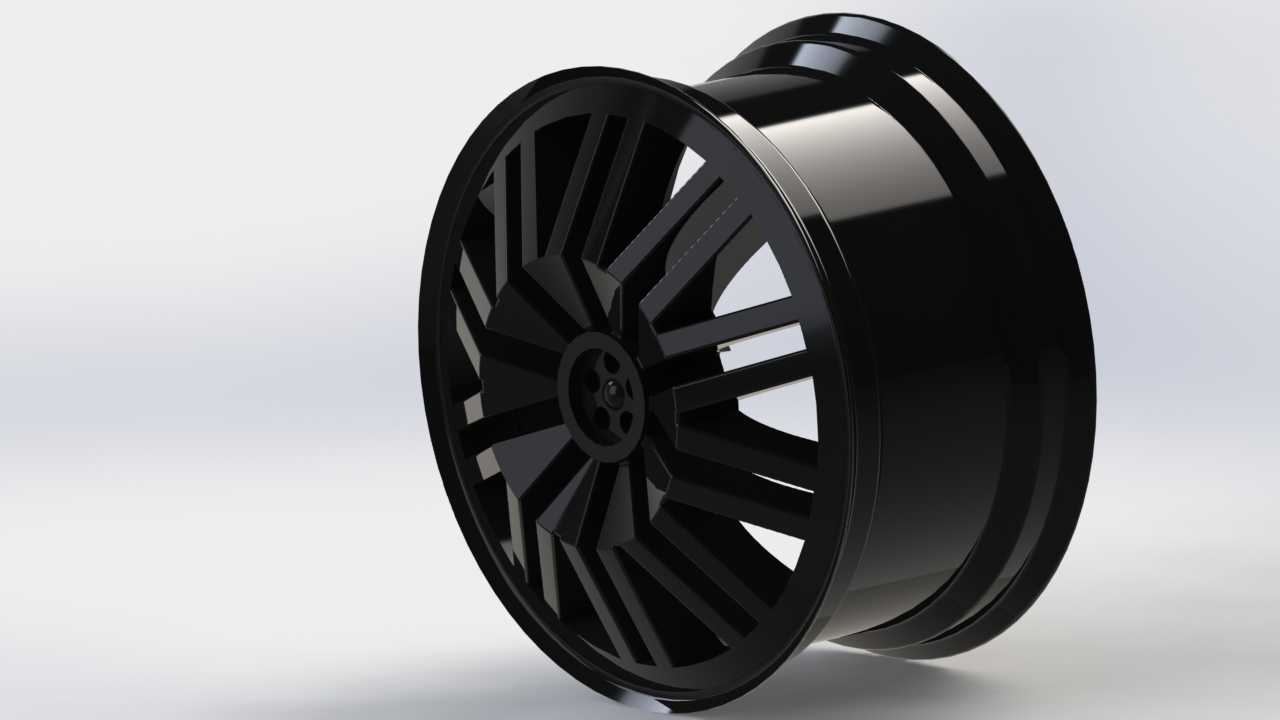

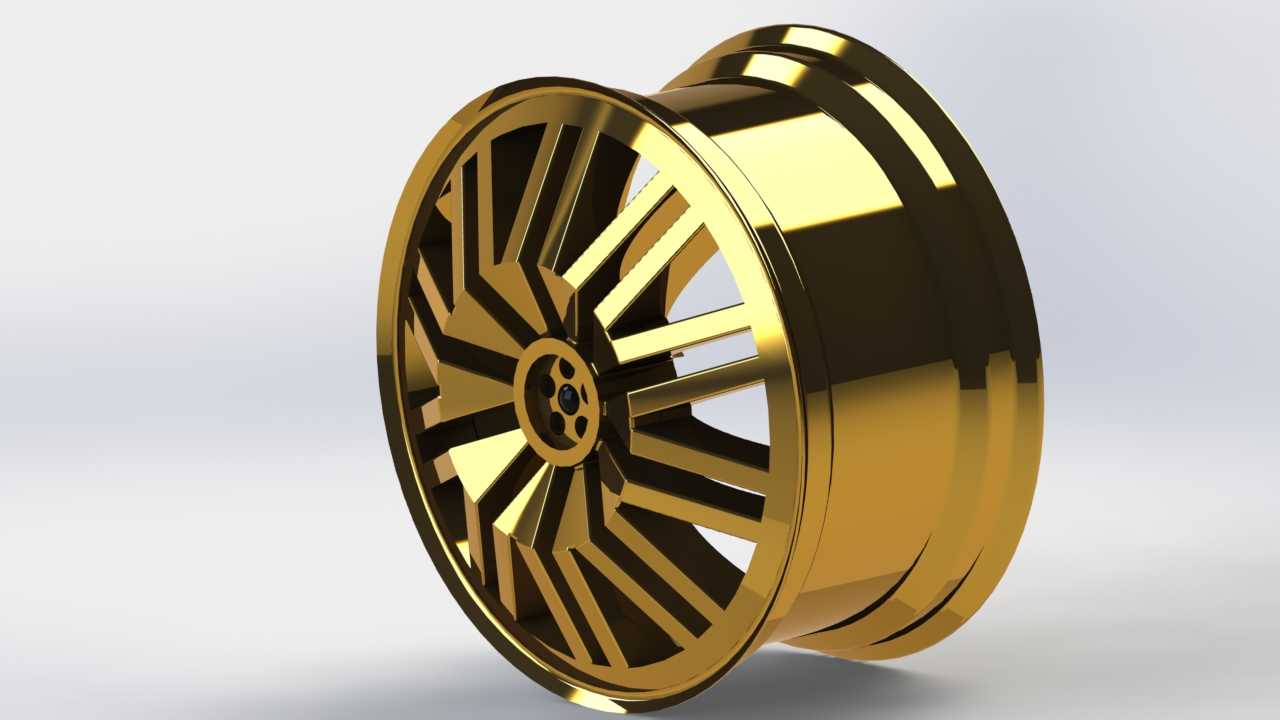

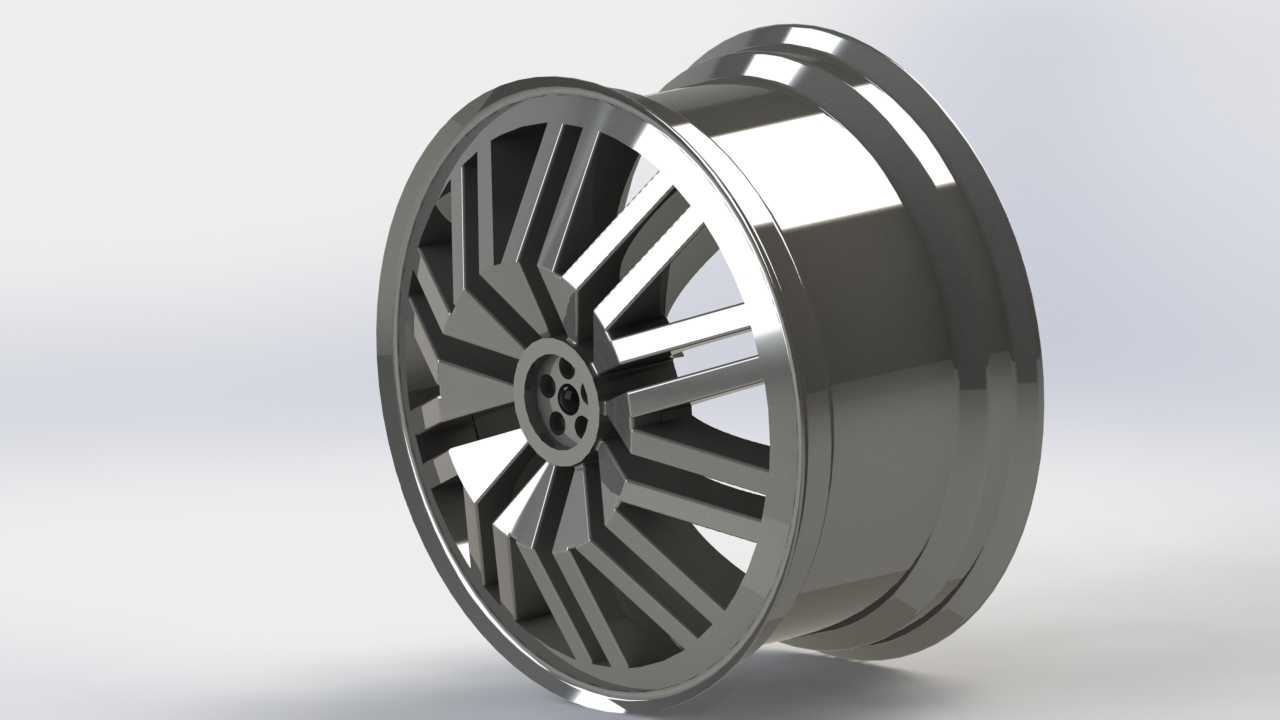

多辐条亮面乘用车合金轮毂结构设计

　　日常做整车底盘行走系统匹配时，轮毂是连接制动总成、转向节与轮胎的核心承载部件，这款多辐条合金轮毂的设计，首先要满足乘用车日常铺装路面行驶的全工况载荷要求，同时兼顾外观质感与散热需求。先从安装边界说起，这款轮毂的中心定位孔采用台阶式结构，与转向节轴头的配合公差控制在H7/k6过渡配合区间，能保证高速转动时的同轴度，避免行驶中出现方向盘抖动的问题；周边均布的五个螺栓孔，孔位位置度公差严格控制在0.1mm以内，适配主流A级、B级乘用车的五孔轮毂轴承安装座，螺栓孔周边做了局部加厚的凸台设计，能分散螺栓紧固时的压应力，避免长期交变载荷下孔位出现微裂纹。轮辋部分采用深槽式结构，适配常规低压真空胎的安装需求，轮缘位置做了加厚的防擦凸边，

　　日常路边停车时即便轻微剐蹭路沿，也不会损伤轮辋的密封面，避免出现轮胎慢漏气的问题；轮辋的槽底预留了气门嘴安装孔，孔位做了翻边钝化处理，不会割伤气门嘴的橡胶基座。轮辐部分采用放射状多辐条设计，每根辐条的截面采用变厚度结构，靠近中心安装座的位置厚度更大，向轮辋方向逐渐收薄，这种设计一方面能保证径向、轴向的承载能力，在过减速带、颠簸路面时能有效分散冲击载荷，避免辐条出现应力断裂，另一方面能给制动卡钳留出足够的安装空间，即便后期改装大尺寸多活塞制动卡钳，也不会出现辐条蹭卡钳的问题。辐条表面采用亮面抛光的金属质感处理，相邻辐条之间的镂空区域面积经过反复校核，既能保证行驶时的气流能顺利穿过辐条间隙，带走制动盘、制动片摩擦产生的热量，

　　避免长距离下坡时制动系统热衰减，又不会因为镂空面积过大导致轮辐整体刚度不足。从实际应用场景来看，这款轮毂适配日常城市通勤、城际高速行驶的家用乘用车，相比传统钢制轮毂，铝合金材质的导热系数是钢材的三倍左右，散热效率提升明显，同时重量更轻，能有效降低簧下质量，提升悬架的响应速度，改善整车的操控质感与燃油经济性。设计过程中还做了多轮的有限元仿真校核，分别模拟了径向冲击、弯曲疲劳、13度冲击三项国标要求的测试工况，在1.5倍额定载荷的冲击下，轮辐、轮辋的最大应力均低于铝合金材料的屈服强度，不会出现塑性变形；弯曲疲劳测试模拟十万公里行驶的交变载荷，各部位应力集中系数均控制在安全区间内，不会出现疲劳开裂的问题。

　　轮辋与轮胎配合的密封面采用高精度车削加工，表面粗糙度控制在Ra1.6以下，能保证与轮胎胎圈的紧密贴合，即便在夏季高温、轮胎气压波动的情况下，也能保证密封可靠性，不会出现漏气问题。中心盖的安装位采用卡扣式结构，拆卸方便，同时能遮挡中心的螺栓与轴头，避免泥水、灰尘进入轴头部位导致锈蚀，后期维护保养时更方便。另外这款轮毂的偏距设计经过匹配计算，安装后轮距与原厂设计值偏差控制在5mm以内，不会增加转向节、轮毂轴承的额外载荷，也不会导致轮胎偏磨，不需要额外加装法兰盘或者变径圈就能直接适配对应车型，安装容错率更高。
