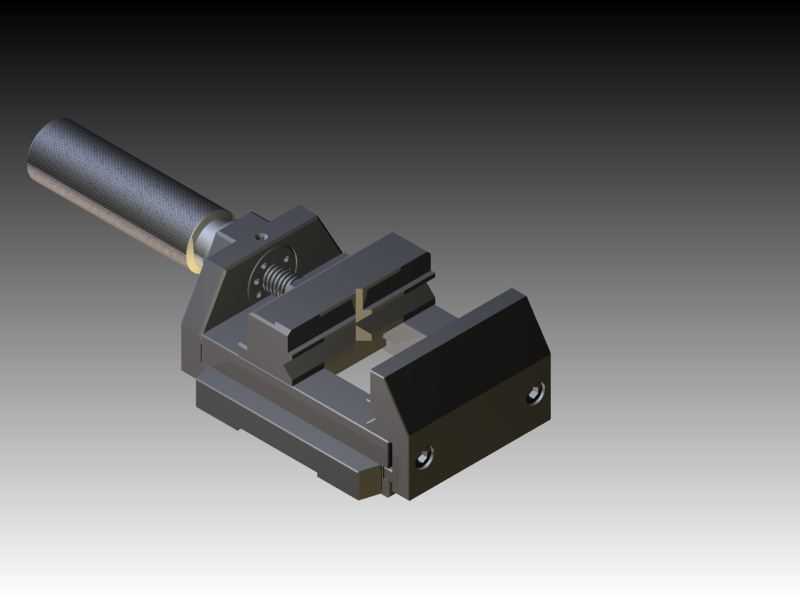

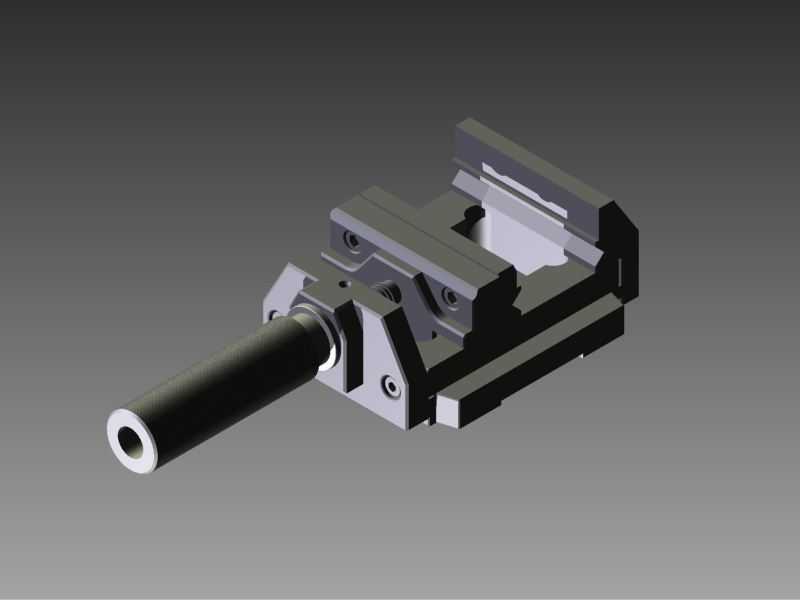

螺杆驱动手动精密夹紧平口夹持工装

　　在常规机加工、钳工修配、小型工件精密检测的作业场景里，这类带延长操作杆的螺杆式平口夹持装置，是工位上出镜率极高的通用工装，和普通台虎钳不同的是，它的结构更紧凑，夹持行程的控制精度更高，不需要固定在重型工作台面上就能完成小尺寸工件的装夹，适配钻床轻量钻孔、小型铣床的微量铣削、工件去毛刺修形、零件尺寸打表检测等多种工况，甚至在装配工位上，也能用来夹持小总成件完成销钉压装、螺丝紧固等操作，不会因为夹持力不稳导致工件移位报废。

　　从功能特性上看，这套夹持装置采用梯形螺杆传动结构，和普通三角螺纹的夹持件比，梯形螺纹的螺距传动更平稳，自锁性能更好，夹持受力后不会因为加工过程中的振动出现松脱，延长的操作杆可以在同等输入力的情况下，放大螺杆的输出夹紧力，针对硬度较高的金属工件，也能提供足够的夹持摩擦力，避免工件在切削力作用下打滑。钳口部分做了平行度精度设计，两个夹持面在全行程范围内的平行度公差控制在0.02mm以内，装夹矩形、方形工件的时候，不会出现夹偏、翘边的问题，针对异形工件，也可以通过更换定制钳口垫板来适配不同的夹持轮廓，不需要更换整套夹持装置。活动钳身和固定钳身的配合采用燕尾槽导向结构，导向间隙可以通过侧面的调节螺钉进行微调，长期使用出现磨损后，不需要更换核心零件，只需要调整间隙就能恢复导向精度，延长工装的整体使用寿命。钳身底部做了平整的安装基准面，既可以直接放置在工作台面上靠自重配合夹持力稳定作业，也可以通过底部的安装孔用螺栓固定在专用工装板、机床工作台上，满足不同作业场景的固定需求。

　　设计思路上，这套装置优先考虑了手动操作的人机工程和工装的通用性，操作杆的长度经过反复校核，既保证操作人员不需要借助加力杆就能获得足够的夹紧力，也不会因为杆过长导致操作时容易磕碰周边工位的设备、量具。螺杆的端部做了轴向限位结构，活动钳身的最大行程控制在合理范围内，不会因为操作时旋出过多导致螺杆从螺母副中脱出，造成工装损坏或者安全隐患。整体结构没有采用复杂的液压、气动元件，完全靠纯机械结构实现夹持功能，后期维护只需要定期在螺纹副、导向燕尾槽位置涂抹润滑脂，就能保证操作顺畅，不会出现卡滞、夹紧力不足的问题，对使用场景的环境要求极低，哪怕是在没有气源、电源的野外维修场景，也能正常使用。

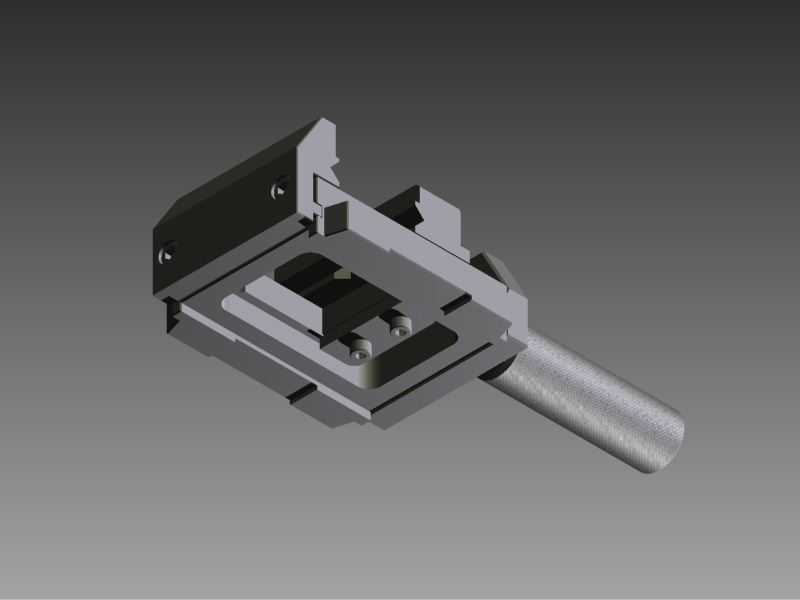

　　从外形尺寸与安装边界来看，这套夹持装置的整体长度包含操作杆在内控制在300mm以内，钳身主体宽度在100mm左右，最大开口尺寸可以达到80mm，能够覆盖绝大多数小型机械零件、五金件、小型注塑件的装夹需求。固定钳身的高度在60mm上下，装夹工件后，工件的上表面距离基准面的高度不会过高，在钻床、小型铣床上加工时，刀具的悬伸长度可以控制在合理范围内，避免因为刀具悬伸过长导致加工振颤，影响加工表面质量。底部安装孔的孔距采用通用的标准孔距设计，和常见的小型机床工作台T型槽间距适配，不需要额外制作过渡连接板就能直接安装固定，减少现场安装的适配工作量。钳身主体采用铸铁材质一体铸造成型后经过时效处理，长期使用不会因为应力释放出现变形，能够长期保持钳口的平行度和导向精度，螺杆和螺母副采用优质合金钢经过淬火处理，耐磨性能优异，频繁松紧操作也不会出现螺纹过早磨损、滑牙的问题。在实际使用过程中，针对薄壁类工件，还可以通过控制操作杆的旋转圈数来精准控制夹紧力，避免夹紧力过大导致薄壁工件出现夹持变形，保证加工后的零件尺寸精度符合要求，这也是这类手动螺杆夹持装置相比气动、液压夹紧装置的核心优势，操作人员可以通过手上的反馈力直观判断夹紧力的大小，适配不同刚性的工件装夹需求。
