机加工手动螺杆式台钳夹持工装结构

　　在常规机加工工位、钳工装配台、小型零件检测工位上，这类螺杆驱动的台钳是最基础也最高频使用的夹持类工装，不管是小型五金件的锉修、钻孔工序的工件固定，还是小批量零件打标、粘接时的定位压紧，都能看到这类结构的应用。和液压、气动类的自动夹紧工装不同，这种纯机械螺杆传动的台钳不需要外接动力源，完全靠手动操作摇杆就能完成夹紧与松开动作，对工位配套条件没有额外要求，哪怕是没有气源、电源的临时维修工位，也能直接安装使用，适配场景的灵活性非常高。

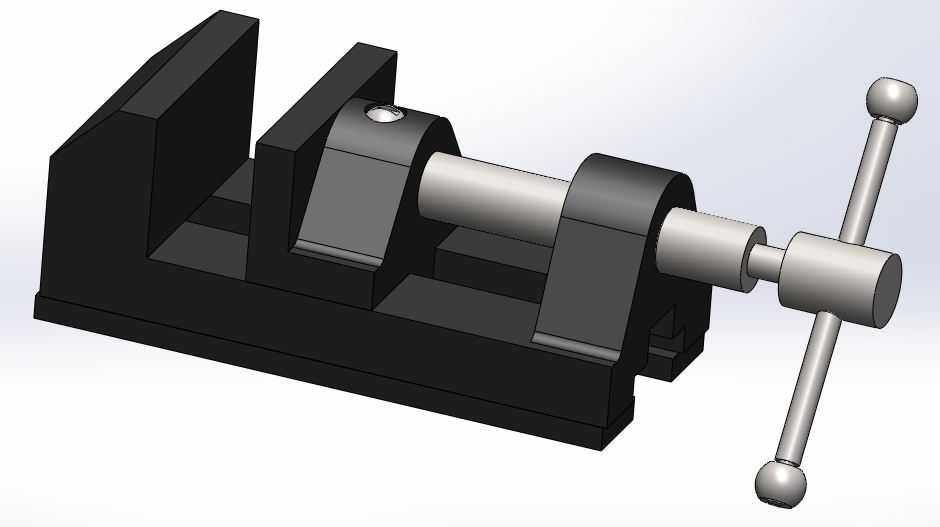

　　从结构设计逻辑来看，这套台钳采用固定钳身与活动钳身配合的布局，固定钳身和底部的安装基座为一体化结构，保证整体刚性，活动钳身通过梯形螺杆与固定端的螺母座配合，转动端部的十字摇杆时，螺杆旋转带动活动钳身沿基座上的导向导轨做直线往复运动，实现钳口的开合。梯形螺纹的选型本身就兼顾了传动效率与自锁性能，夹紧工件后不会因为加工过程中的振动出现松脱，不需要额外增加锁止结构就能保证夹持可靠性，这也是这类手动台钳能长期在加工场景普及的核心设计点。钳口部分做了平行度的精度控制，闭合状态下两个钳口的贴合面间隙控制在0.05mm以内，保证加持方形、矩形规则零件时，工件的定位面不会出现倾斜，对于需要保证加工面与基准面垂直的工序，这个精度指标直接决定了后续加工的合格率。

　　安装边界上，这类台钳的基座底部预留了标准的螺栓安装槽，可以直接固定在标准钳工台台面、铣床工作台或者小型钻床的工作平台上，安装槽的间距适配多数通用工装的安装孔位，不需要额外做转接板就能完成装夹固定。整体外形的长宽高比例经过优化，在保证最大开口行程满足常规小型零件夹持需求的前提下，尽可能压缩了自身的占用空间，不会过多挤占工位的操作面积，摇杆的转动半径也做了合理控制，操作时不会和台面上的其他工具、量具产生干涉。钳身的主体结构采用铸铁材质的设计思路，保证整体重量足够，夹紧加工时不会因为切削力出现整体移位，活动钳身与导轨的配合面做了耐磨处理，长期反复开合使用也不会出现过快的磨损，能长期保持钳口的平行度与运动的顺畅度。

　　实际使用过程中，这类台钳的夹持力可以通过摇杆的转动力度灵活控制，针对薄壁类、易变形的小型零件，操作人员可以手动控制夹紧力度，避免夹伤工件表面；针对需要较大切削力的铣削、钻孔工序，也可以借助摇杆的力臂放大作用，施加足够的夹紧力，避免工件在加工过程中出现移位。和快动式的台钳相比，这种螺杆传动的结构虽然开合速度稍慢，但夹持力的调节范围更广，对不同材质、不同刚性的工件适配性更强，不管是铝件、塑料件这类软质材料，还是钢材、硬质合金这类硬质零件，都能找到合适的夹紧力度区间。钳口的安装面做了可拆卸设计，后续使用中如果钳口出现磨损、或者需要更换带防滑纹、V型槽的特殊钳口，不需要更换整个台钳，只需要松开固定钳口的螺丝就能完成替换，大幅降低了长期使用的维护成本。

　　从结构建模的细节来看，这套台钳的所有配合面都做了合理的公差预留，螺杆与螺母座的配合间隙、活动钳身与导轨的配合间隙都符合实际加工装配的工艺要求，不存在干涉或者间隙过大的问题，各个零件的倒角、退刀槽等工艺结构都做了完整还原，不是仅做外观的示意模型，不管是用来做工装结构的教学演示，还是作为非标自动化设备中手动夹持工位的结构参考，都能直接提取相关结构参数做二次设计调整。基座上的导向结构采用内嵌式的导轨设计，加工过程中产生的切屑不容易进入配合间隙，日常清理只需要刷掉表面的切屑即可，不需要频繁拆解维护，也符合车间实际使用的维护需求。
