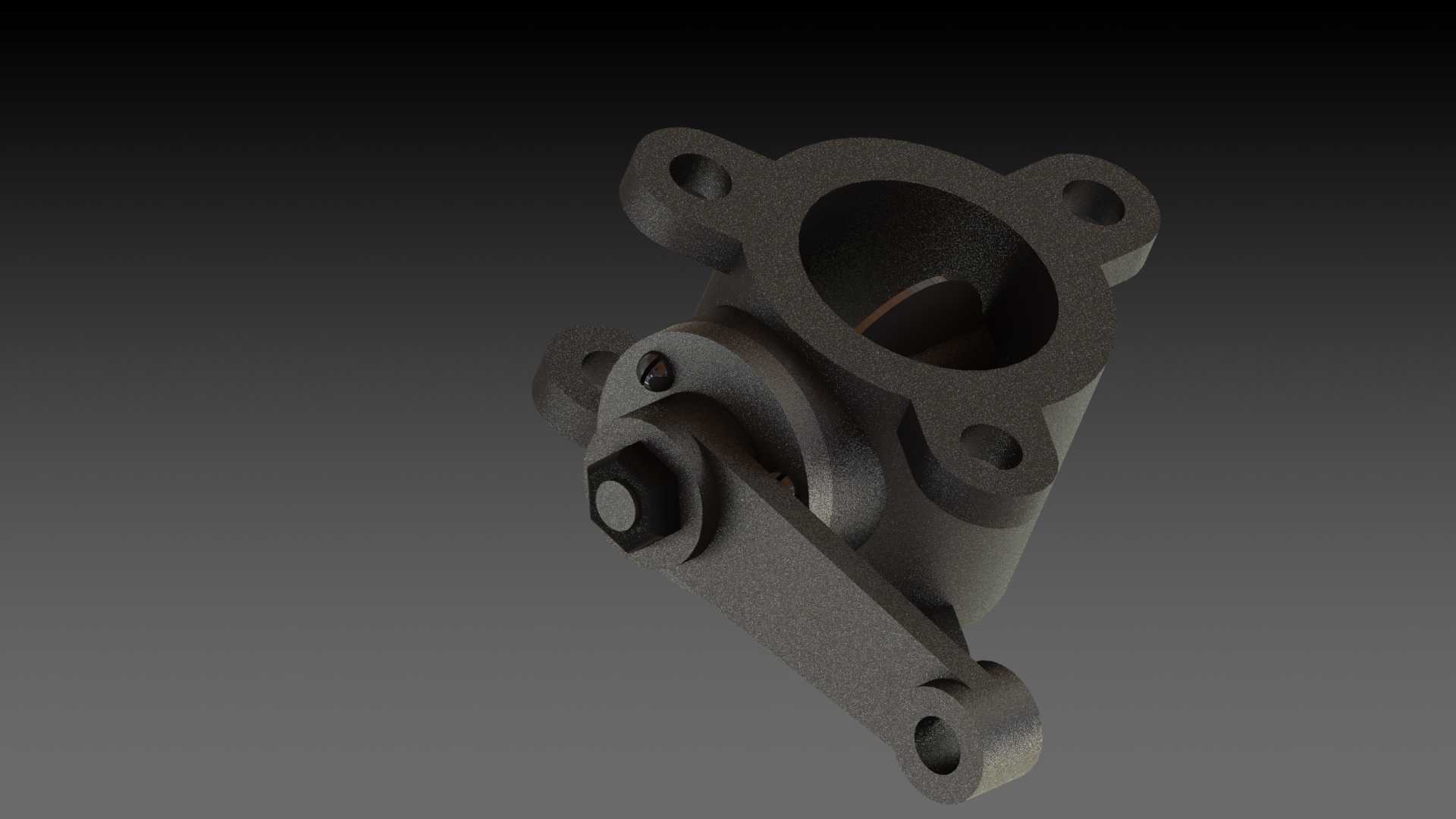

法兰式手动蝶阀三维结构设计

　　在工业流体输送管网系统中，蝶阀是应用占比极高的截断与调节类阀件，这款带手动操作摇臂的法兰式蝶阀，主要适配中小口径的低压流体管路，常见于给排水管网、暖通循环水系统、普通化工介质输送、环保水处理设备的管路节点中，承担管路通断控制、介质流量调节的核心功能。和对夹式蝶阀不同，这款采用法兰连接结构，阀体两端自带带螺栓孔的连接法兰，安装时直接和管路端的配对法兰通过螺栓组锁紧，密封受力更均匀，对管路安装的同轴度公差容忍度更高，后期维护拆卸时不需要大范围挪动两侧管路，适配的安装场景更宽泛，不管是新建管路铺设还是旧管路阀件替换都能适用。从结构设计逻辑来看，这款蝶阀采用偏心密封结构设计，阀板的回转中心和阀体密封面存在固定偏心距，

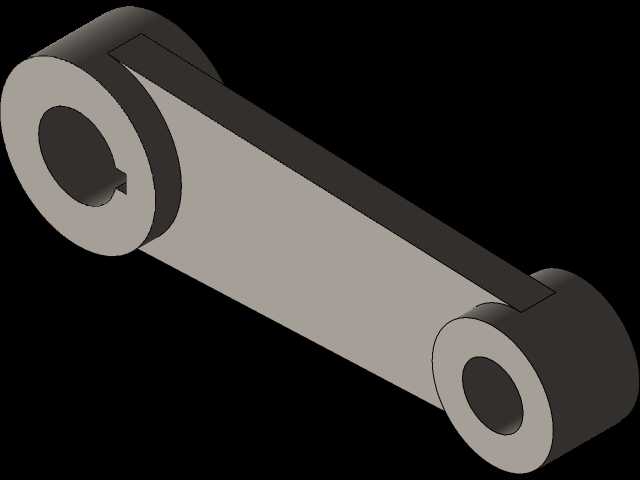

　　阀门开启过程中阀板能快速脱离密封座，大幅减少密封面之间的摩擦磨损，相比中线蝶阀的使用寿命更长，调节区间的线性度也更优，在需要频繁调节开度的工况下能保持更稳定的控制精度。手动操作的摇臂结构做了力臂优化，摇臂的长度经过力矩核算，操作人员不需要借助额外加力杆，仅靠手部力量就能完成额定压力下的阀门启闭，摇臂末端的连接孔可以根据现场操作需求加装延长杆，或者适配气动、电动执行器的连接支架，不需要对阀体本身做二次加工就能完成驱动方式的升级，适配不同自动化等级的管路系统。阀体的流道采用直通式等径设计，阀板处于全开位置时，流道的通流截面和管路内径基本一致，介质流经阀门时的压损极小，不会出现明显的介质紊流、压损陡增的问题，对于输送含少量固体颗粒的介质、

　　粘稠性流体时，不容易出现积料卡滞的情况。安装边界方面，阀体两端的法兰螺栓孔采用标准跨中布置，适配国标PN10、PN16压力等级的法兰尺寸，安装时不需要额外加工过渡连接件，法兰密封面采用突面结构，搭配常规橡胶垫片或者金属缠绕垫片就能满足密封要求，阀门整体的结构长度符合常用蝶阀的安装尺寸规范，替换同规格的其他类型蝶阀时不需要调整两侧管路的间距。阀杆和阀体之间采用多层填料密封结构，填料压盖通过螺栓可调节压紧力，长期使用出现微量渗漏时，不需要拆解阀门整体，仅需要均匀拧紧压盖螺栓就能补偿填料的磨损量，大幅降低现场维护的工作量。阀板的密封面做了圆弧过渡处理，启闭过程中不会对密封座产生切削式磨损，密封座采用可更换结构设计，当密封件出现老化磨损时，

　　仅需要拆开阀盖压件就能更换密封座，不需要整体更换阀体，能有效降低全生命周期的使用成本。从结构细节来看，阀体的铸造壁厚经过强度校核，能承受额定压力下的水锤冲击，法兰位置的加强筋做了圆弧过渡，避免应力集中导致的法兰变形开裂，手动摇臂和阀杆的连接采用扁方加锁紧螺栓的固定方式，不会出现长期操作后摇臂打滑、空程的问题，阀杆上下两端设置有自润滑轴套，操作时的转动阻力小，即使长期处于静置状态，也不会出现阀板锈死无法转动的情况。在实际选型应用中，这款蝶阀的结构尺寸紧凑，整体重量比同口径的闸阀、截止阀轻60%以上，安装时的吊装、对位操作更便捷，尤其适合空间局促的管廊、设备夹层内的管路布置，在暖通空调的冷冻水、冷却水循环系统，市政供水的支线管路，污水处理厂的工艺管路，以及普通化工行业的无强腐蚀性介质输送管路中，都能稳定发挥通断和调节作用。设计建模过程中，所有配合面的公差都按照机械设计手册的推荐值选取，阀杆和轴套的配合采用间隙配合，保证转动灵活的同时不会出现过大的窜动量，阀板和密封座的配合过盈量经过反复校核，既能保证关闭状态下的零泄漏，又不会因为过盈量过大导致操作力矩陡增。
