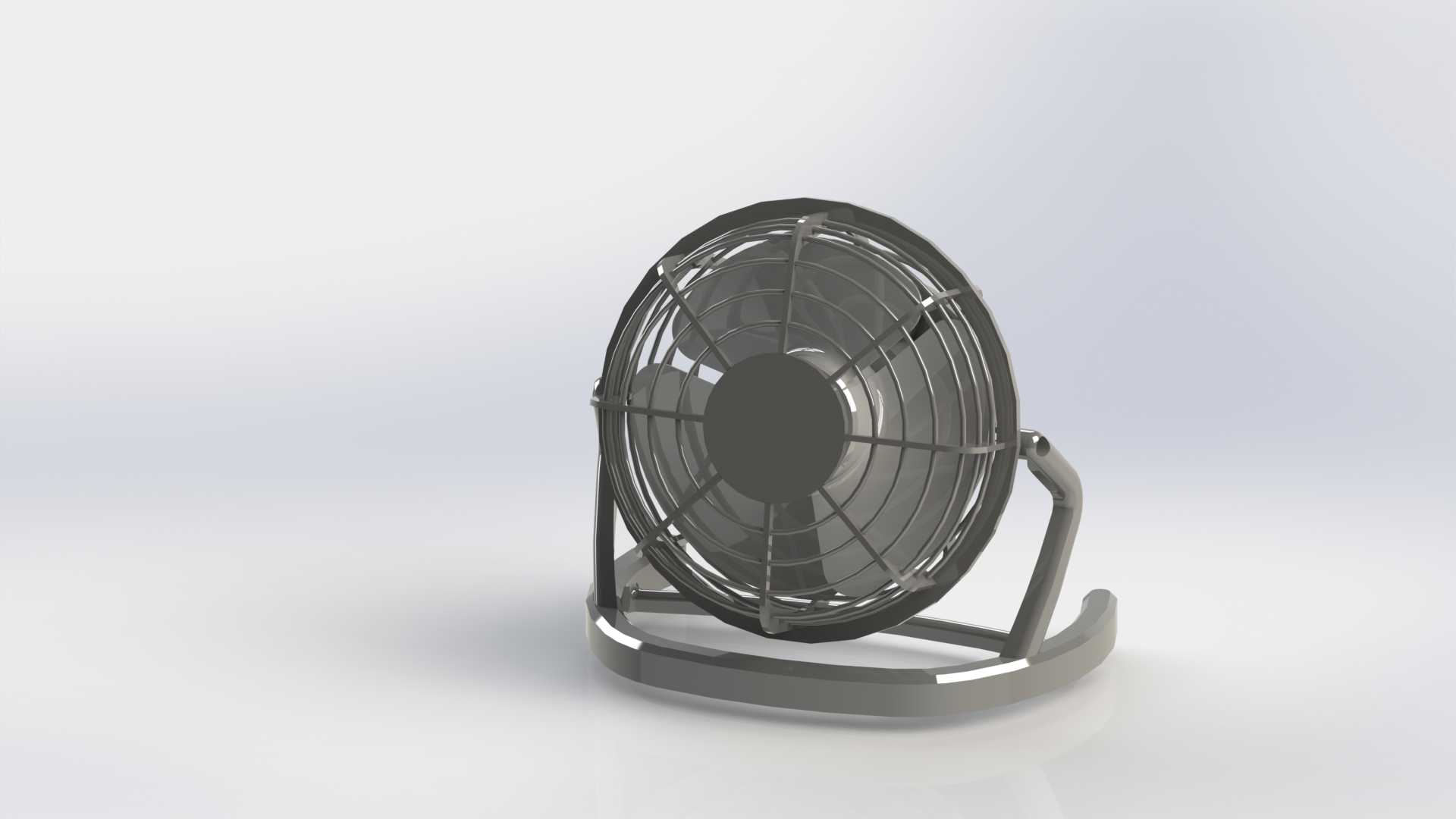

小型USB接口便携通风装置结构设计

　　这款USB供电的小型通风装置，最初的设计出发点是填补桌面小空间局部风冷、狭小设备舱辅助散热的场景空白，很多时候工位上的局部闷热、小型电子设备外置散热、桌面手办展示柜的空气流通需求，用大尺寸落地扇或者机箱内置风扇要么覆盖范围不对，要么供电和安装都不匹配，这类小尺寸USB通风装置刚好能适配这类细分场景。从结构设计逻辑来看，整机采用轴流通风的气动布局，进风侧做了圆弧导角处理，避免直角结构带来的进风紊流噪音，出风侧的导风筋条做了15度的倾斜角，既可以对出风气流做初步的导向聚拢，也能作为防护结构避免异物直接接触旋转的风轮。供电部分直接集成标准USB公头，不需要额外的供电线束转接，能直接插在电脑USB端口、充电宝、USB充电插板上取电，

　　额定供电电压5V，适配绝大多数常规USB供电端口的输出参数，不需要额外配置电源适配器，日常使用的适配性很强。安装边界上，整机的外形尺寸控制在掌心可握持的范围，机身外壳做了平直的安装基准面，既可以直接平放在桌面、设备顶面使用，也可以通过双面胶、扎带固定在垂直的安装面上，不需要额外设计专用的安装支架，用户可以根据实际使用场景灵活固定。风轮部分采用多叶片前倾式设计，相比同尺寸的直叶片风轮，相同转速下能输出更大的通风量，同时叶片边缘做了薄化切边处理，降低叶片旋转切割空气产生的高频噪音，日常近距离使用的时候不会产生明显的风噪干扰。机身的壳体配合采用卡扣式结构，没有外露的固定螺丝，整体外观更简洁，后期如果需要清理风轮积灰，

　　只需要撬开卡扣就能拆分前后壳体，维护操作不需要专用工具。在实际使用场景里，除了桌面局部送风降温，它还可以用在小型3D打印机的喷头附近辅助冷却耗材、路由器这类长期运行的数码设备外置散热、狭小的弱电箱内辅助空气流通降低积热，甚至可以作为小型宠物饲养箱的通风换气组件，适配的场景非常灵活。设计过程中特意控制了整机的重量，整体壳体采用轻量化的工程塑料材质，整体重量不到一百克，即使是粘贴在轻薄的塑料壳体表面也不会因为自重导致脱落，USB接头的位置做了根部的加强筋处理，反复插拔的时候不会出现接头根部断裂的问题。风轮的动平衡在建模阶段就做了配重优化，旋转运行的时候整机的振动幅度控制在很低的水平，即使放在光滑的桌面运行也不会因为振动出现位移。

　　进风侧的防护格栅间隙控制在5毫米以内，既能保证进风的通畅性，也能避免日常使用中手指误触旋转的风轮，满足基本的使用安全要求。气流通道的设计上，从进风到出风的整个流道没有突兀的截面突变，尽可能降低风阻损失，让有限的风扇功率能最大化转化为通风量，在5V供电的低功率下就能实现足够的空气流通能力，长时间运行的功耗很低，即使长期插在USB端口上持续运行，也不会产生过高的能耗。机身的外观没有做多余的装饰结构，所有的曲面和筋条设计都服务于气动性能和结构强度，壳体的壁厚做了均匀化处理，注塑生产的时候不会出现缩痕、翘曲的问题，适合批量量产加工。
