手动液压线缆压接钳结构三维设计

　　这款手动液压线缆压接钳是电力配电施工、线缆终端加工场景下的常用手持作业工具，主要用于多规格铜铝材质线缆端子的冷压接作业，在低压配电安装、建筑电气布线、通信线缆接续、户外电力抢修等作业场景中应用广泛，能够替代传统机械压接工具大幅降低作业人员的劳动强度，同时保证压接位置的接触电阻符合电气施工规范要求，避免端子压接不实导致的接头发热、线路脱落等工程隐患。

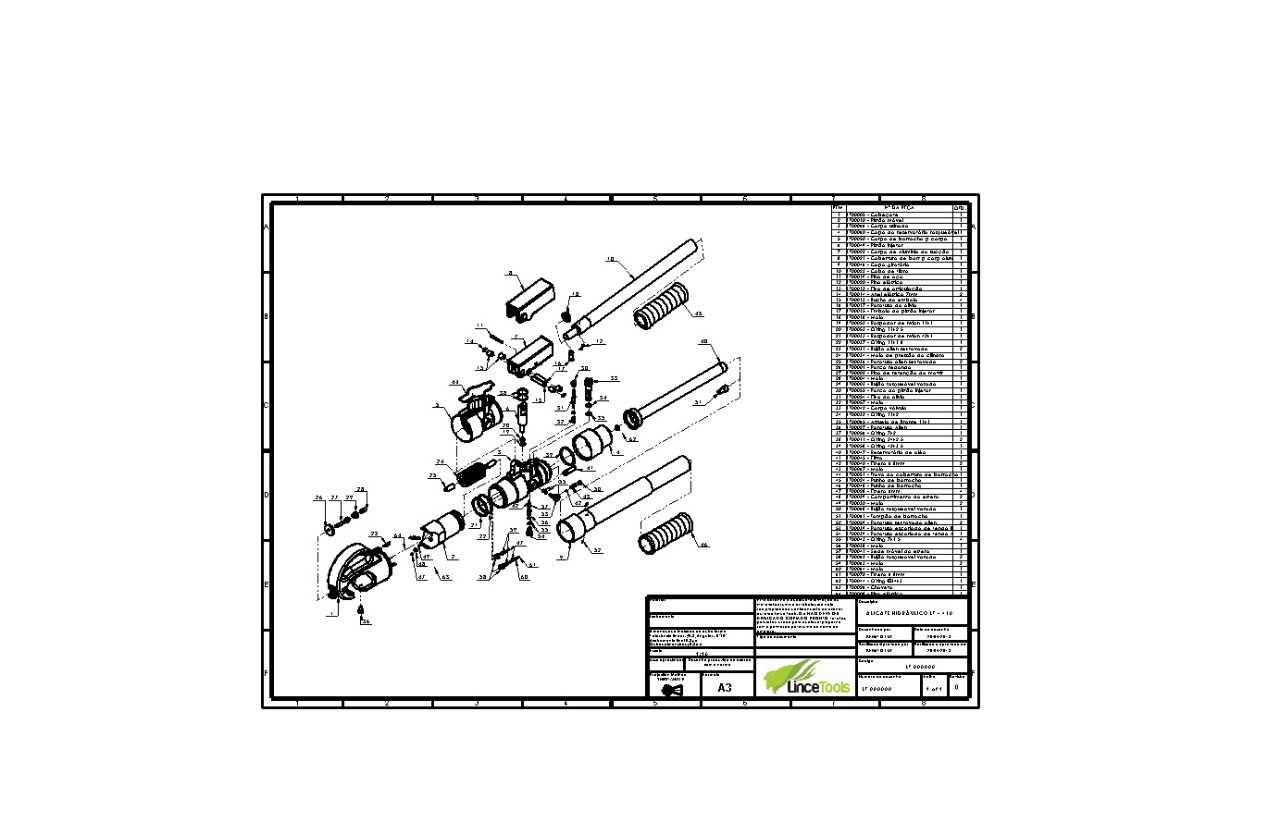

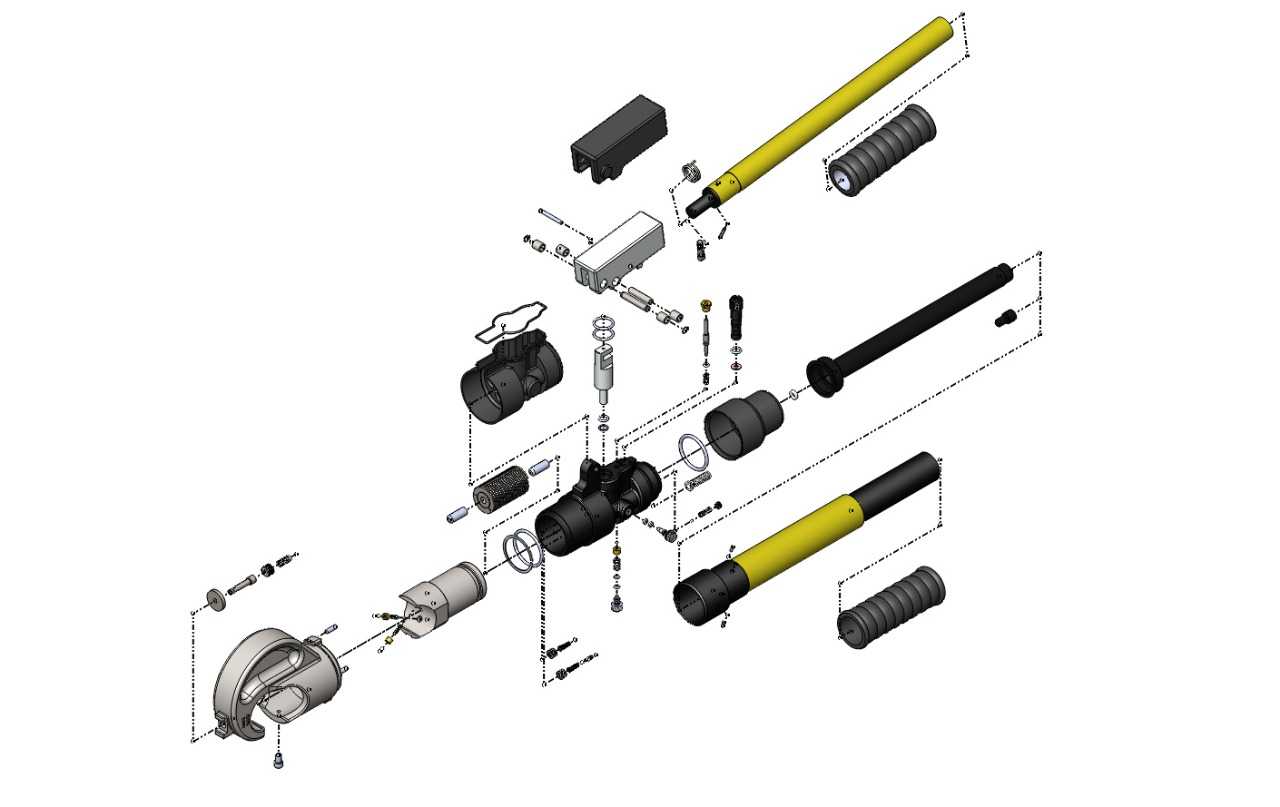

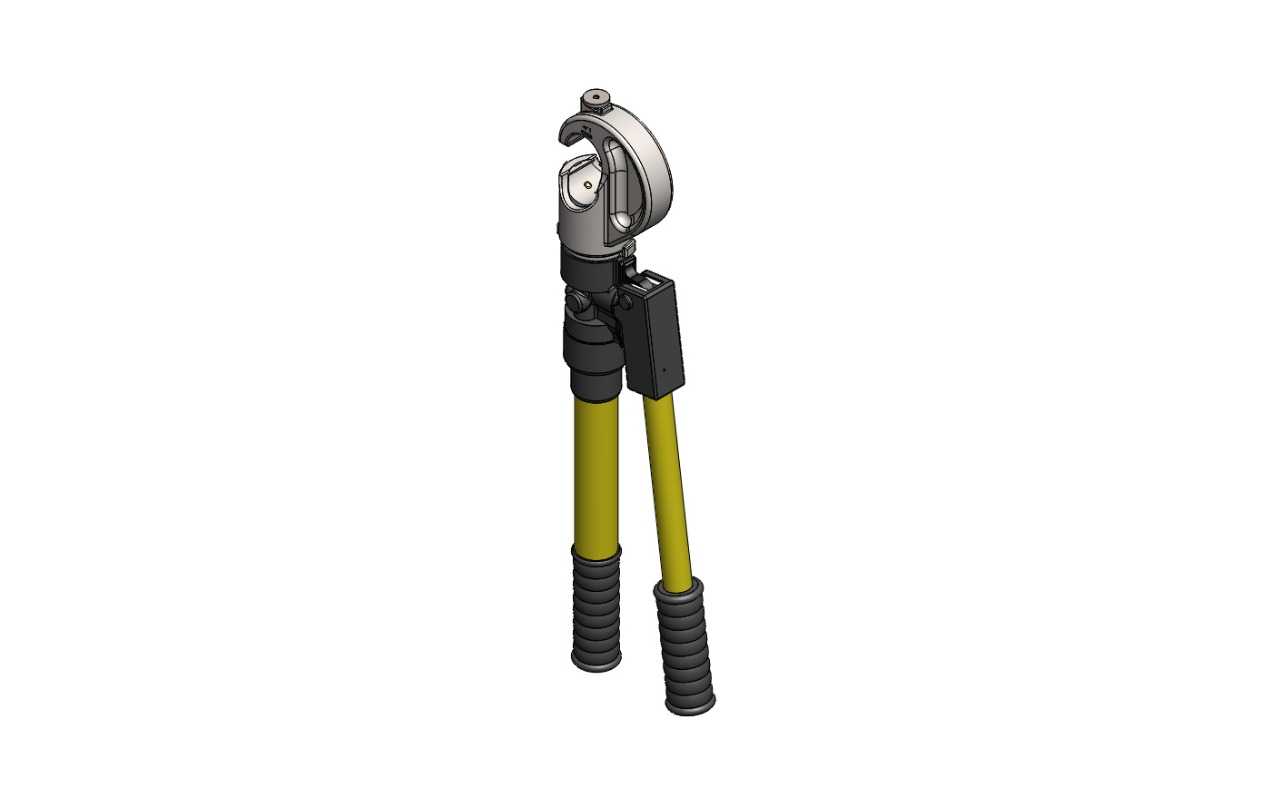

　　从结构设计逻辑来看，这款压接钳采用分体式长手柄布局，双握持手柄做了差异化的功能区分，其中一侧手柄集成了液压储油腔与手动加压柱塞结构，另一侧手柄作为压接时的受力支撑臂，手柄末端设置的防滑橡胶套采用多道环形防滑槽结构，能够在戴绝缘手套作业时提供足够的握持摩擦力，避免施力过程中工具脱手。手柄长度经过人机工程校核，在保证手动加压时杠杆力臂足够长、降低操作力的同时，控制整体工具长度适配狭小作业空间的操作需求，比如在配电柜内部、电缆沟内等受限空间作业时，不会因为手柄过长出现操作干涉。

　　压接执行端采用C型开口钳头结构，这种开口设计的优势在于可以从线缆侧面卡入作业位置，不需要从线缆端部穿入工具，适配已经完成敷设的线缆中途端子压接作业场景，钳头内部的压接模座采用快换式结构设计，可以根据待压接线缆的线径规格更换对应尺寸的压接模具，覆盖常规施工场景下从16平方毫米到240平方毫米的铜铝端子压接需求。钳头与液压油缸的连接位置设置了安全溢流结构，当压接力达到额定设计值时会自动泄压，避免压力过大导致端子压裂、钳头变形或者密封件损坏，同时在钳头侧面设置了手动泄压阀，压接完成后扳动泄压阀即可让压接活塞自动复位，快速取出压接完成的端子，提升连续作业的效率。

　　液压系统的密封结构采用多道O型圈组合密封设计，在柱塞与缸筒的配合位置、泄压阀阀芯位置都设置了耐油橡胶密封件，能够适应-10℃到50℃的户外作业环境温度范围，避免低温环境下密封件弹性下降导致的液压油渗漏问题。储油腔的油位观察结构集成在手柄侧面，日常维护时可以直接观察液压油余量，及时补充同标号液压油即可完成常规保养，不需要拆解整个钳体结构，降低现场维护的难度。

　　从安装与适配边界来看，这款压接钳作为手持便携工具，不需要额外的固定安装结构，整体重量控制在单人可手持操作的范围内，作业时只需要根据端子规格选装对应压模，排空液压系统内部空气即可正常使用。钳头的开口尺寸经过校核，能够容纳常规规格的DT铜端子、DL铝端子的压接部位，不会出现端子无法放入钳口的情况；手柄的开合角度设计在15度到60度的操作区间内，作业人员单手握持即可完成加压操作，另一只手可以辅助固定线缆位置，保证压接位置的对齐精度，避免压接偏移导致的端子变形。

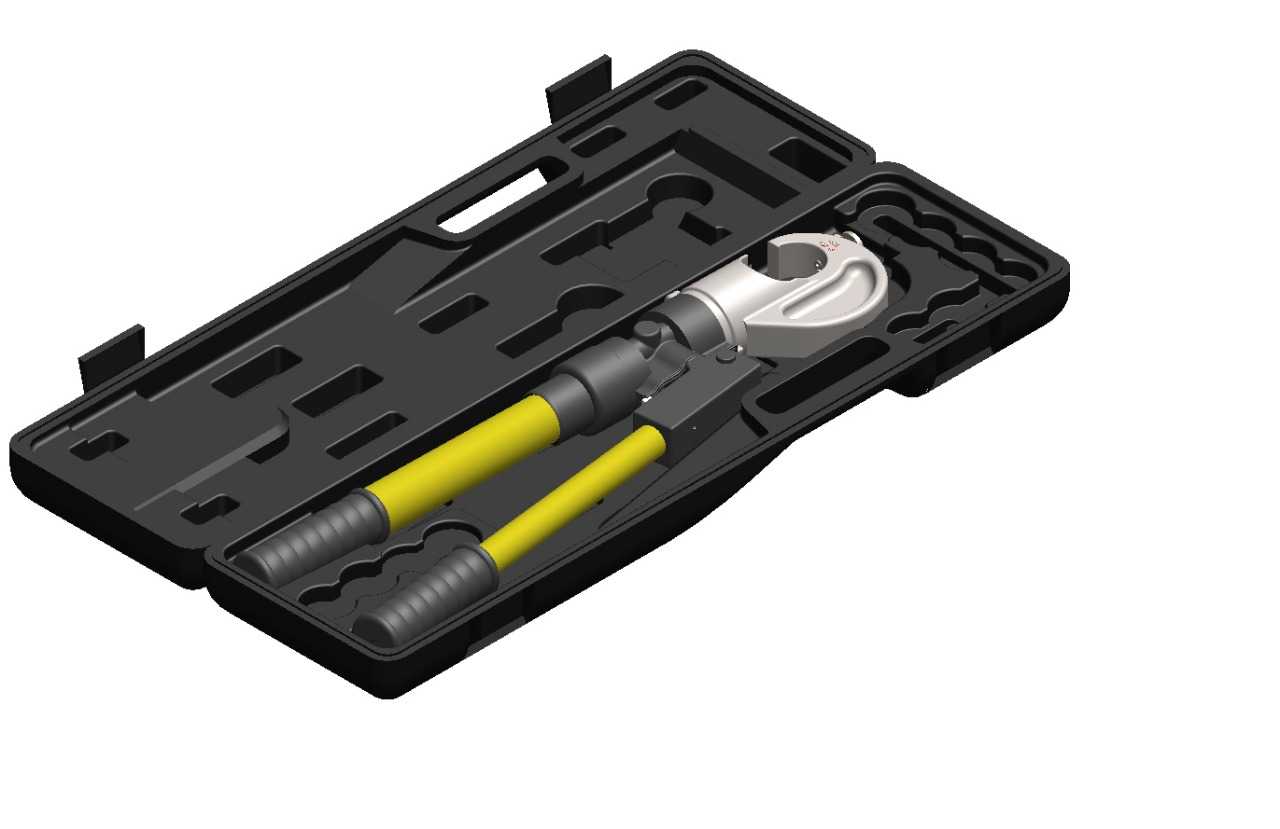

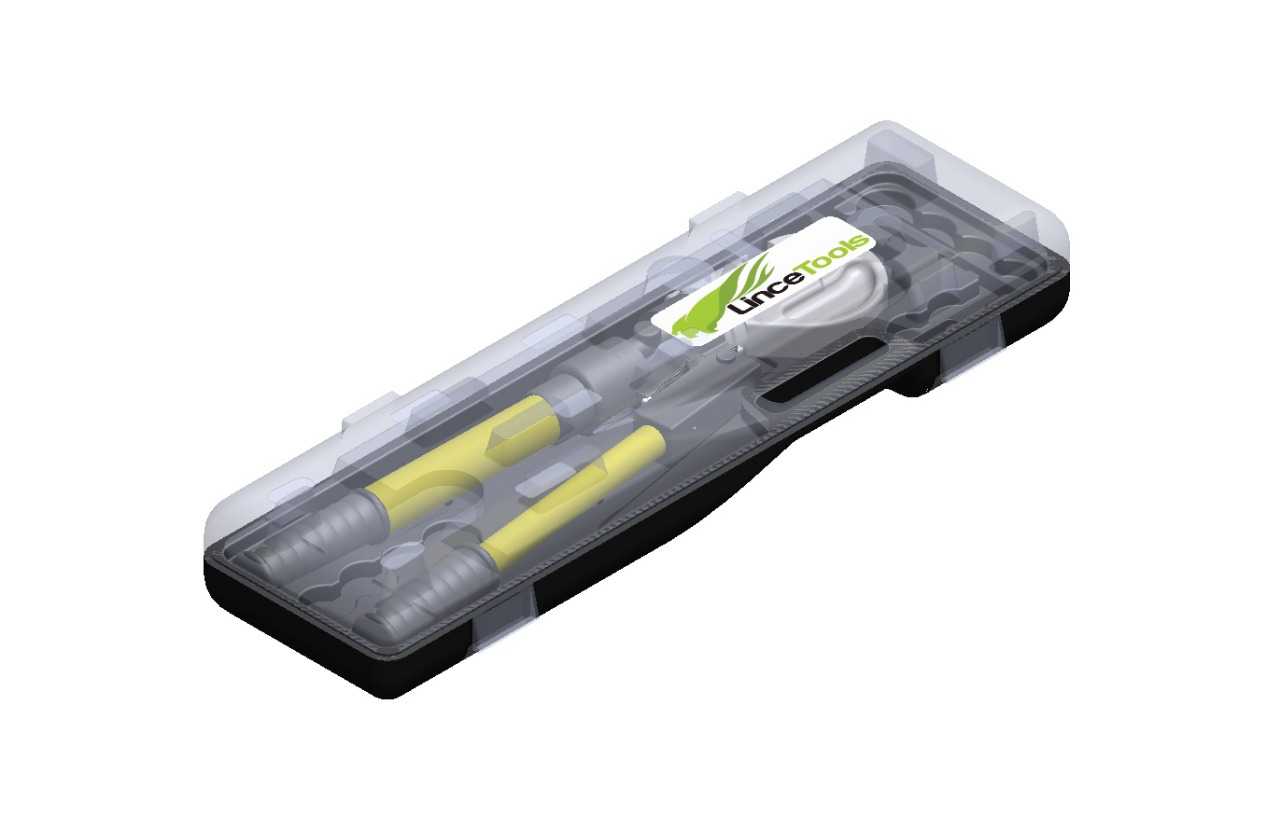

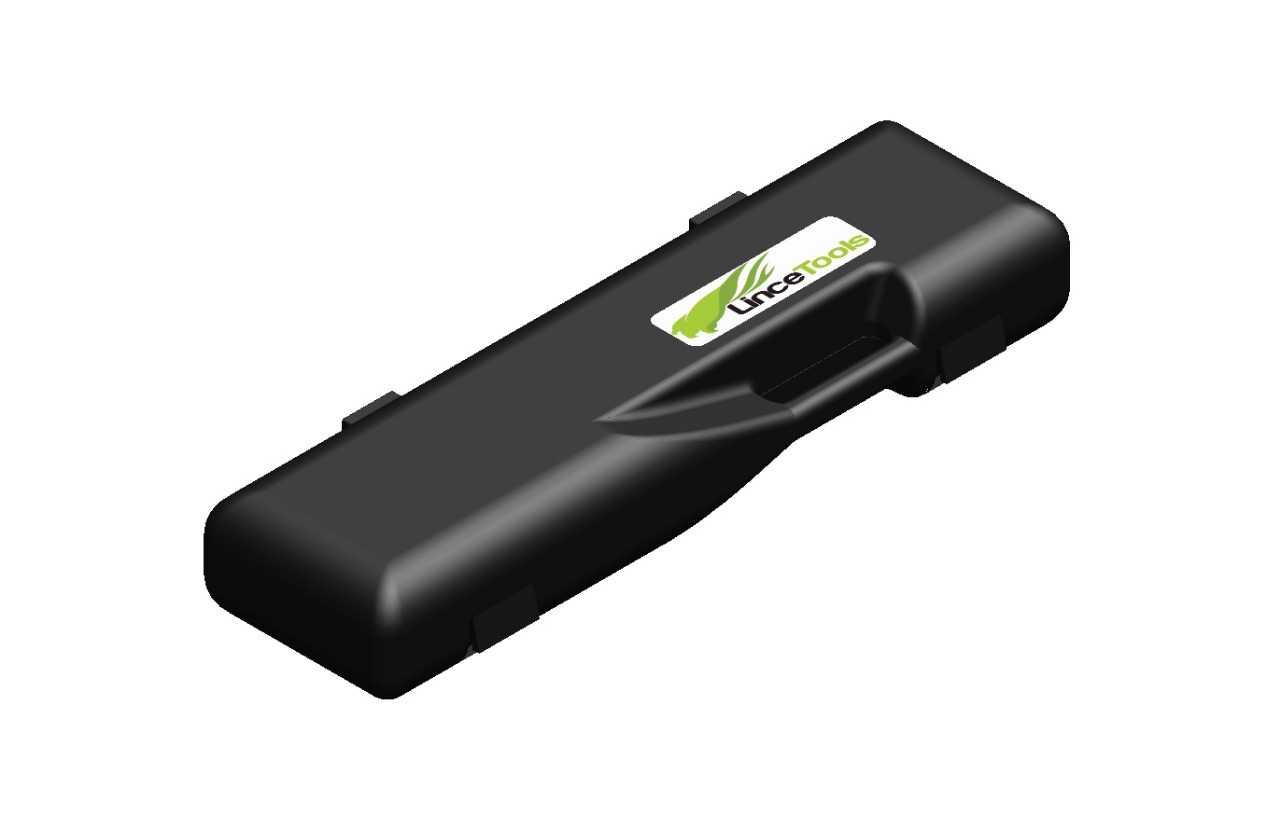

　　在结构细节处理上，钳头部位采用合金钢锻造成型后做调质处理，表面做发黑防锈处理，能够承受压接时的大载荷冲击，长期使用不会出现钳头开裂、变形的问题；液压油缸内壁做珩磨处理，降低柱塞往复运动时的摩擦阻力，提升密封件的使用寿命；两个手柄之间的连接销轴采用淬火处理，配合耐磨铜套减少铰接位置的磨损，保证工具长期使用后手柄依然没有明显旷量，加压过程中不会出现力的损耗。工具整体没有多余的外露突出结构，收纳时可以直接放入电工工具包，不会勾挂线缆或者其他施工器材，适配户外流动作业的携带需求。
