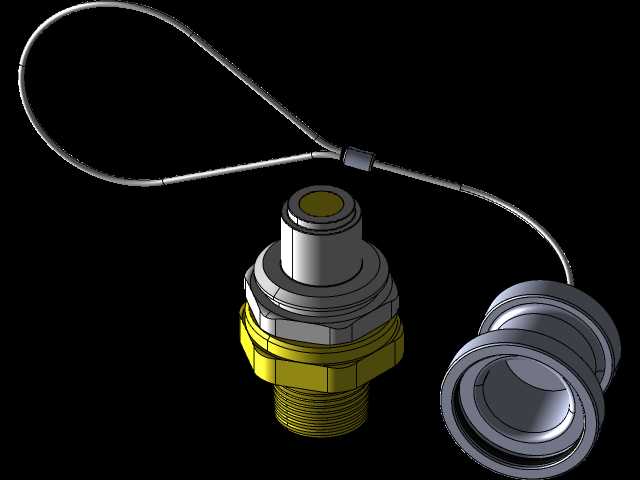

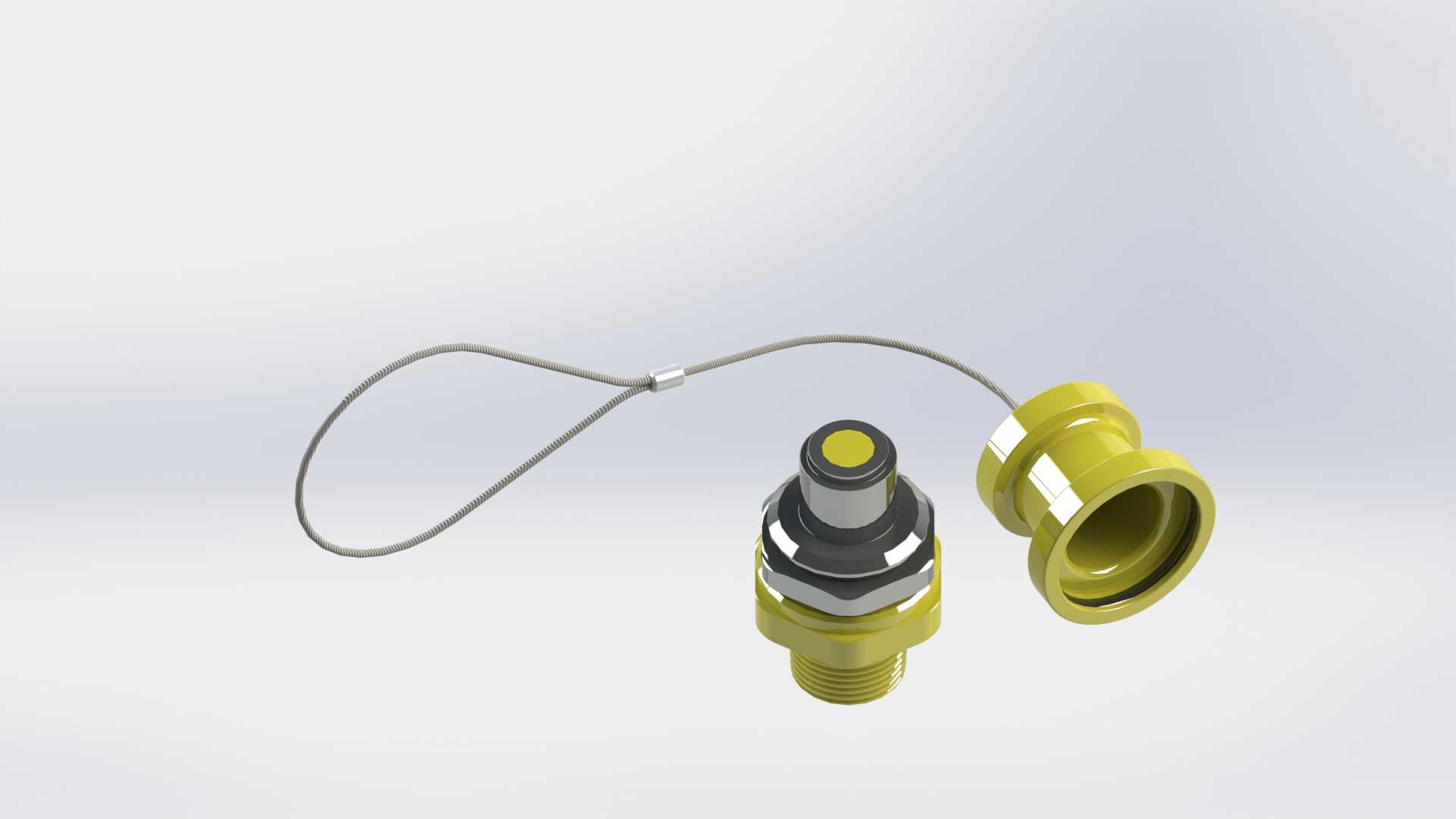

弗洛马克斯HR型供油快接接头结构

　　这款快接接头主要面向流体输送场景的快速接驳需求，常见于工程机械维保、小型燃油加注设备、移动液压站的临时管路连接环节，日常作业中需要频繁断开、接通管路的工位，这类带防丢结构的快接能大幅降低操作耗时，也能避免护盖遗失带来的接头进污风险。从结构设计来看，公头端采用外螺纹安装基准，螺纹段长度经过适配常规壁厚的管路安装板设计，安装时不需要额外预留过长的螺纹旋合空间，六角锁紧段的对边尺寸符合常规扳手操作空间要求，现场装配时普通开口扳手即可完成紧固，不需要定制专用工装。公头内部的阀芯采用弹簧复位结构，断开状态下自动密封，不会出现管路内流体滴漏的情况，对接时靠母头内的顶杆推开阀芯，流道全程无明显缩径，能减少流体输送过程中的压损，适合低粘度燃油、

　　液压油这类介质的输送。母头端的法兰式安装结构可以适配面板固定场景，外圈的滚花设计方便徒手操作对接，不需要额外工具即可完成管路的接通与断开，对接到位后有清晰的卡扣到位反馈，操作人员不需要额外检查即可确认连接可靠。配套的防丢绳采用钢索外包塑结构，两端分别固定在公头安装位和防尘护盖上，护盖与母头采用卡扣式配合，管路断开后可以直接将护盖扣在母头端，完全遮盖密封端面，避免车间内的铁屑、灰尘进入接头内部污染流道，也不会出现护盖随手放置遗失的问题。建模过程中对密封槽的尺寸做了精准还原，O型圈的安装槽深度、宽度都符合对应线径密封圈的安装公差要求，装配后不会出现密封圈被剪切、压缩量不足导致的泄漏问题。公头与母头的配合间隙控制在合理范围，

　　插拔过程顺滑无卡滞，长期使用后也不会因为磨损出现配合松动的情况。接头外露的金属部分都做了钝化处理的结构预留，对应的三维模型里还原了表面处理后的圆角过渡，没有尖锐的棱角，避免操作人员操作时被划伤。流道内壁的建模做了光滑过渡处理，没有台阶、锐角，减少流体在接头内部的紊流，降低输送过程中的噪音和阻力。安装边界方面，公头螺纹端的最大外径、六角段的回转半径都做了明确的尺寸约束，设计安装面板时只需要开出对应直径的过孔，预留出扳手操作的空间即可完成安装，不需要额外调整周边的管路布局。母头端的护盖翻开后不会和周边的管路、结构件产生干涉，防丢绳的长度经过合理设计，护盖扣合、翻开的全程钢索都不会出现过度弯折、拉扯接头的情况，

　　长期弯折也不会出现钢索断裂的问题。这类快接接头在实际使用中，相比传统的螺纹接头，拆装效率能提升数倍，尤其是在需要频繁更换外接管路的作业场景，不需要每次都缠绕生料带、反复旋拧螺纹，也能避免螺纹多次旋拧磨损导致的密封失效问题。模型中对接头的各个配合面都做了公差匹配，公头的插入段外径、母头的内孔直径都按照行业通用的快接接头公差带设置，能和同规格的标准快接产品实现互换，不需要担心配件替换的适配问题。防尘盖的密封端面做了一圈凸起的密封筋，扣合后能紧贴母头的端面，即使在有扬尘、淋水的户外作业场景，也能有效阻挡杂质进入接头内部，保护内部的密封结构和阀芯，延长接头的整体使用寿命。
