可调角度金属板夹安装固定结构

　　在户外设备安装、小型机电配套、轻型工装夹持场景里，这类可调金属板夹的使用频率远高于常规固定式压夹，很多现场安装的痛点都能靠它的结构特性解决。先从实际安装边界说起，这个构件的安装基准是后侧带孔的折弯安装板，四个安装孔采用对称排布，孔位间距适配常规30-50mm规格的型材安装面，安装时不需要额外做扩孔处理，直接用M5或者M6的螺栓就能完成基座固定，基座部分的折弯高度控制在25mm以内，不会和安装面后方的走线、其他凸起构件产生干涉。

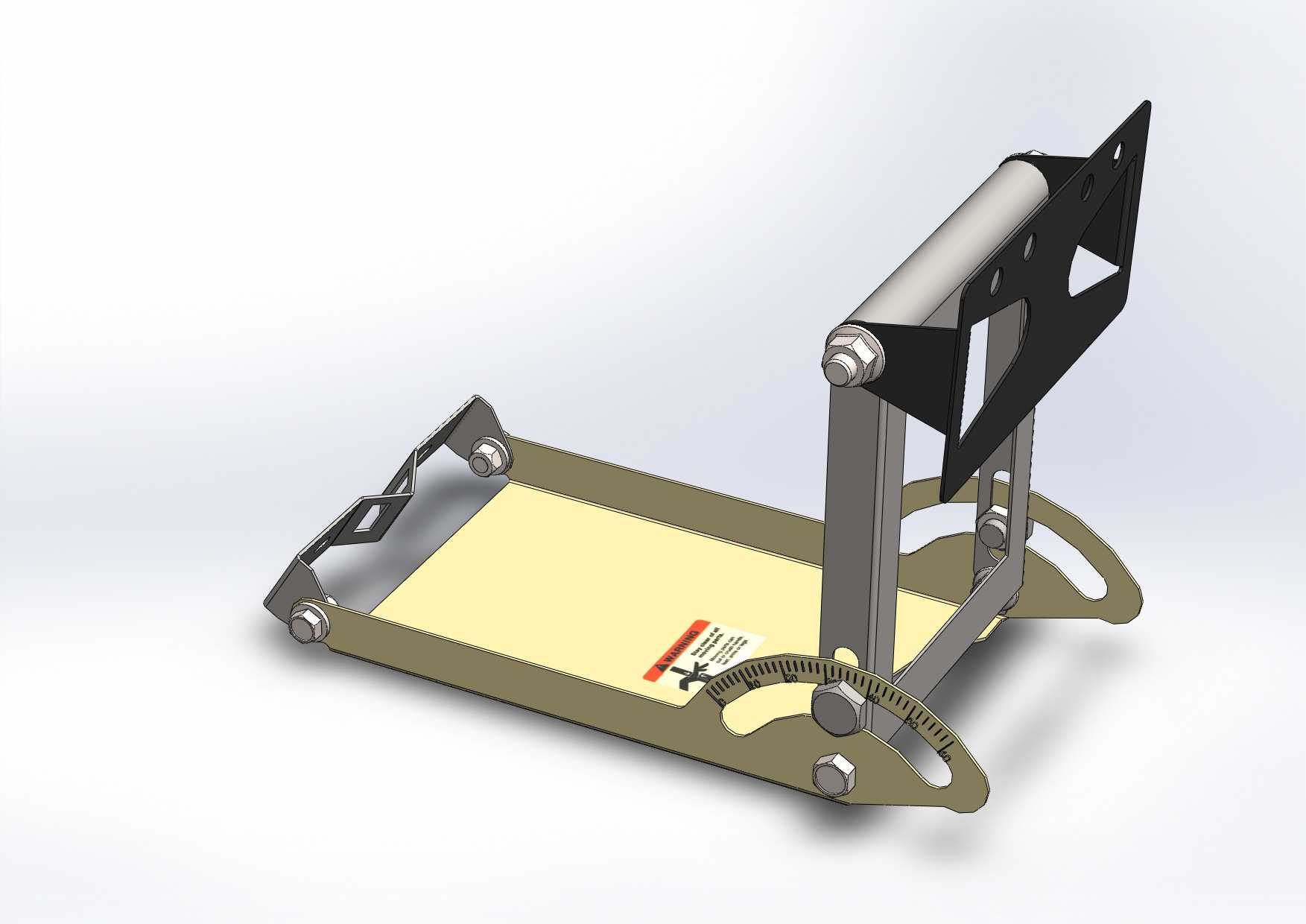

　　它的核心功能是实现夹持面的角度无级调整，两侧的弧形分度板是整个结构的功能核心，弧形槽的圆心和铰接轴同轴，调整角度范围覆盖0到90度，锁紧螺栓穿在弧形槽内，松开螺栓时夹持托架可以绕主铰接轴转动，转到需要的角度后拧紧两侧的锁紧螺母，就能靠弧形板和托架侧臂的摩擦力完成角度锁止，不会出现受力后滑位的问题。这种结构和带齿分度的可调支架比，没有档位限制，现场安装时可以根据实际安装面的倾斜度、被夹持工件的摆放需求做微调，不需要提前预设档位，适配性更强。

　　夹持托架部分采用整体冲压折弯成型，托板表面压有防滑网格纹，和被夹持的薄板、小型设备底板接触时，能增大接触面摩擦力，即使设备运行产生小幅振动，也不会出现夹持件滑移脱落的问题。托架前端做了45度的翻边导向，安装工件时不需要完全对准托架内侧，顺着翻边就能把工件推到夹持位，现场安装效率比平口式托架高不少。两侧的铰接轴采用台阶轴设计，轴肩和托架侧臂、弧形分度板之间留有0.1mm的装配间隙，转动时不会出现卡滞，同时轴端用防松螺母锁紧，长期使用也不会因为振动出现轴窜动。

　　从设计思路上看，这个构件没有采用复杂的铸件或者机加工件，除了铰接轴、锁紧螺栓这些标准件，其余结构件全部采用1.5mm厚的冷轧钢板冲压成型，生产时只需要开连续冲压模就能批量加工，零件一致性好，生产成本也能控制在合理区间。表面处理采用整体镀锌钝化，户外使用时能抵御常规的雨水、潮气侵蚀，不会短时间出现锈迹污染被夹持工件。

　　实际使用场景里，这类板夹常用来固定小型太阳能接线盒、户外设备的小型控制模块、轻型工装的待加工薄板件，也可以用在输送线的侧边挡板固定，调整挡板的倾斜角度来适配不同尺寸的工件导流。和固定式压夹比，它不需要针对每个安装角度单独做定制支架，一套构件就能覆盖不同角度的安装需求，备件库存压力也小很多。

　　做结构校核的时候要注意，这个构件的额定夹持载荷在5kg以内，适合轻型工件的固定，不能用来夹持重型设备或者大重量工件，否则弧形板的锁紧摩擦力不足以支撑载荷，会出现角度下滑的问题。安装时锁紧螺母的扭矩要控制在8N·m左右，扭矩过大会把弧形分度板压变形，反而导致调整卡滞，扭矩太小则锁止力不足，受力容易移位。另外铰接位置可以定期涂抹少量润滑脂，避免长期暴露在户外出现锈迹导致转动不畅，日常维护不需要拆解整个结构，只需要在铰接缝隙处注脂即可。

　　托架的有效夹持深度是80mm，宽度是120mm，只要是底板尺寸在这个范围内的轻型工件，都可以用这个板夹固定，如果工件尺寸偏大，可以并排安装多个板夹共同承载，安装时只要保证多个板夹的铰接轴同轴、角度一致，就不会出现受力不均的问题。后侧安装板的厚度是2mm，安装时如果固定在较薄的钣金面上，可以在安装板背面加装平垫片，分散螺栓的压紧力，避免把安装面压变形。
