可调式丝锥铰手手动攻丝工具结构

　　这款手动攻丝用的丝锥铰手，是机加工现场、设备维修班组里最常见的手工螺纹加工配套工装，和机用攻丝设备不同，它完全依靠人力传递扭矩，适合小批量螺纹加工、设备现场配做螺纹、大型工件无法上机时的攻丝作业，也常用于模具修配、非标设备装配时的现场螺纹修整场景，在没有机动攻丝条件的狭窄工位、户外维修作业中，这类工具的使用频率远高于机动攻丝设备。

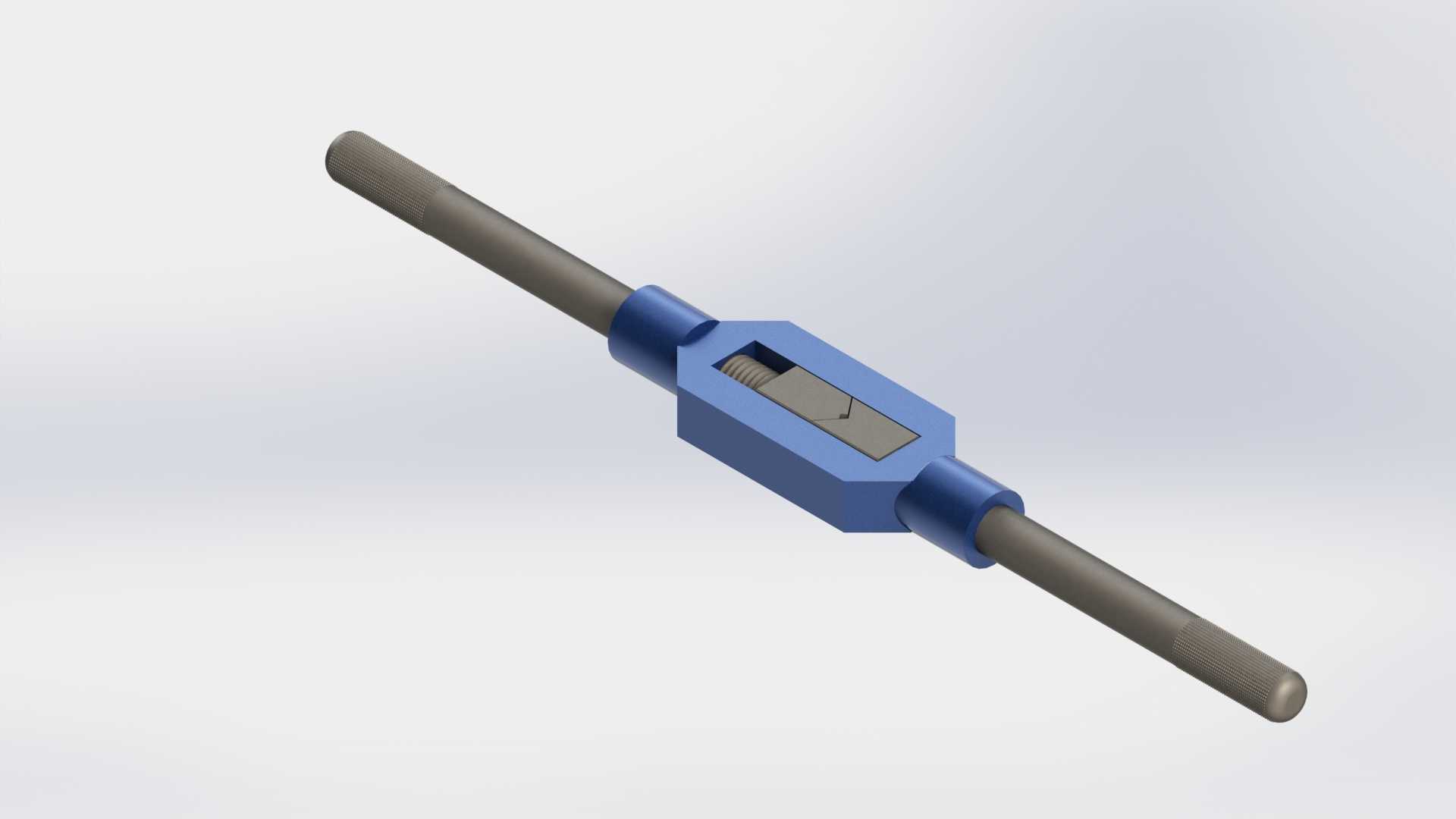

　　从结构设计来看，中间的方形夹持座是核心功能部件，内部开设的方孔夹持槽适配标准丝锥的方尾结构，内置的可调锁紧块通过顶部的锁紧螺钉实现夹紧，可在一定范围内适配不同规格的丝锥方柄，无需针对每一种丝锥单独配备铰手，减少了工具储备的数量。两侧的加长手柄采用圆钢材质，表面做了滚花或者磨砂处理，增加握持时的摩擦力，避免攻丝施力时出现打滑的情况，手柄和中间夹持座采用过盈配合加定位销的连接方式，传递扭矩时不会出现相对转动，能承受手动攻丝时的最大施力扭矩，不会因为受力过大出现手柄弯折或者连接松脱的问题。

　　设计过程中首先要考虑的是夹持范围和扭矩传递的匹配性，夹持座的内部槽口尺寸要覆盖常用的公制、英制丝锥方尾尺寸，锁紧块的V型或者平型接触面要和丝锥方尾完全贴合，避免夹紧时出现点接触导致丝锥方尾磨损或者夹不紧打滑。手柄的长度设计经过扭矩核算，针对适配的最大规格丝锥，按照成年人手动施力的常规力度，手柄长度要保证能输出足够的攻丝扭矩，同时又不会因为力臂过长导致施力过大折断丝锥，针对小规格丝锥适配的铰手，手柄长度会相应缩短，避免新手操作时用力过猛折断细小丝锥。

　　外形尺寸上，这类铰手根据适配丝锥的规格不同分为多个尺寸档位，本次建模的这款属于中等规格，适配M3到M12范围的标准丝锥，整体展开长度在200mm左右，中间夹持座的宽度在20mm左右，厚度在15mm左右，手柄直径在8mm左右，整体重量控制在200g上下，长时间手持操作不会有明显的负重感，适合装配、维修人员随身携带。安装边界方面，这款工具不需要额外固定安装，完全手持操作，作业时只需要保证丝锥和待加工螺纹孔的同轴度即可，夹持座的外形做了倒角处理，在狭窄空间内操作时不会剐蹭工件表面，手柄的两端做了圆弧收头，握持时不会硌手，也避免尖锐边角划伤操作人员。

　　实际使用时，需要先根据丝锥的方尾尺寸调整锁紧螺钉，将丝锥方尾完全插入夹持槽后拧紧锁紧块，保证丝锥和铰手没有相对晃动，攻丝过程中要保持铰手两端的施力均匀，每次转动半圈到一圈后要适当回退，切断切屑避免切屑堵塞折断丝锥，针对不同材质的工件，攻丝时的施力大小也要对应调整，比如加工铝件、铜件等软质材料时施力要轻，加工钢材、不锈钢等硬质材料时可以适当增加轴向压力，同时配合切削液使用，提高螺纹的表面质量和丝锥使用寿命。

　　从建模细节来看，夹持座的内部锁紧结构做了完整的还原，包括锁紧螺钉的螺纹、锁紧块的滑动槽、手柄和夹持座的连接定位结构都和实物完全一致，各部件的配合间隙按照实际装配公差设置，既可以用于工具类的三维展示，也可以作为工装设计的参考结构，帮助设计人员理解手动攻丝工具的受力传递路径和夹紧原理，在设计专用手动夹具时可以参考这类成熟的结构形式，缩短设计验证的周期。
