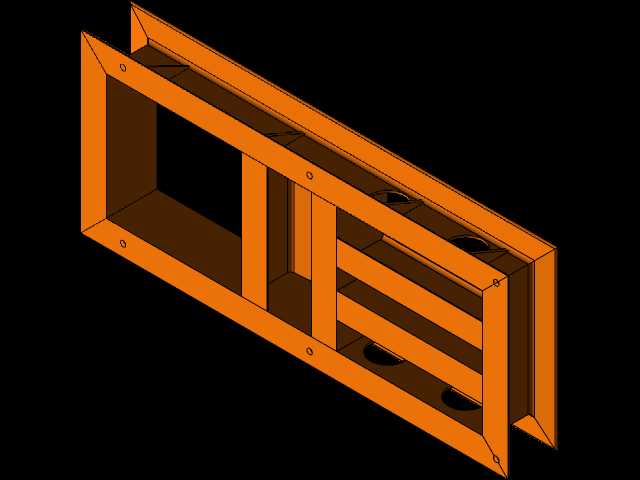

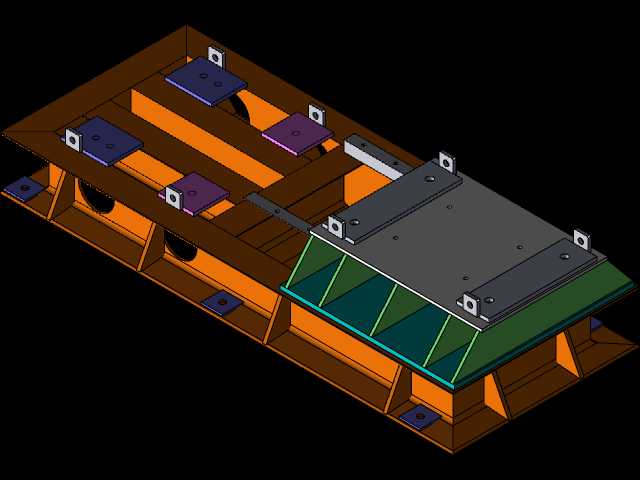

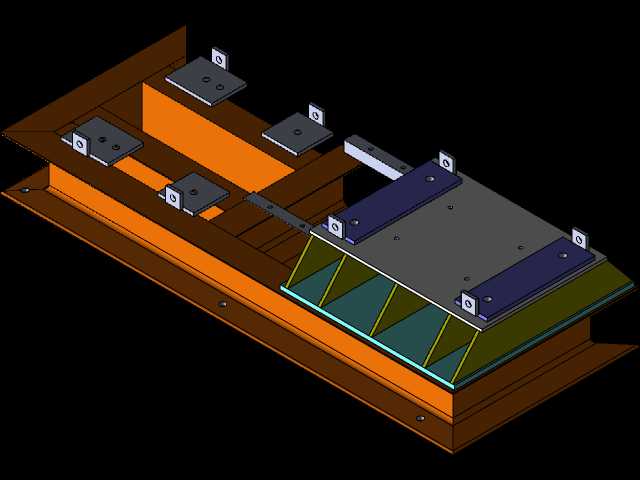

带安装调节结构的工业通风风扇总成

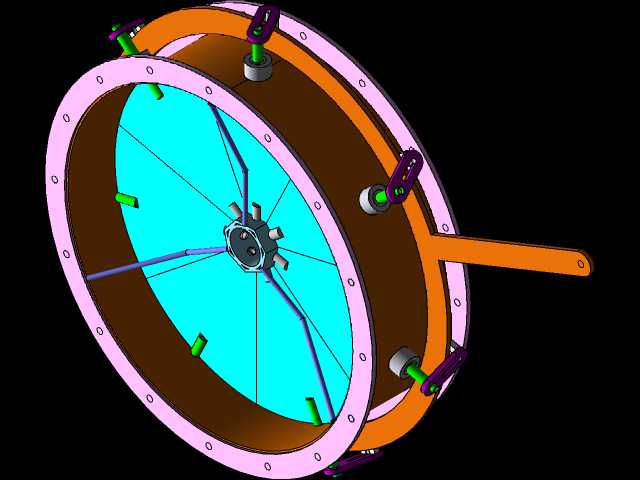

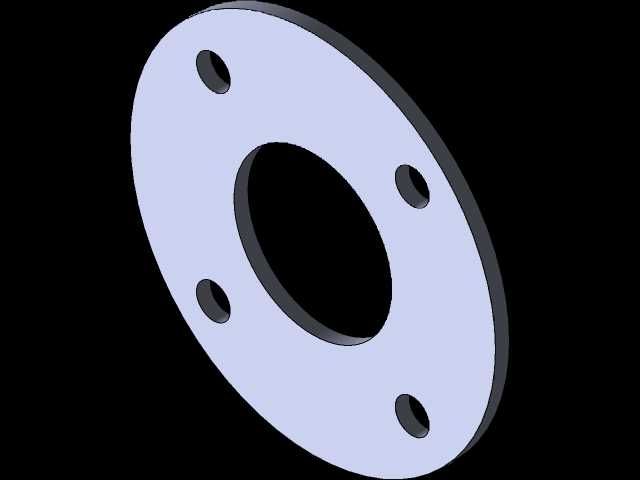

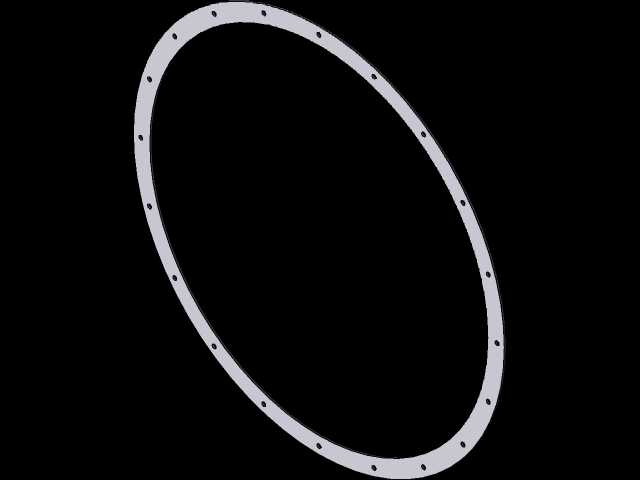

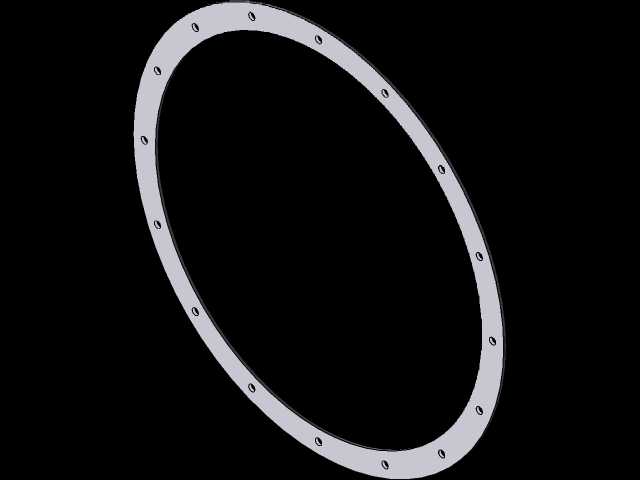

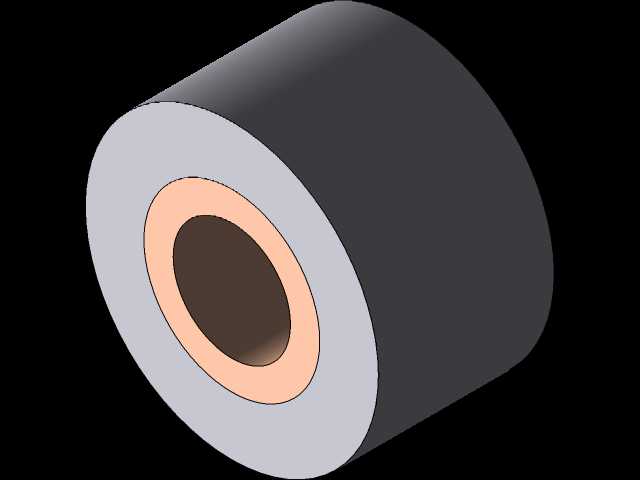

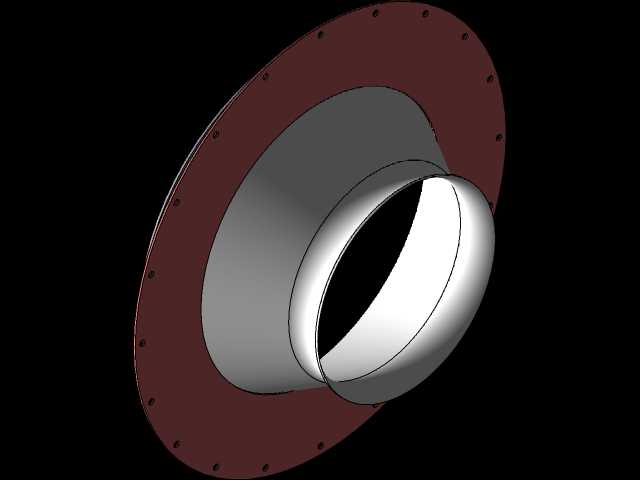

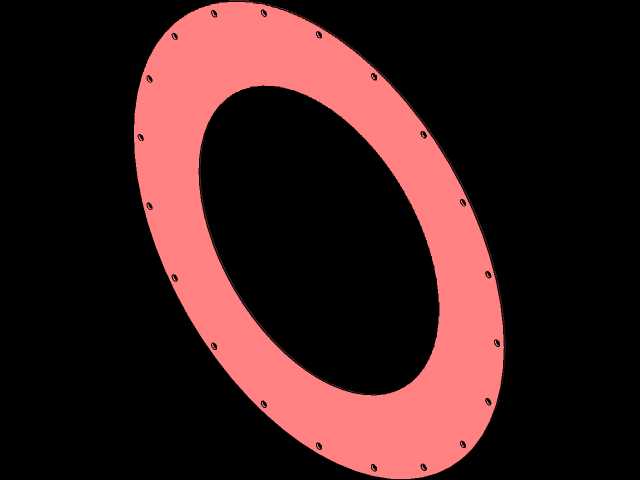

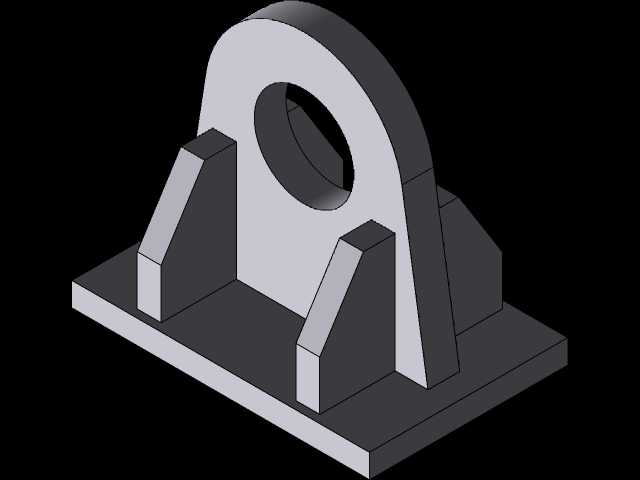

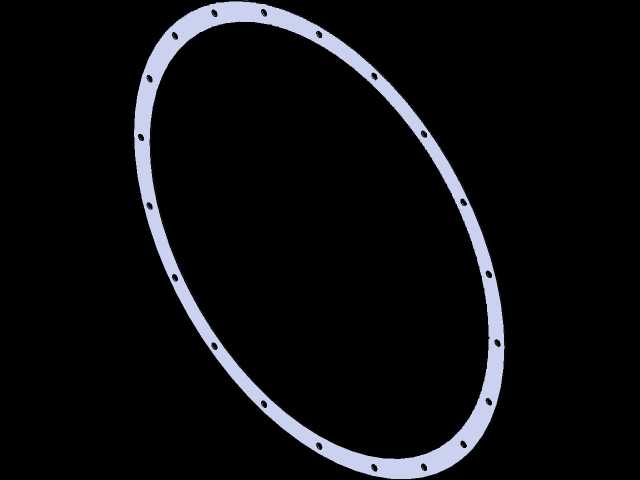

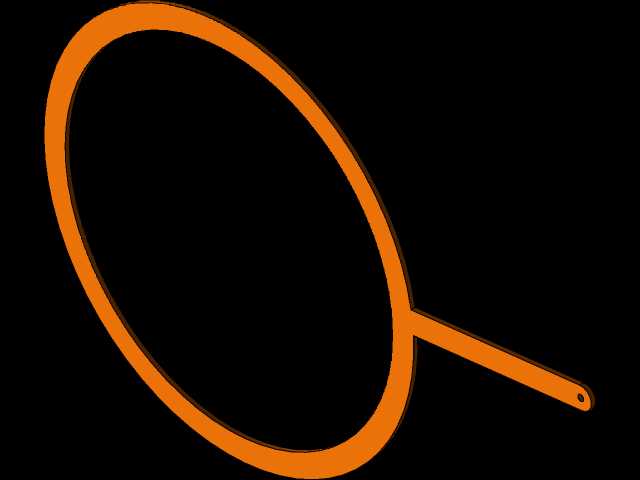

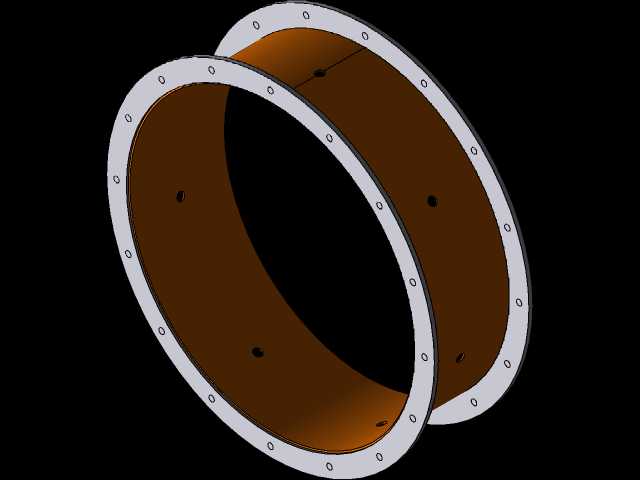

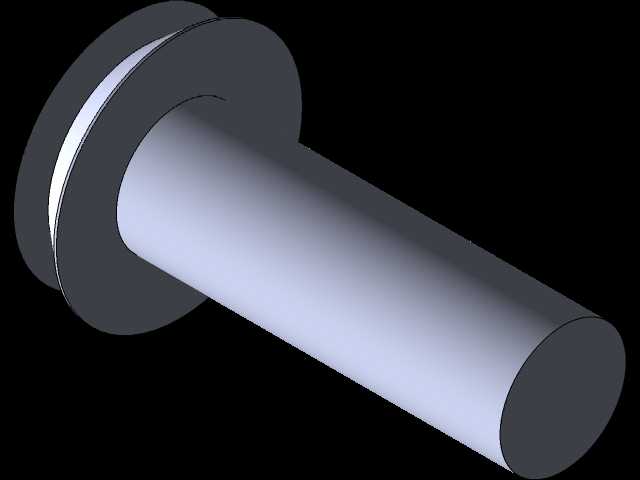

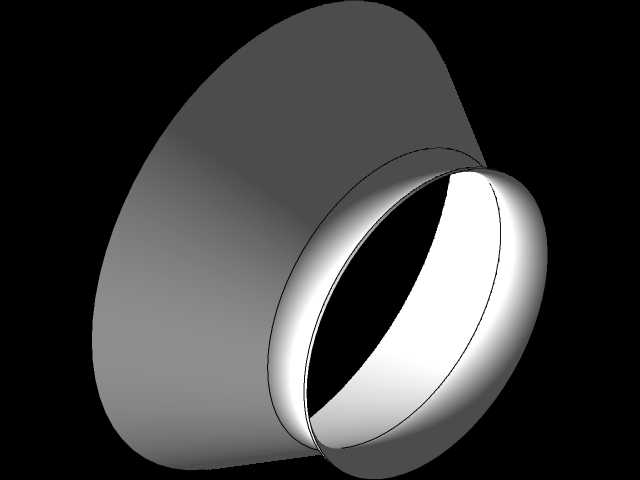

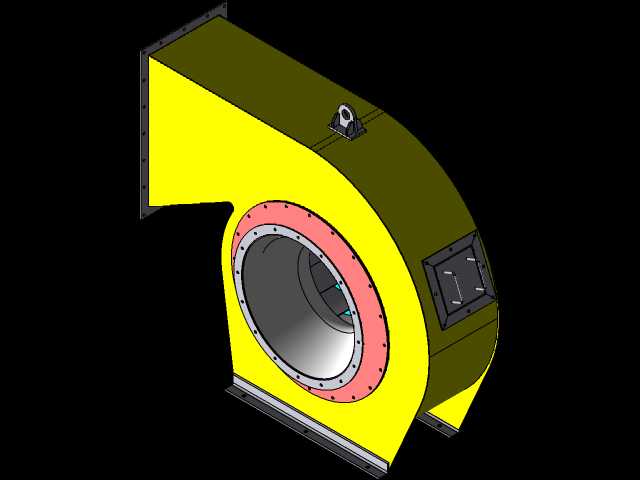

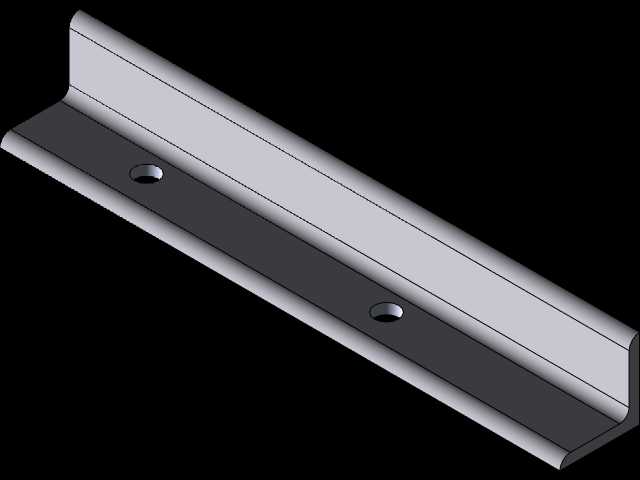

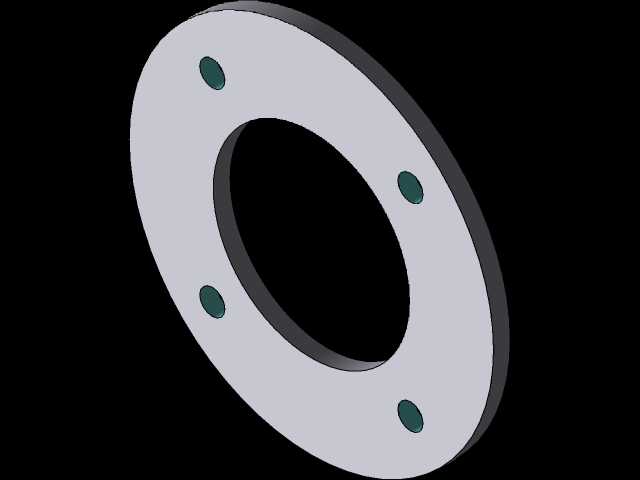

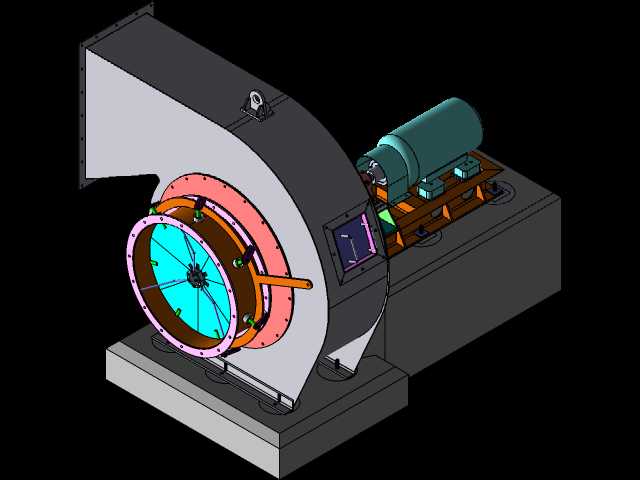

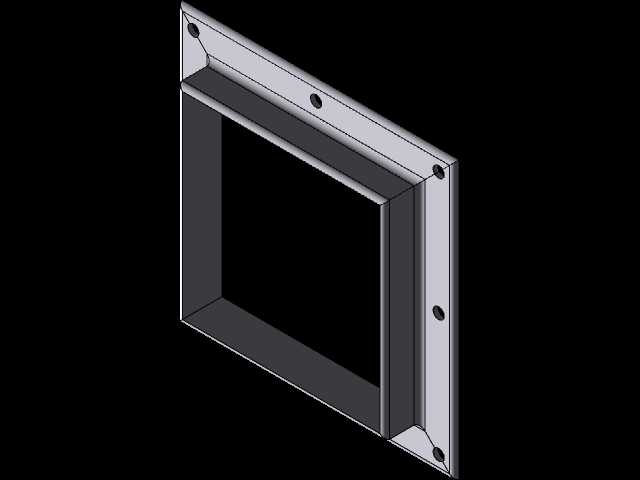

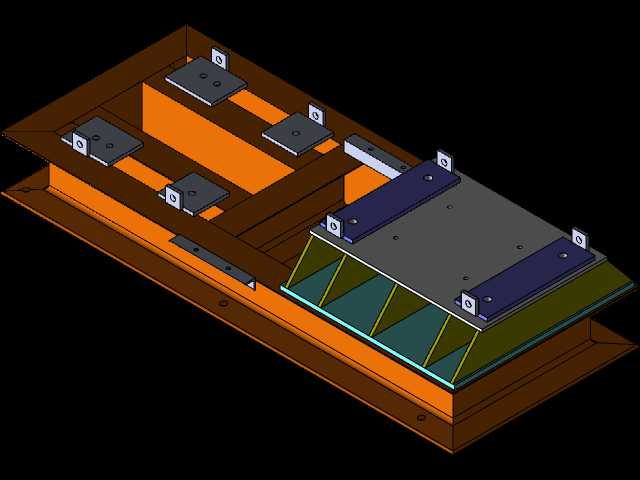

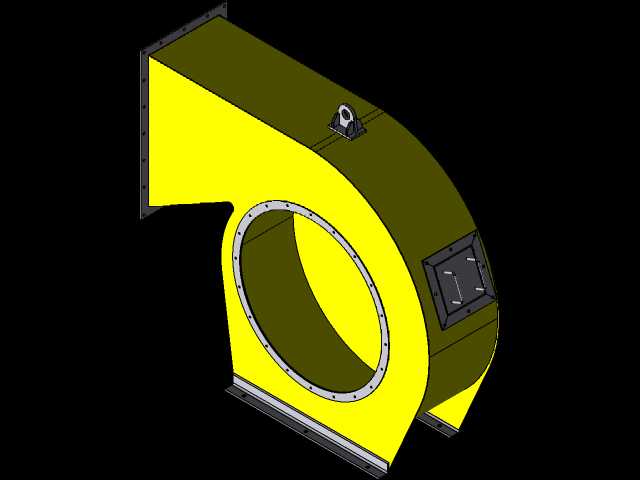

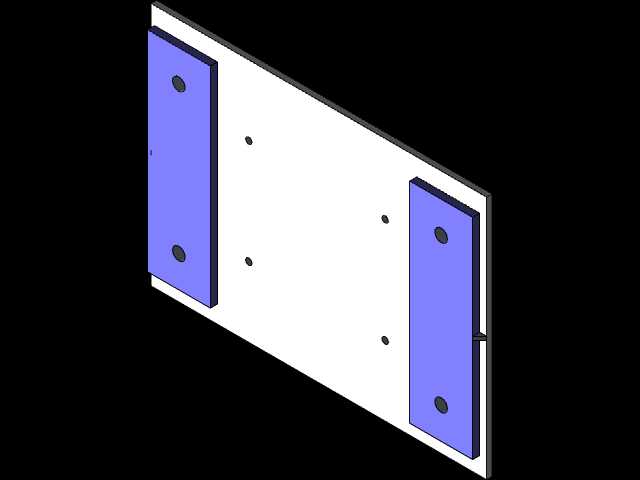

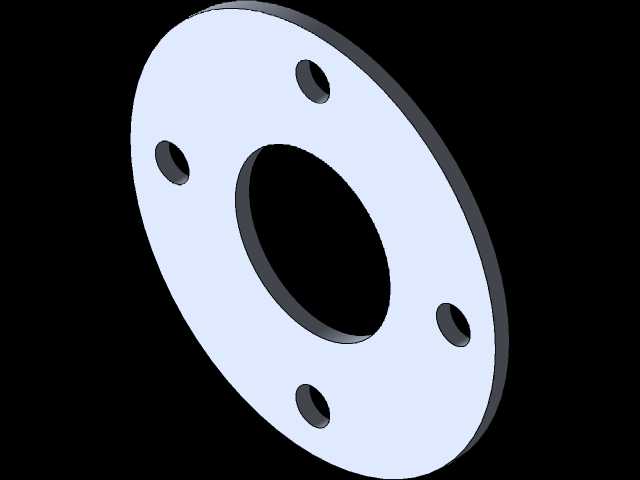

　　在厂房通风、工艺设备散热、大型管道气流组织这类工程场景里，这类带法兰安装结构的工业风扇总成是非常常见的通用气流驱动部件，和普通民用风扇不同，它的设计从一开始就围绕工业场景的长周期运行、安装适配性、工况稳定性来展开。从结构上看，这个总成采用了双层筒式法兰外壳设计，外圈的粉色法兰边均匀布置了一圈安装孔，是用来和通风管道或者设备壁面做螺栓固定的，安装时需要注意法兰面的平面度公差，避免强行锁紧螺栓导致筒身变形蹭到叶片；筒身外侧伸出的橙色带孔支臂，是用来做辅助吊装或者角度限位的，当风扇需要在倾斜风道内安装时，可以通过支臂连接外部支撑架，分担法兰连接的承重，避免长期运行振动导致螺栓疲劳松动。筒身上周向布置的多组带紫色压块、绿色缓冲柱的调节组件，

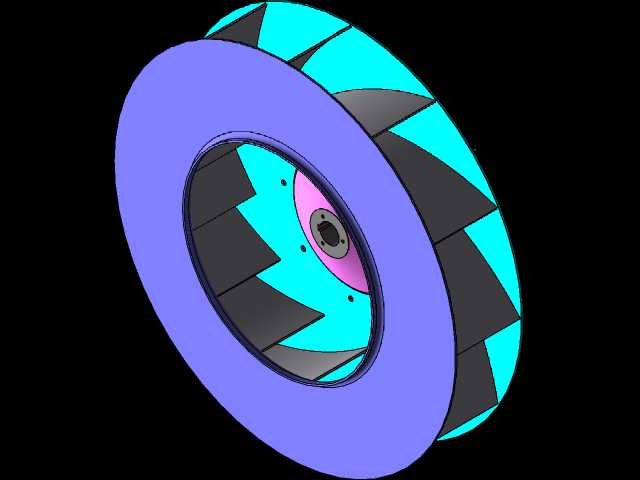

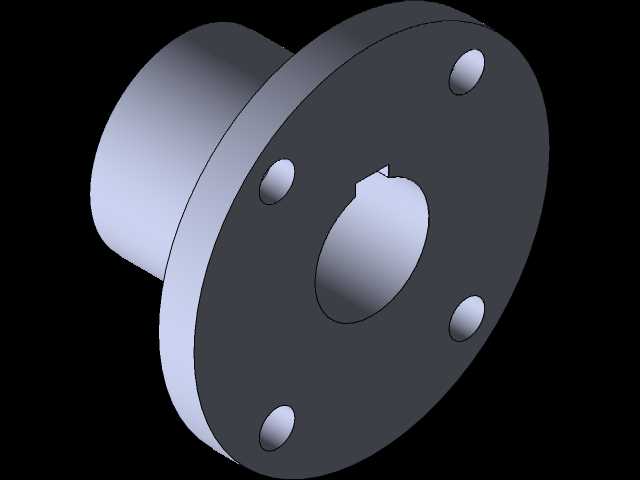

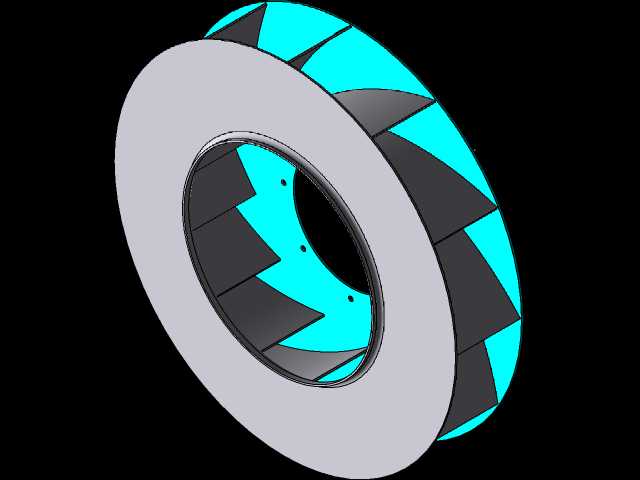

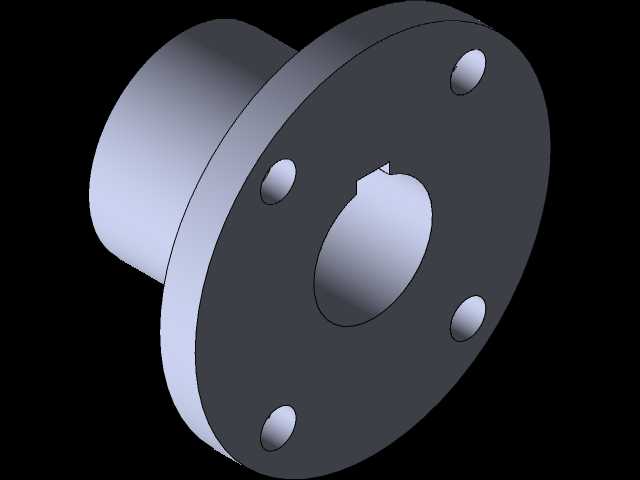

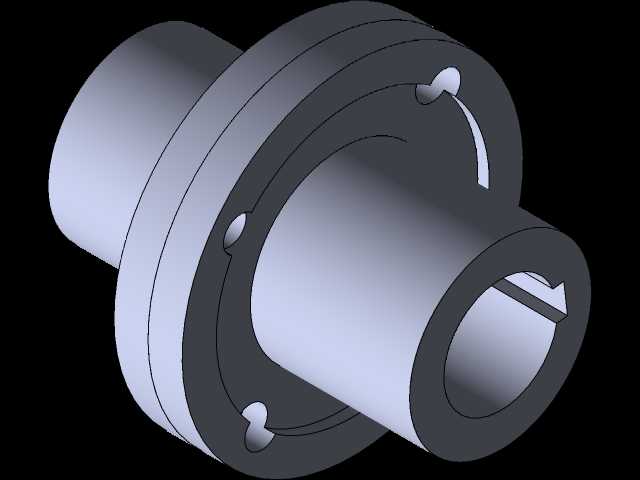

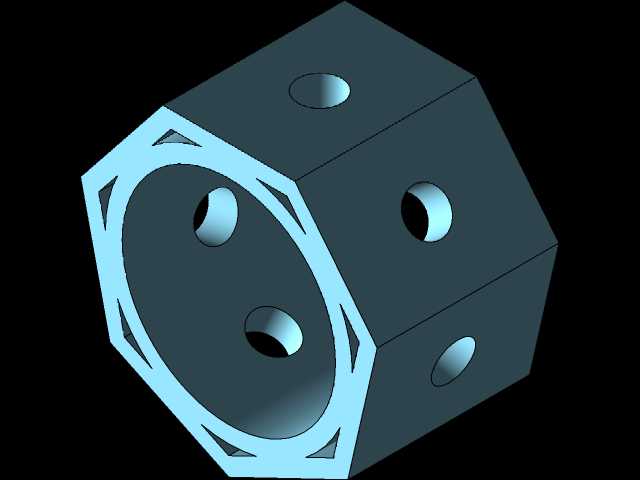

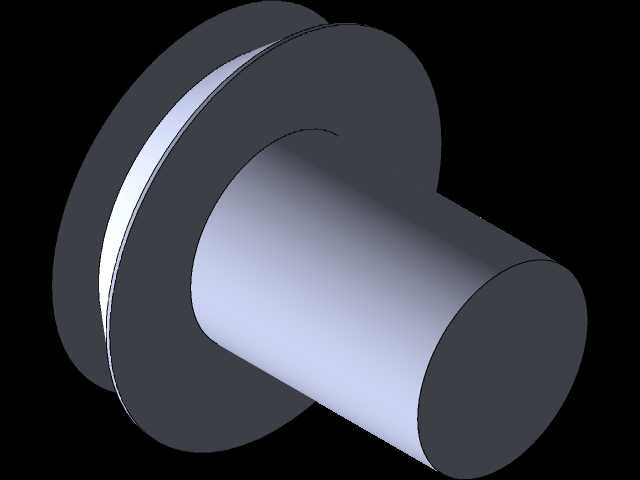

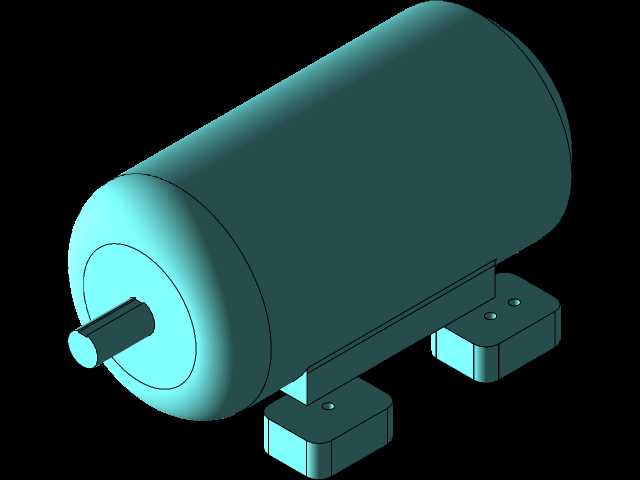

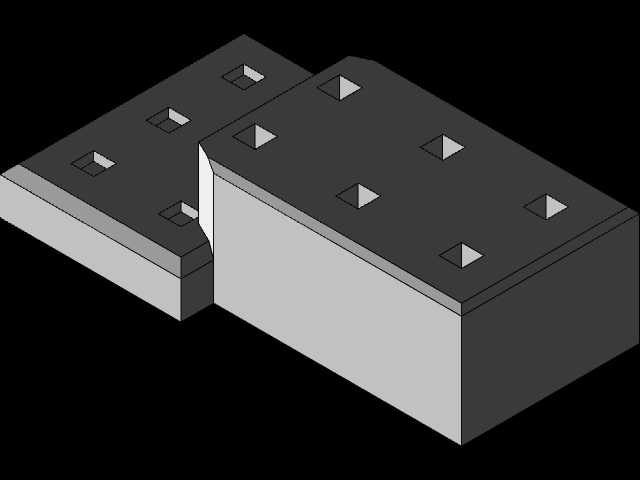

　　是用来调整内筒和外筒同轴度的，在现场安装时，如果对接的管道存在一定的形位偏差，可以通过这几组调节螺栓微调内筒的中心位置，保证叶轮和筒壁的周向间隙均匀，避免运行时出现扫膛问题，同时绿色的缓冲柱还能起到隔振作用，把叶轮转动产生的高频振动阻隔在外筒和安装基础之外，降低运行时的结构传声。核心的叶轮部分采用了多辐条轮毂连接结构，中心的轮毂是和驱动轴直接配合的，辐条的角度经过匹配设计，既保证了叶片的支撑刚度，又不会过多阻挡进风侧的气流；叶片采用大弦长的宽叶设计，适合大流量、低风压的通风工况，流速覆盖范围从每分钟数百立方米到数千立方米，既可以用来给厂房做整体换气，也可以配套在工业冷却系统里，给换热器、大型电机、生产设备做强制风冷，

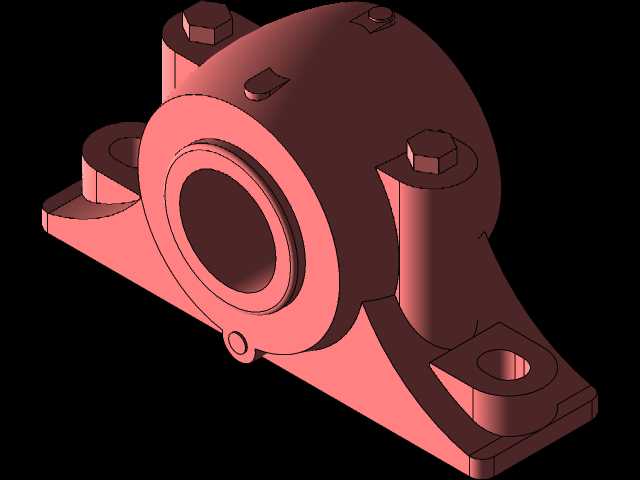

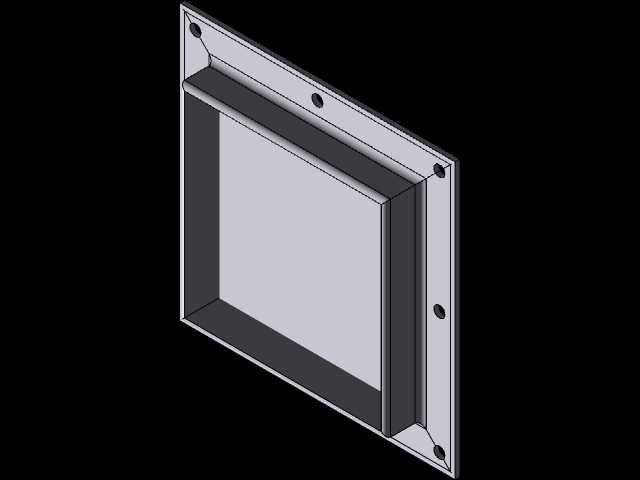

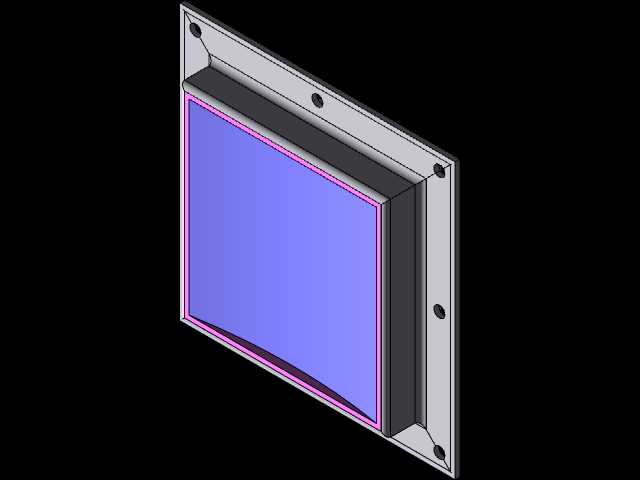

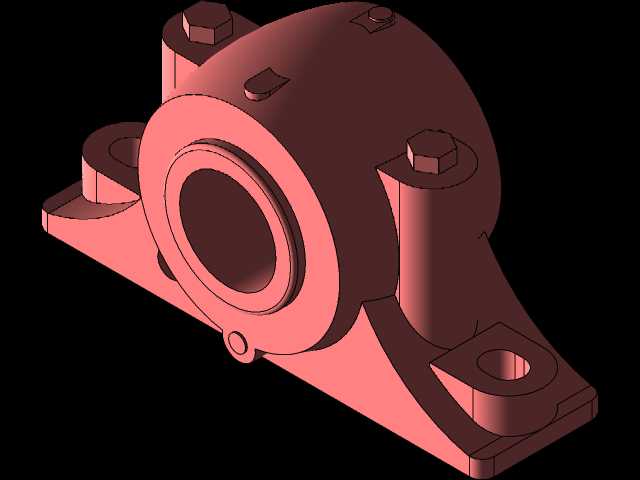

　　甚至可以用在除尘系统的前端做气流引导。设计时首先要考虑的是叶轮的动平衡精度，因为工业场景下风扇往往是24小时连续运行，动平衡等级不够的话，长期振动会导致轴承损坏、连接螺栓松动，甚至引发结构共振，所以建模时需要严格控制每个叶片的安装角度一致性，轮毂和轴的配合公差要选过渡配合，保证传动的同轴度。其次是安装边界的适配，法兰的孔距、筒身的外径都是按照通用通风管道的标准规格设计的，不需要额外做转接件就能直接对接现有管路，筒身的轴向长度也控制在合理范围，不会在狭窄的安装空间里出现干涉问题。另外，这类风扇作为鼓风机使用时，气流阻力主要集中在叶轮下游侧，所以设计时下游侧的法兰端面没有额外的遮挡结构，保证气流可以顺畅流出，减少不必要的压损；

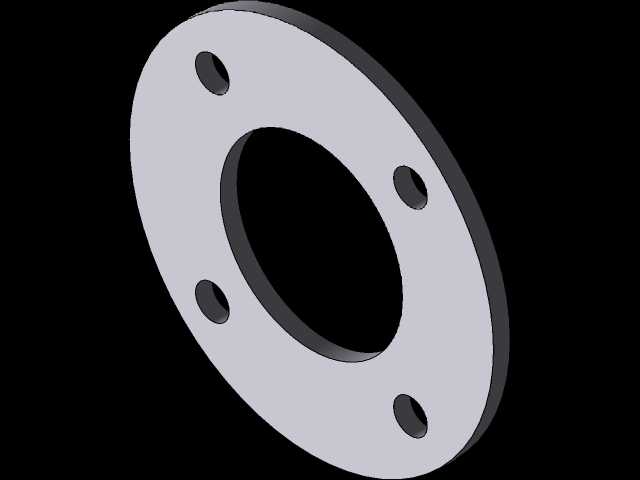

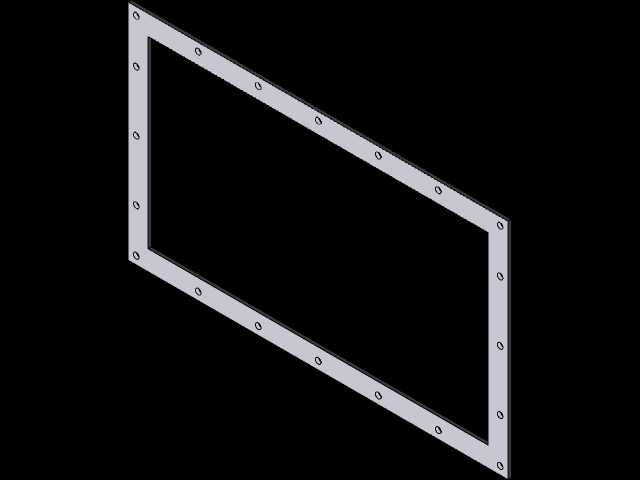

　　如果是做引风使用，也可以反过来安装，调整叶轮的转向就能适配不同的气流方向需求。在做三维建模的时候，需要特别注意几个配合位置的公差：一是调节组件和筒身的配合孔，要留有足够的调节余量，保证现场安装时有足够的调整空间；二是叶轮和筒壁的间隙，要控制在合理范围，间隙太大会导致回流损失降低效率，间隙太小则容易因为加工或者安装误差出现碰擦；三是法兰安装孔的位置度，要和通用管道的法兰标准一致，避免现场安装时孔位对不上需要重新打孔。整个结构没有复杂的异形零件，大部分都是板材焊接、标准件装配的结构，加工工艺性好，后期维护也很方便，只需要定期检查连接螺栓的预紧力、轴承的润滑情况，就能保证长期稳定运行，非常适合冶金厂房、化工车间、大型数据中心、粮食仓储这类需要持续大流量通风的场景，也可以配套在烘干设备、冷却生产线里作为气流驱动单元使用。
