户外铸铝防水电气接线密封壳体结构

　　这类铸铝密封壳体在户外电气布线、工业现场传感节点布设、户外测控终端安装场景中应用极广，日常做现场改造或者设备配套时，经常会碰到需要在高湿、多粉尘甚至有短时淋水的区域布置电气接线、小型信号转换模块的需求，这类壳体就是为这类场景设计的防护载体。从实际使用角度看，它的核心功能是为内部容纳的电气接点、小型PCB板、接线端子提供可靠的物理防护，隔绝外界水汽、粉尘、轻度外力冲击，避免内部线路出现短路、锈蚀、接触不良等故障，很多户外路灯接线区、厂区露天设备的信号转接点、户外安防设备的电源接线端，都会选用这类壳体做防护封装。

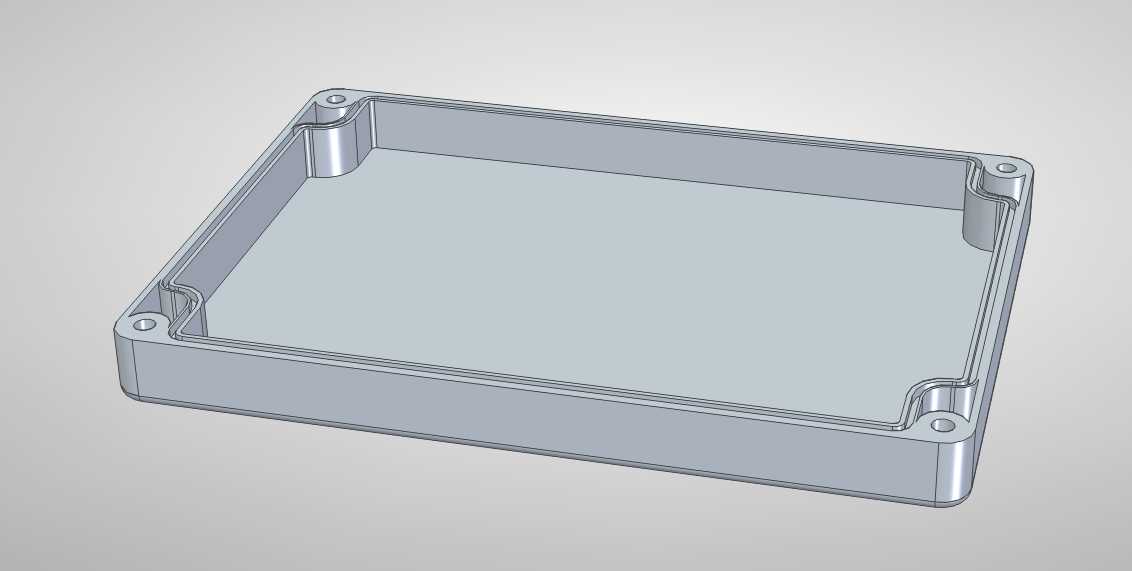

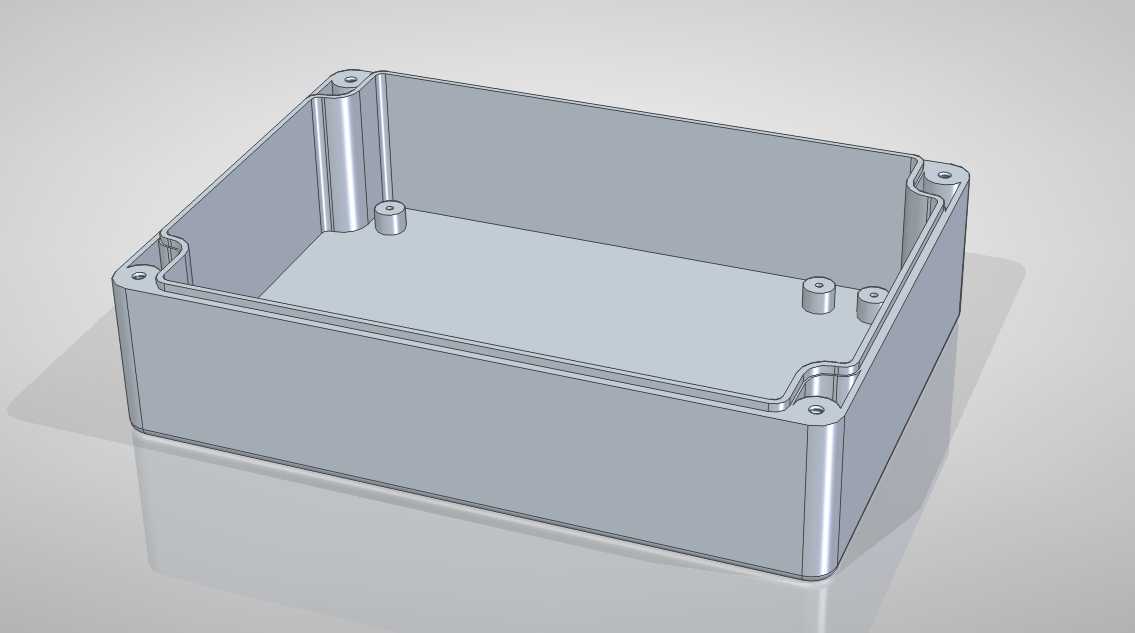

　　设计层面上，这类壳体采用上下盖扣合的分体结构，四个角位预留的沉头安装孔，既可以实现上下盖之间的螺丝锁紧密封，也可以配合安装支架将整个壳体固定在墙面、设备机架、安装立杆上，沉孔设计可以让螺丝头部完全埋入壳体表面，不会突出平面，既避免螺丝长期暴露在外锈蚀，也不会在安装时因为突出的螺丝头干涉安装平面，保证壳体安装后贴合稳固。上下盖的贴合面做了平整的铣削加工，实际装配时可以在贴合面加装适配厚度的橡胶密封胶条，锁紧螺丝后胶条被均匀压缩，就能实现IP65及以上的防护等级，应对日常的户外淋水、粉尘冲刷完全足够。壳体的边角做了小圆弧过渡处理，没有尖锐的直角棱边，一方面是铸铝压铸生产时便于脱模，减少应力集中避免壳体边角受撞击开裂，另一方面在现场安装布线时也不会划伤施工人员的手部，更符合现场作业的安全要求。

　　从安装边界来看，这类壳体的内部腔体为规整的矩形空间，没有多余的加强筋凸起占用内部容积，使用者可以根据自身需求在内部加装端子导轨、PCB安装柱、模块固定座，灵活布置内部的元器件，腔体的深度可以容纳常规的接线端子排、小型继电器模块、信号转换板卡，不需要额外定制加高壳体。壳体的壁厚经过合理设计，既保证了整体结构强度，在受到普通的外力碰撞、踩踏时不会出现变形开裂，也不会因为壁厚过大导致整体重量过高，增加安装支撑的负载。壳体的外壁为平整的哑光铸铝表面，既可以直接做喷塑防腐处理提升户外耐候性，也方便使用者根据需求在表面开孔，安装防水电缆接头、指示灯、操作按钮等外接配件，开孔后的边缘可以通过密封圈配合接头实现点位的密封，不会破坏整体的防护性能。

　　在实际选型应用时，需要注意根据内部容纳的元器件总尺寸确认腔体的有效容纳空间，预留出接线的弯曲半径空间，避免元器件顶到上下盖的内壁导致密封面贴合不严；同时在装配密封胶条时，要保证胶条连续无断点，螺丝锁紧时按照对角顺序逐步拧紧，保证每个角位的锁紧力均匀，避免单侧受力过大导致壳体变形出现密封缝隙。这类铸铝壳体相比塑料壳体，拥有更好的散热性能，当内部安装有少量发热的电气模块时，铸铝材质可以将内部的热量快速传导到外壁散发出去，避免内部积热导致元器件寿命缩短，同时金属材质的抗老化性能远优于塑料壳体，在户外紫外线长期照射的环境下不会出现脆化开裂的问题，长期使用的可靠性更高，适合在工业现场、户外露天场景下长期使用。很多现场改造项目中，施工人员还会根据布线需求在壳体的侧壁开设不同规格的电缆进线孔，配合防水格兰头实现进出线的密封，整个壳体的加工适配性很强，不需要特殊的加工工具就能完成现场改制，能够适配不同场景的布线需求。
