机器人焊接工作站安全防护围体结构

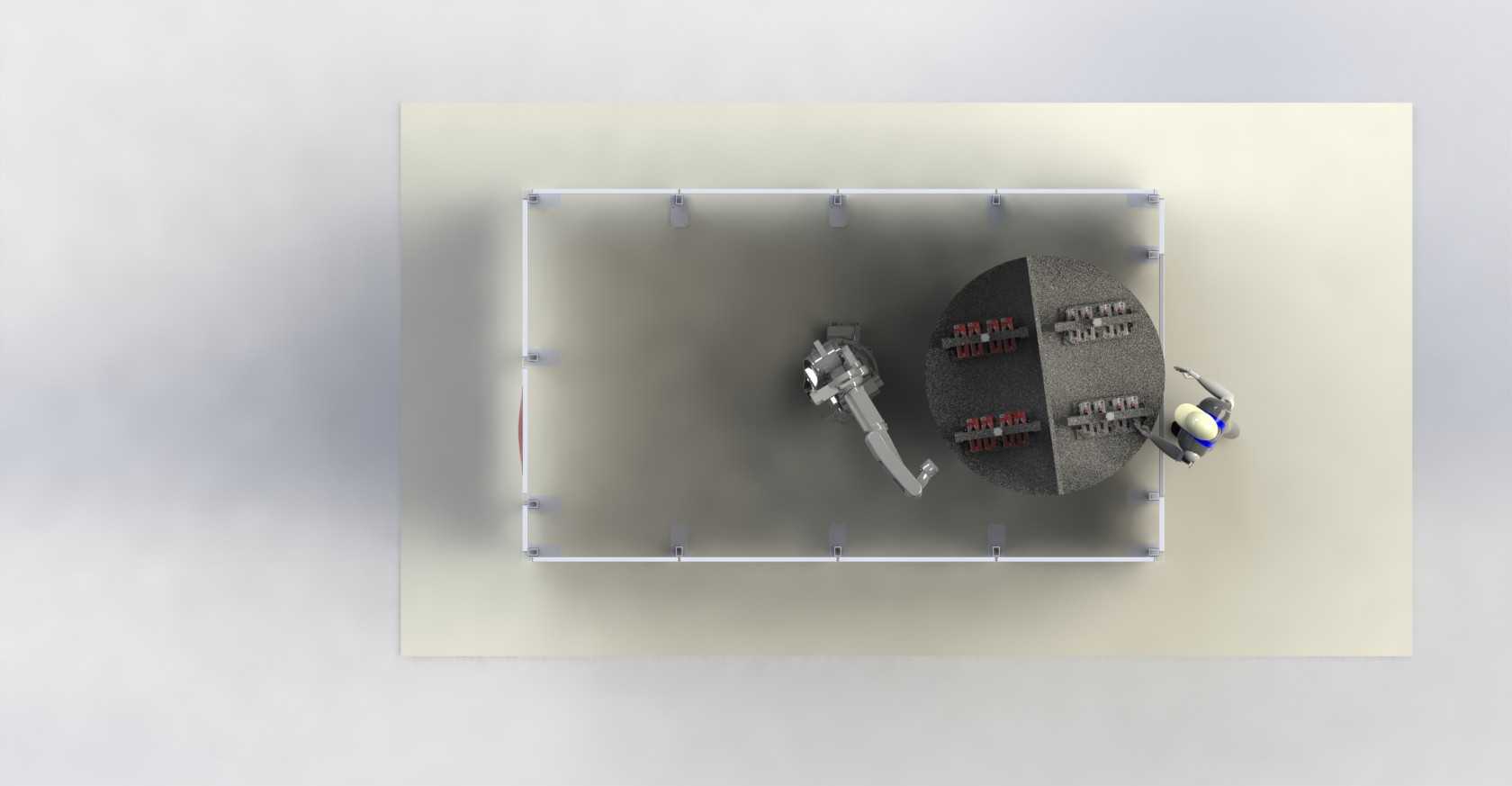

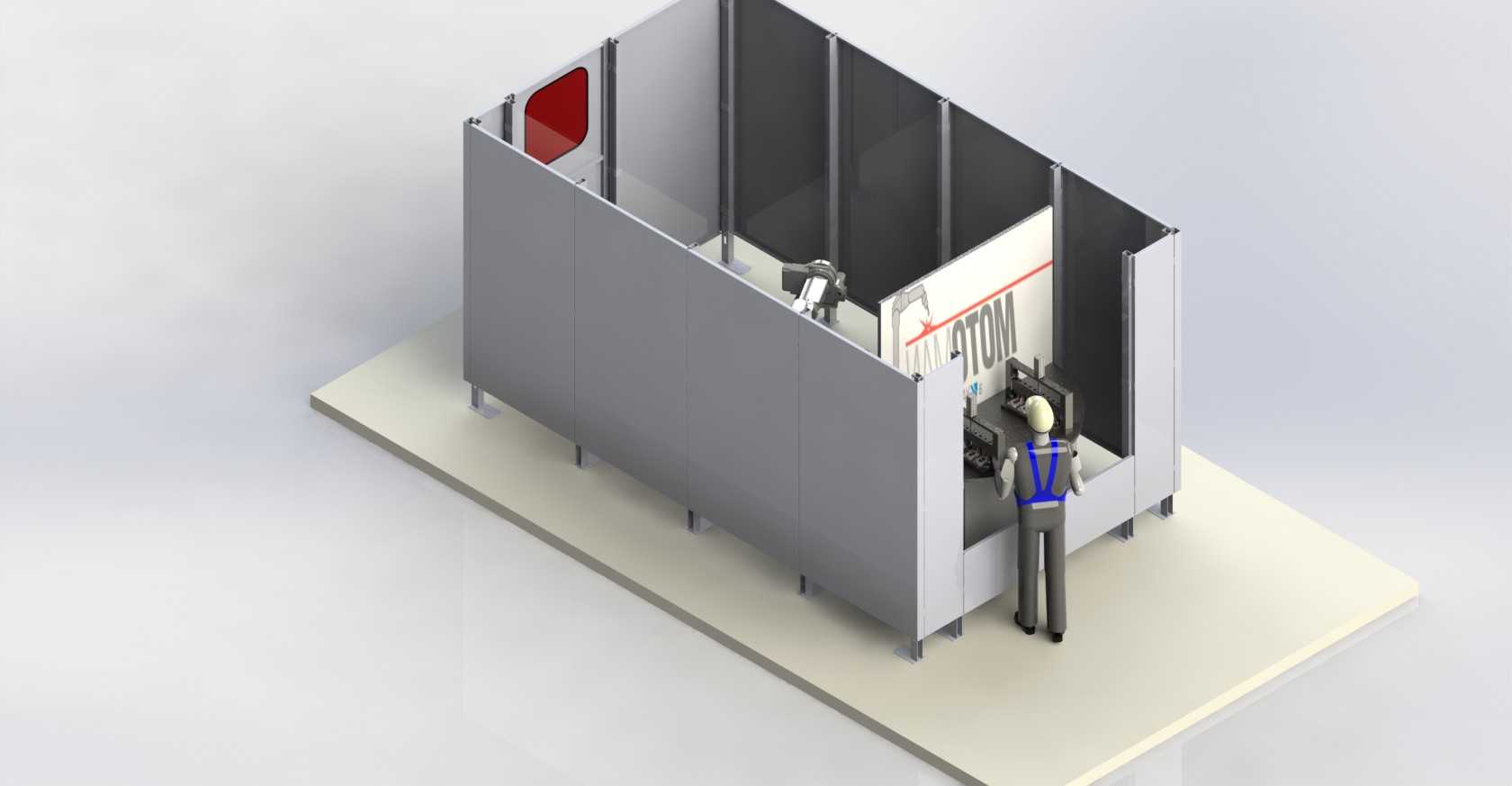

　　这套围体结构主要面向工业焊接作业场景，核心作用是给自动化焊接单元划定独立作业边界，隔绝焊接过程中产生的弧光、焊渣飞溅、焊接烟尘对周边作业区域的干扰，同时避免无关人员误入焊接作业半径引发安全事故。从结构布局来看，整体采用落地式矩形排布，底部通过可调支撑脚与地面固定，支撑脚预留了高度调节余量，可适配车间地面存在的3-10mm平整度误差，安装时不需要额外做大面积地面找平处理，降低现场施工的工作量。围板主体采用模块化拼接设计，单块围板为标准化尺寸，相邻围板通过内置的快装卡扣连接，不需要在现场做大量焊接作业，拆装移位时可以快速拆解重复利用，适配产线迭代时的工位调整需求。面向操作人员上下料的一侧预留了作业开口，开口位置匹配人工操作的站立高度，

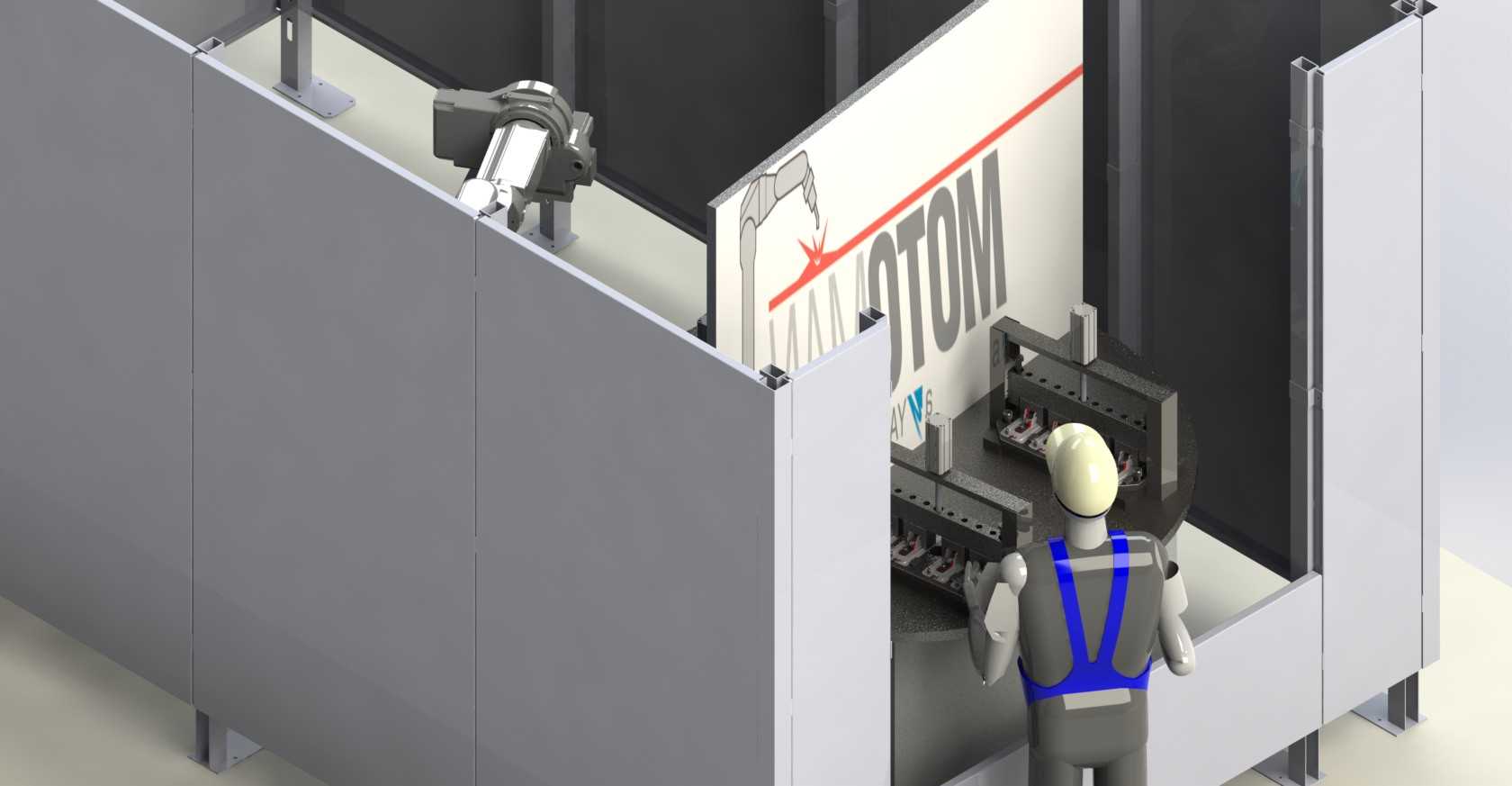

　　开口边缘做了圆弧包边处理，避免剐蹭操作人员的工作服或者划伤肢体，开口上方设置了防弧光观察窗，采用深色耐冲击的聚碳酸酯板材，既可以阻挡焊接弧光对人眼的伤害，又能让操作人员在外部直接观察内部机器人的焊接运行状态，不需要频繁打开防护门进入工位内部。围体内部预留了足够的设备安装空间，除了放置六轴焊接机器人、焊接工装夹具、工件定位台之外，还预留了焊枪清枪站、焊接烟尘吸风口的安装位置，内部净空尺寸经过核算，完全覆盖焊接机器人全臂展的运动半径，不会出现机器人运行时与围板发生干涉的情况。围体顶部采用半开放设计，方便车间顶部的集中除尘管道对接，同时也便于焊接设备的线缆、气路管道从顶部排布走线，避免管线在地面拖拽造成磨损。

　　靠近维护通道的一侧设置了可开合的检修门，门体配备安全联锁开关，当检修门被意外打开时，焊接机器人会自动触发暂停程序，切断焊接电源输出，保障维护人员进入时的安全。设计过程中充分考虑了焊接作业的特殊工况，围板内壁采用耐高温的哑光涂层，可耐受焊接飞溅的高温焊渣冲击，不会出现涂层脱落或者板材被焊渣烧穿的问题，外壁采用常规工业灰色涂装，适配车间整体的视觉管理要求。整个围体的安装边界严格控制在预设的工位占地范围内，不会占用车间的主物流通道，同时围板底部与地面之间预留了10mm的间隙，方便日常清扫工位地面的焊渣和杂物，不需要挪动整个围体结构就能完成工位周边的5S整理工作。在布局规划上，操作人员的上下料位置与机器人焊接作业位置做了物理隔断，人工上下料时处于机器人的运动半径之外，配合安全光栅的触发保护，可实现人工上下料与机器人焊接的并行作业，不需要等机器人完全停止再进行上下料操作，有效提升整个焊接单元的作业效率。
