离线焊接机上下滚轮组件结构设计

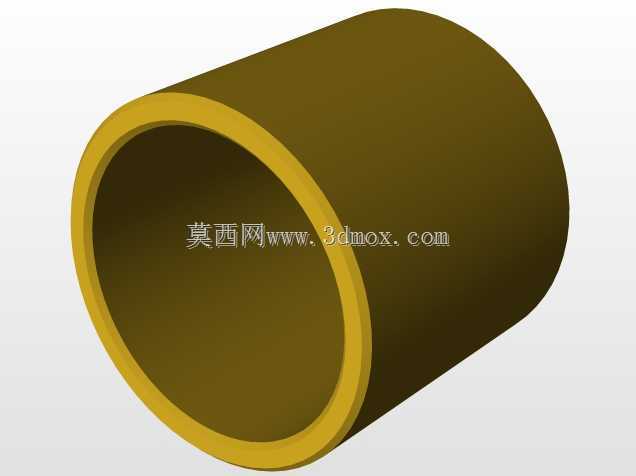

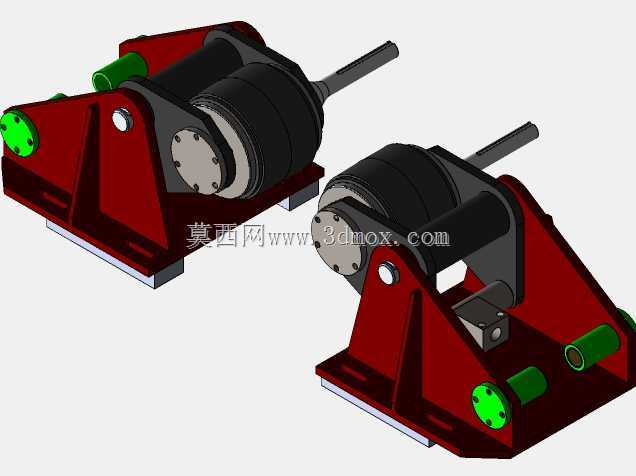

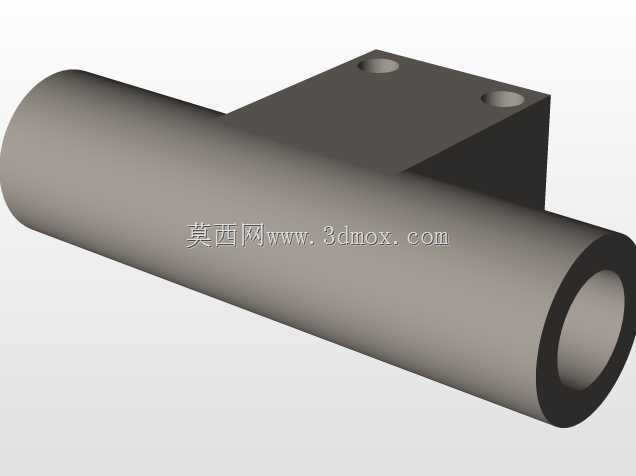

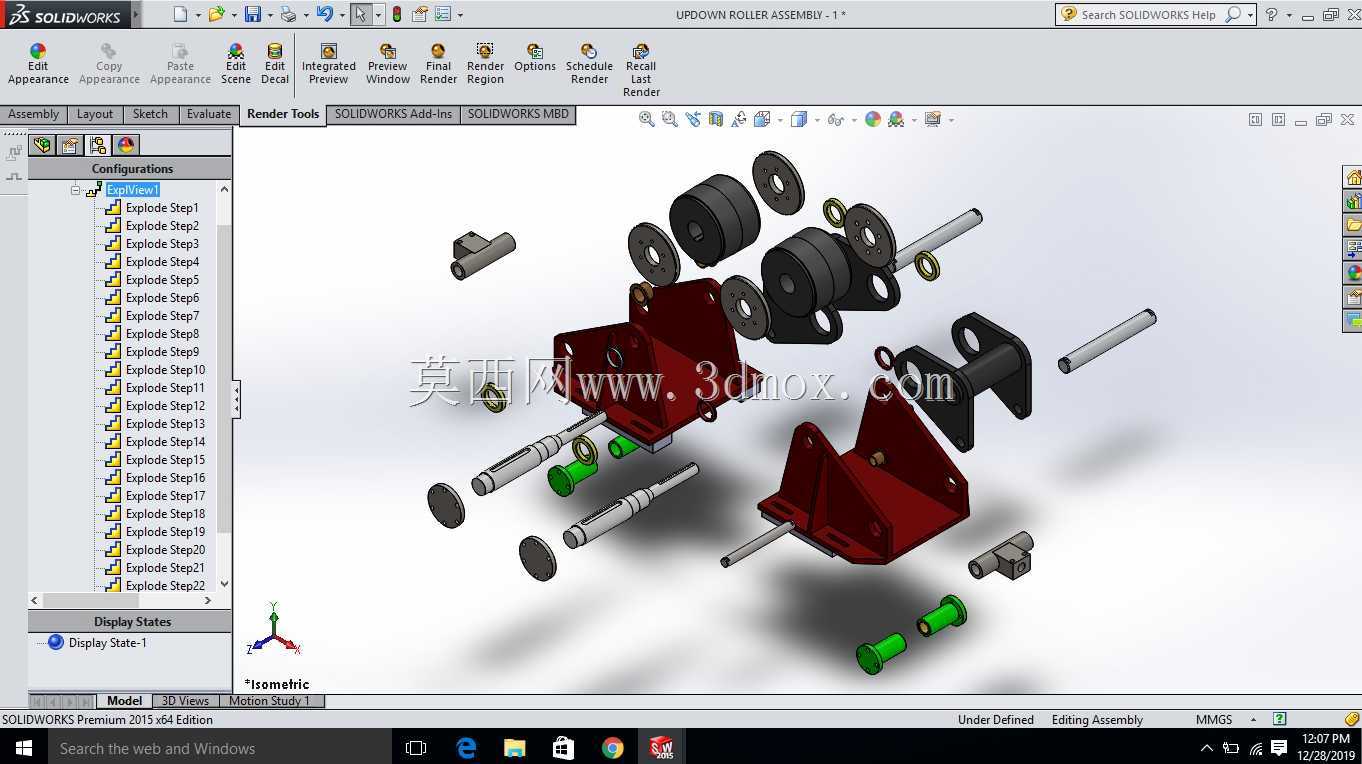

　　这套上下辊组件是离线焊接机的核心执行部件之一，主要应用在金属型材、薄板拼焊工序的工件输送与压紧工位，在自动化焊接生产线中承担着待焊工件的精准进给、夹持定位作用，避免焊接过程中工件出现窜动、偏移，直接影响焊缝成型的一致性与焊接精度。从结构组成来看，整套组件包含上下成对布置的压辊、支撑辊、安装支座、导向轴、复位弹性件、连接销轴几类核心零件，上下辊采用错位对压的布置形式，上辊组件通过铰接支座安装在设备机架上，可根据待焊工件的厚度自适应调整压紧间隙，下辊作为主动承载辊，与设备的进给驱动单元连接，带动工件沿焊接方向匀速进给。设计过程中优先考虑了焊接工况的特殊性，焊接工位周边存在焊接飞溅、高温辐射、烟尘等恶劣环境因素，

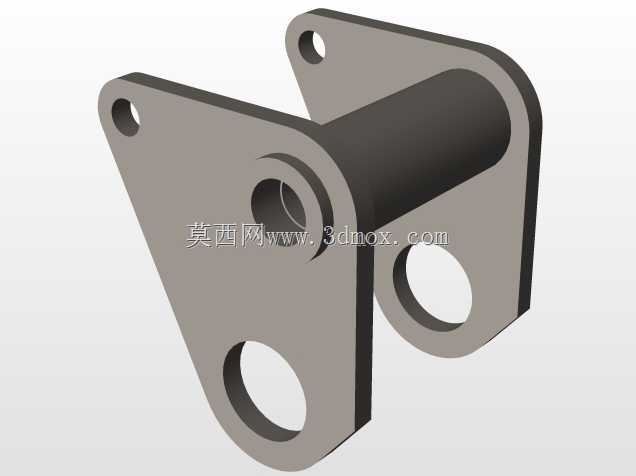

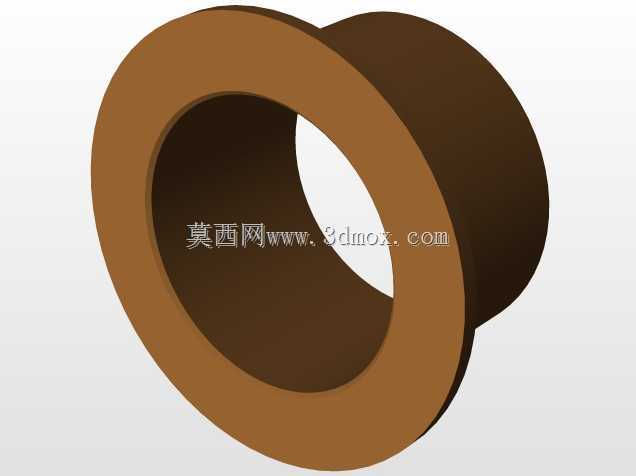

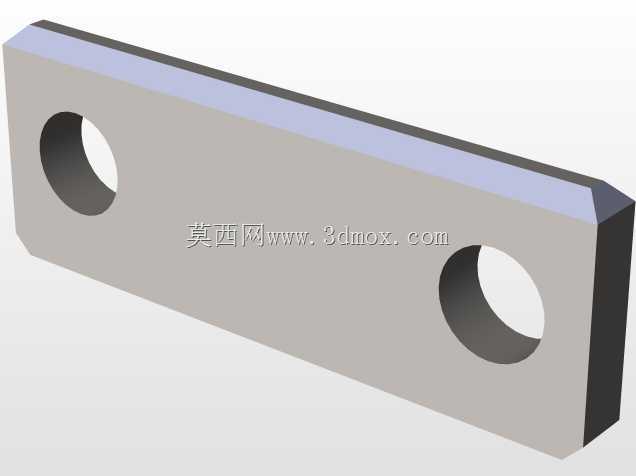

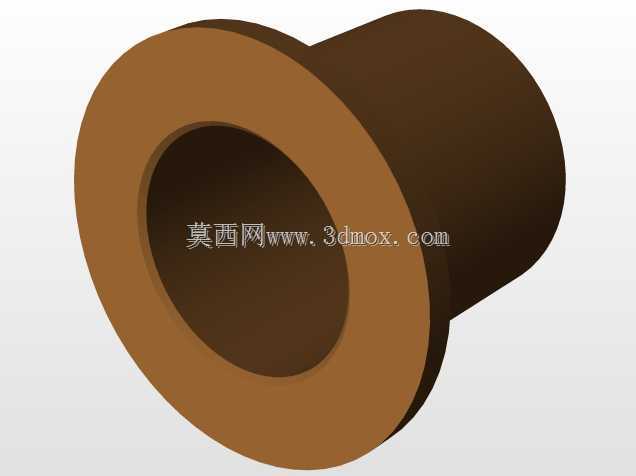

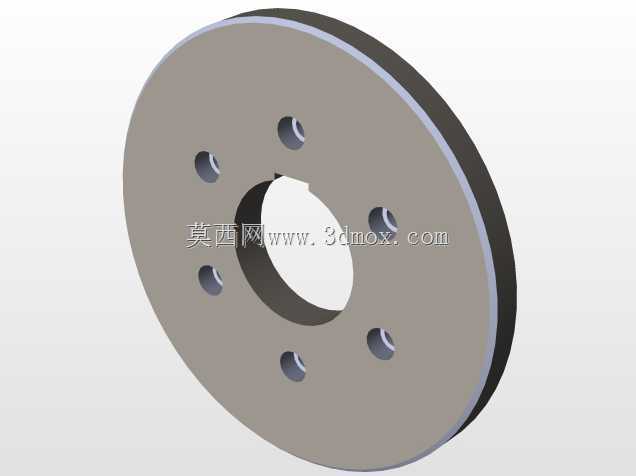

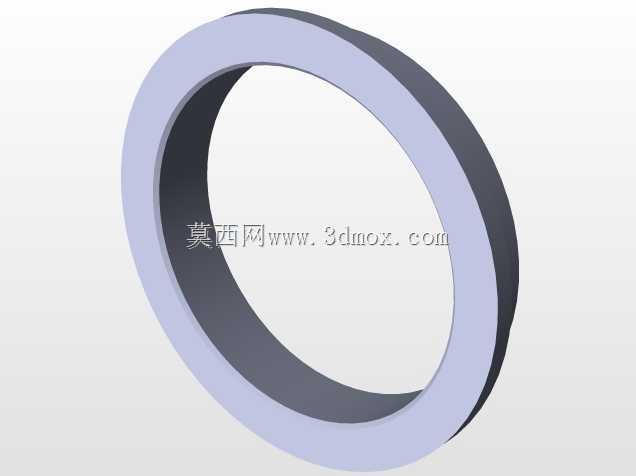

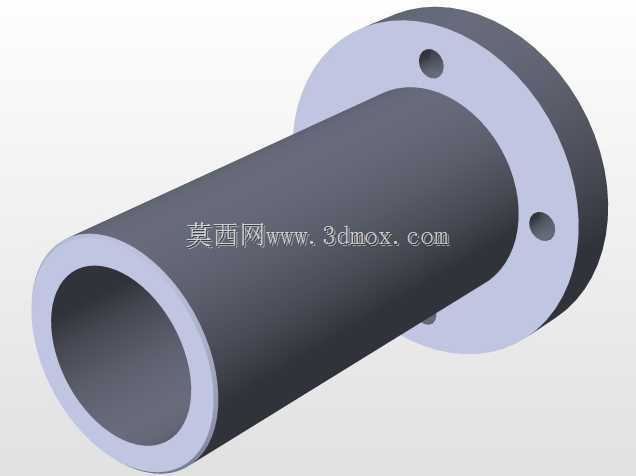

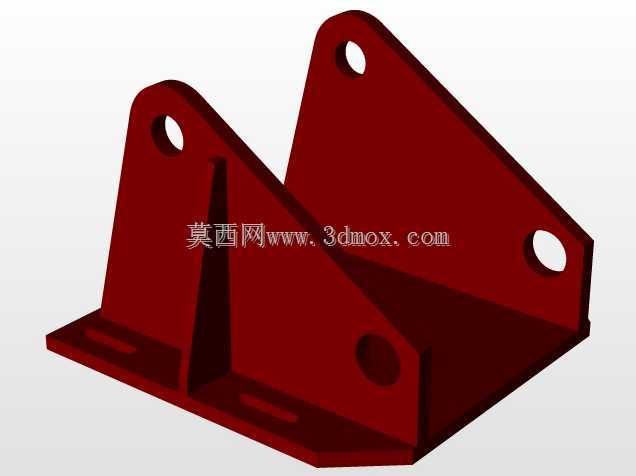

　　因此辊体表面采用耐磨钢材加工，支座部分做了加厚处理，避免长期受焊接热辐射产生结构变形，同时所有转动配合位置都预留了防尘密封的安装空间，防止焊接烟尘进入配合间隙造成辊轴卡滞。从安装边界来看，整套组件的安装基准为底部两个L型支座的底面安装孔，安装时需要保证上下辊的轴线平行度误差控制在0.05mm以内，否则会造成工件进给过程中出现跑偏，影响焊缝对齐精度；上下辊的开合行程覆盖0.5mm到12mm的工件厚度范围，可适配常规薄板焊接、小型型材焊接的加工需求，辊身长度根据常见待焊工件的最大宽度设计，边缘做了倒角处理，避免划伤工件表面。导向轴采用调质处理的45号钢加工，表面做镀硬铬处理提升耐磨性能，弹性件选用圆柱螺旋压缩弹簧，提供稳定的压紧力，

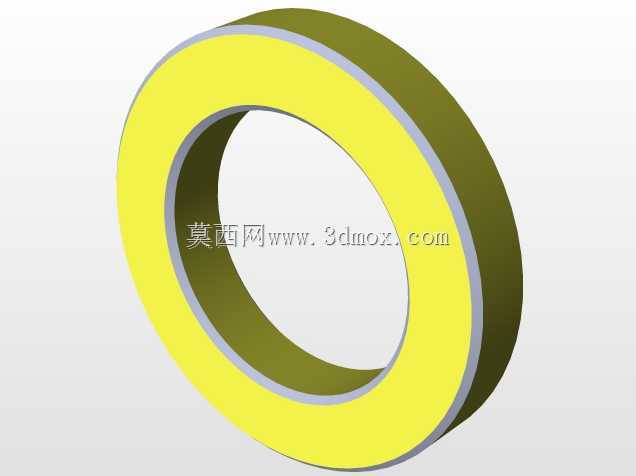

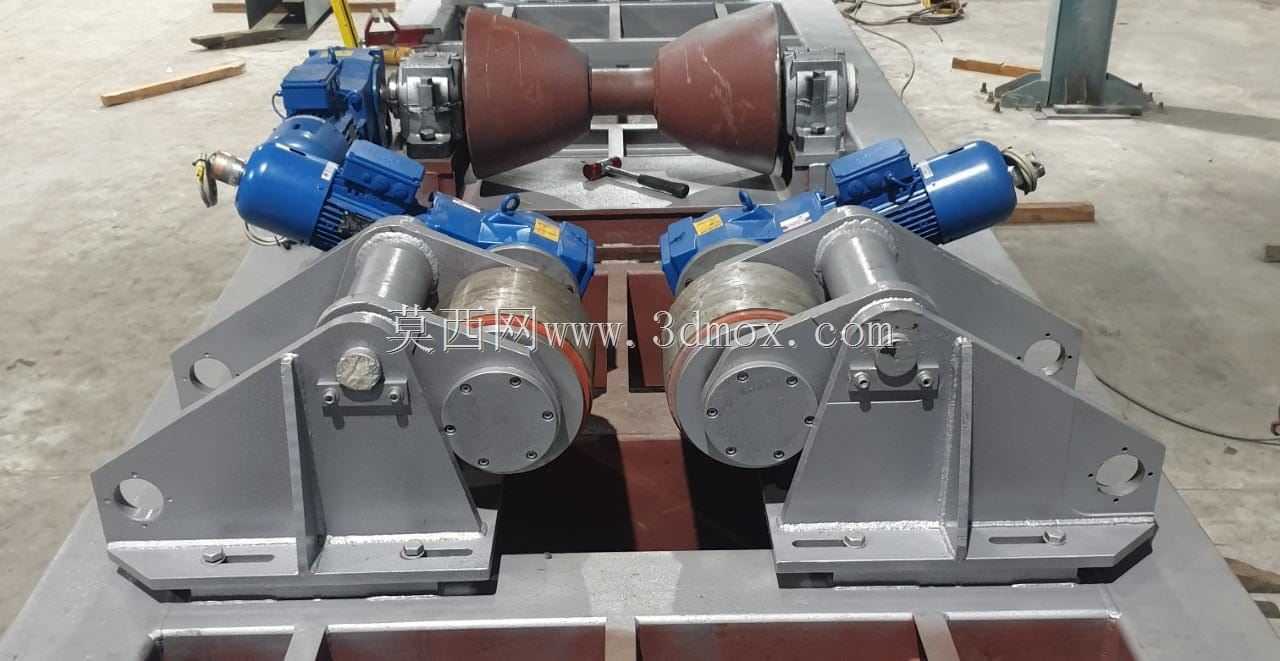

　　既保证工件进给过程中不会出现打滑，又不会因压紧力过大造成薄壁工件变形。组件的铰接位置采用销轴连接，销轴端部设置开口销防脱结构，日常维护时可快速拆卸销轴完成上辊组件的更换，无需拆解整个安装支座，降低设备运维的时间成本。在实际应用场景中，这类上下辊组件通常成组布置在焊接机头的进料侧与出料侧，进料侧的辊组负责将待焊工件精准送入焊接位置，出料侧的辊组负责将完成焊接的工件平稳送出，配合焊接机头的行走机构实现长焊缝的连续自动焊接，相比人工推送工件的焊接方式，采用该辊组送料的焊接设备焊缝直线度可提升60%以上，焊接效率提升一倍以上，同时能避免人工近距离接触焊接弧光、烟尘的职业健康风险。设计时还考虑了不同规格工件的适配性，辊体与轴之间采用键连接，

　　可根据待焊工件的型面更换不同槽型的辊轮，比如焊接圆管时更换带V型槽的辊轮，焊接平板时更换平辊，无需更换整个组件即可实现多品类工件的焊接加工，提升组件的通用适配能力。所有配合面的公差选择都遵循机械设计的公差配合标准，转动配合采用H7/g6的间隙配合，安装定位面采用H7/h6的过渡配合，保证装配后组件的运行顺畅度，同时避免配合间隙过大造成的进给抖动。
