带旋转控制器的焊接切割变位转盘

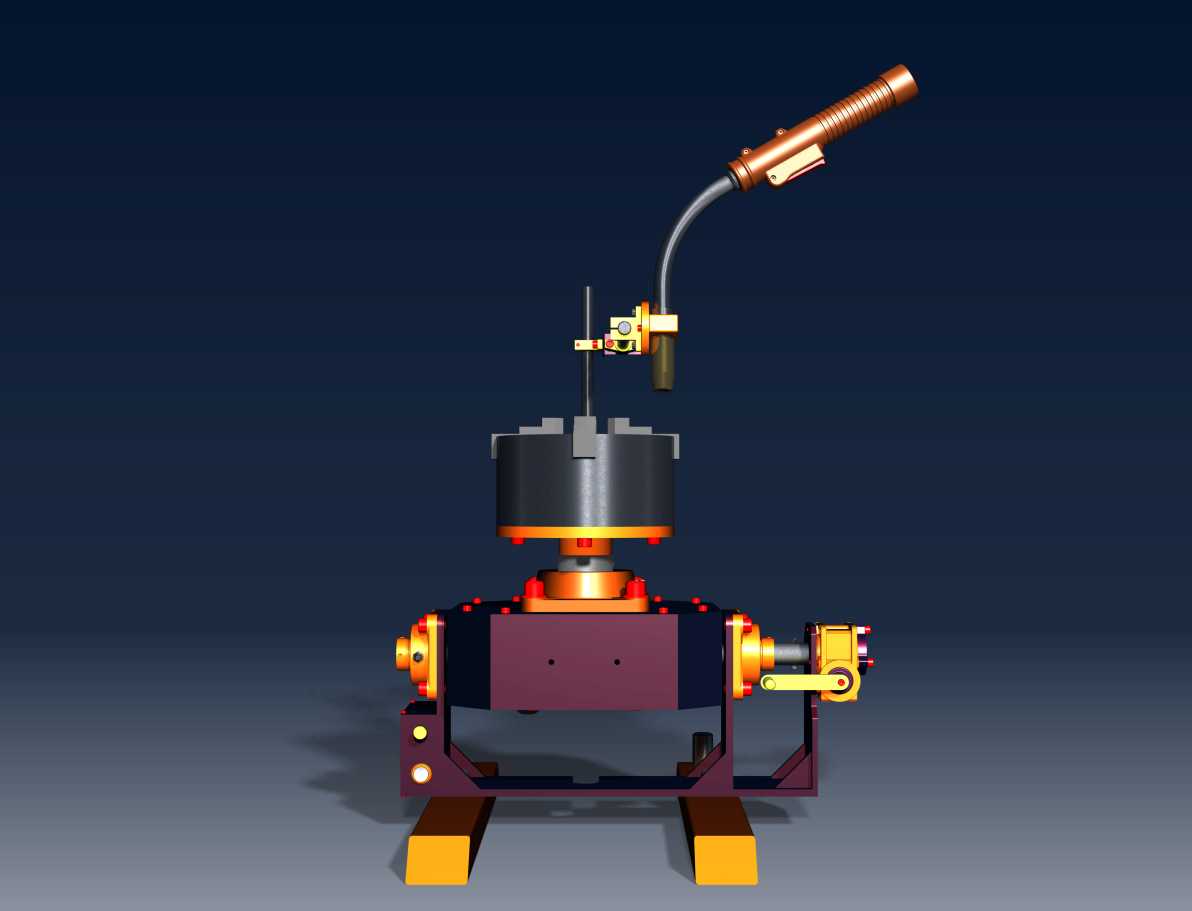

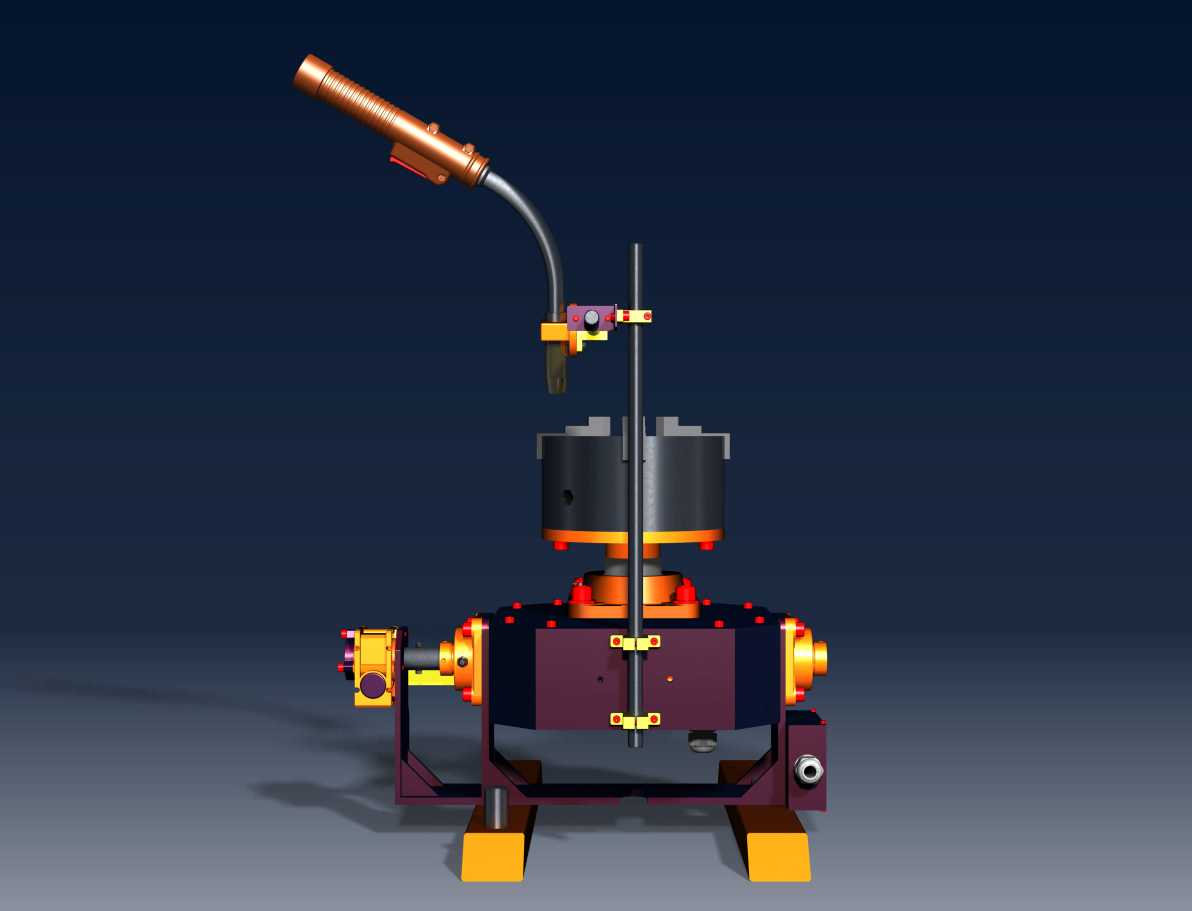

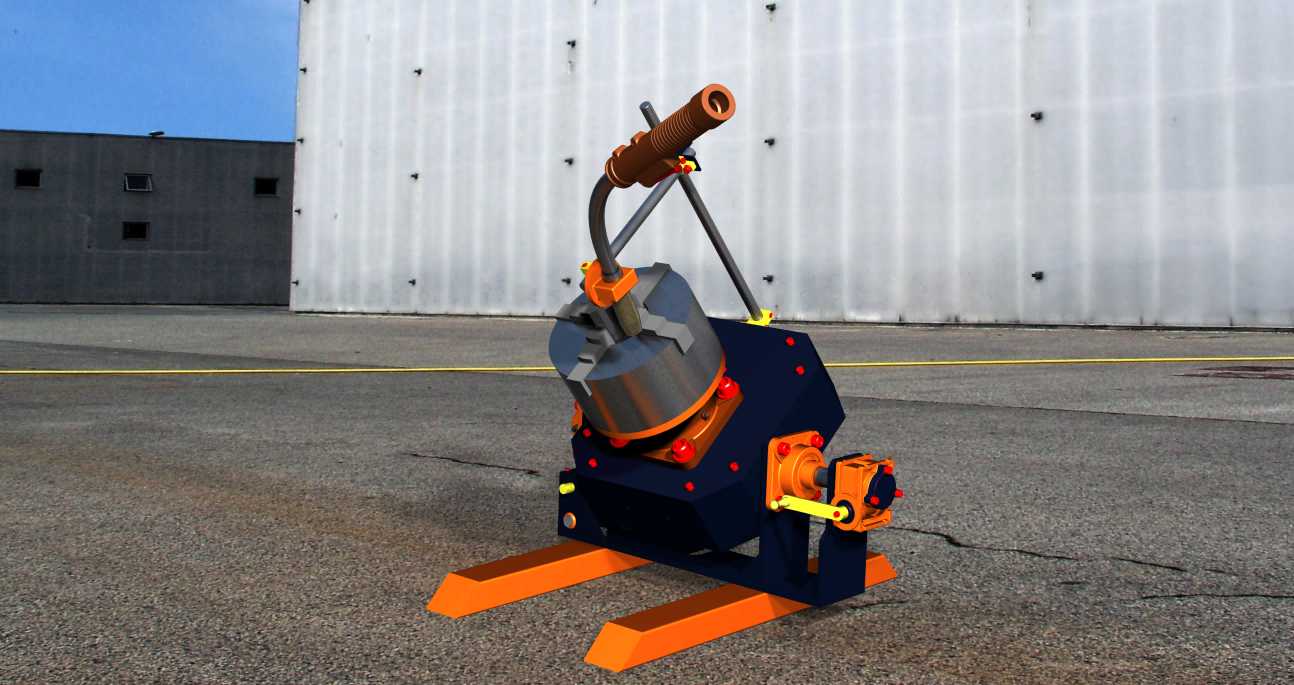

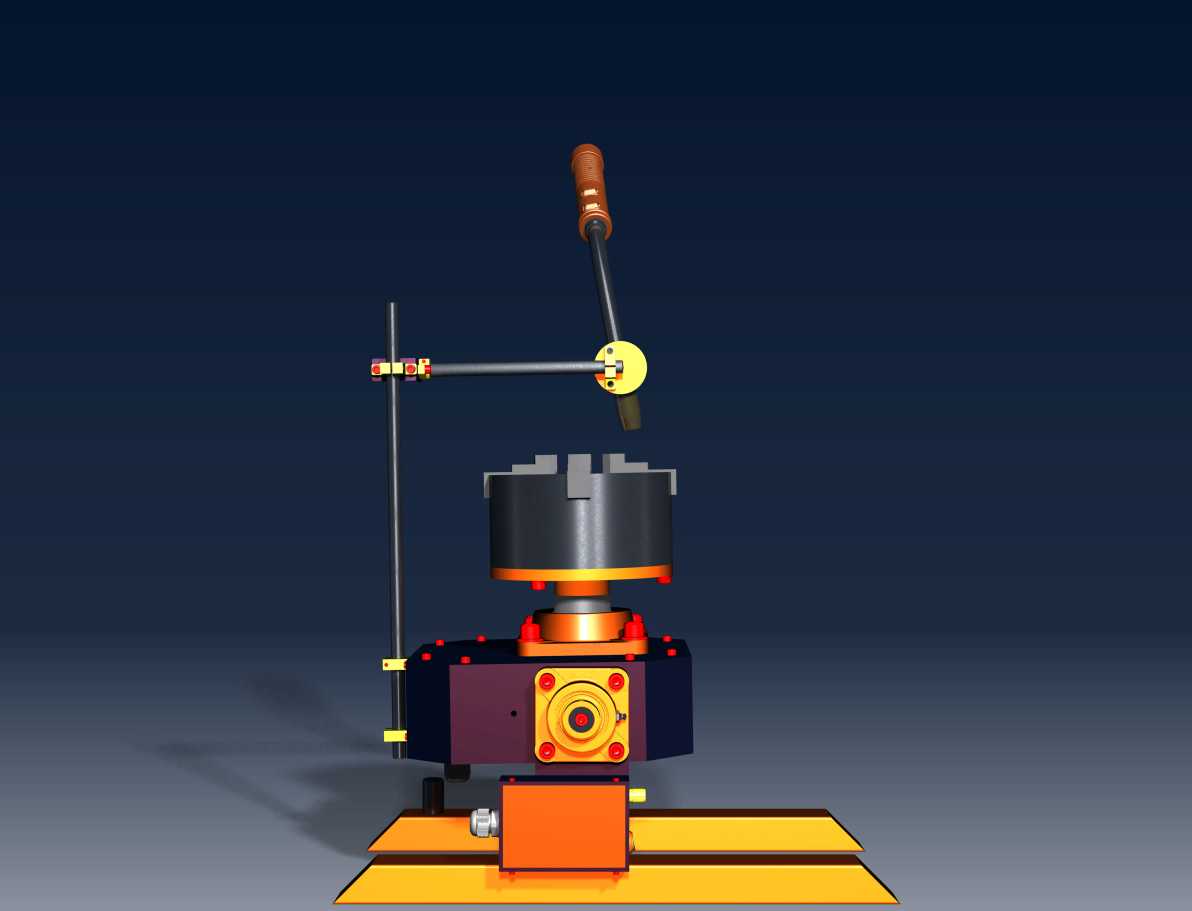

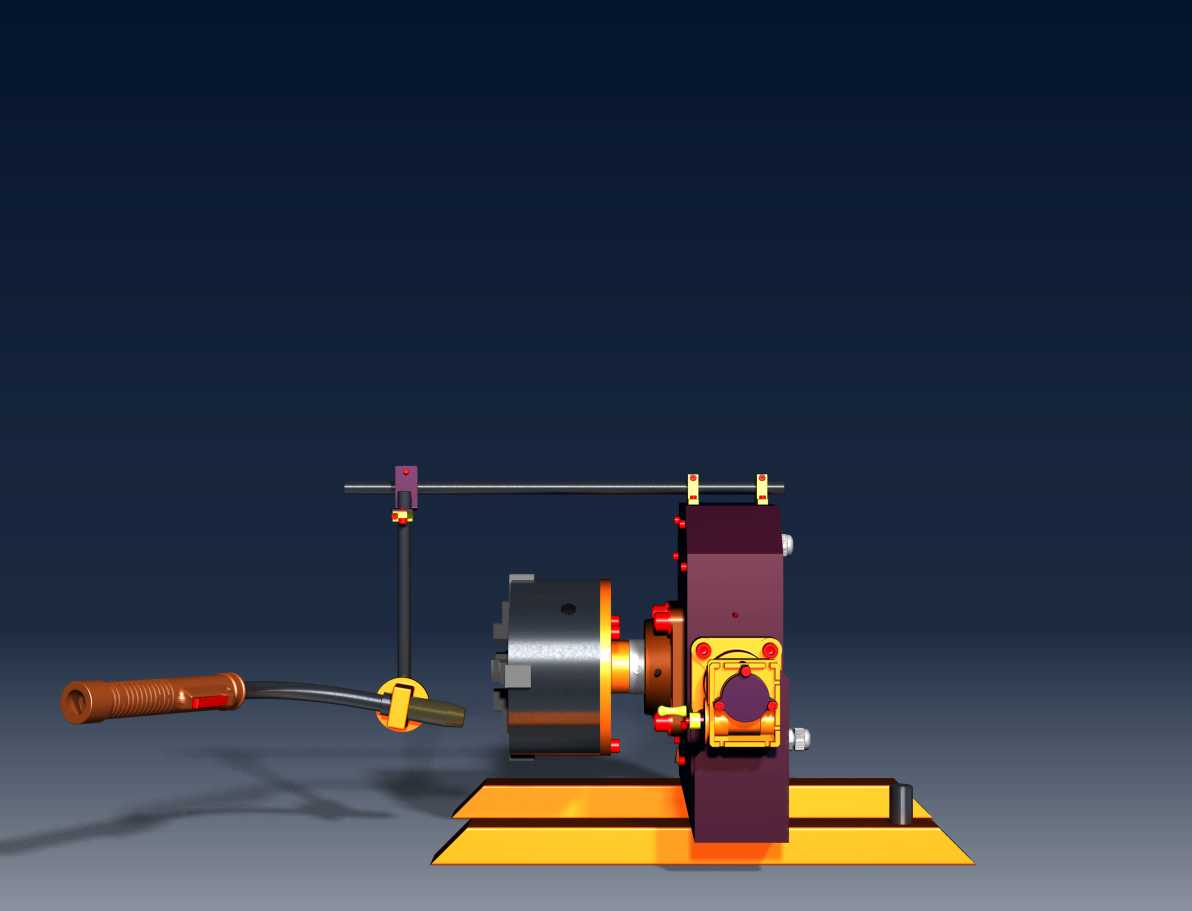

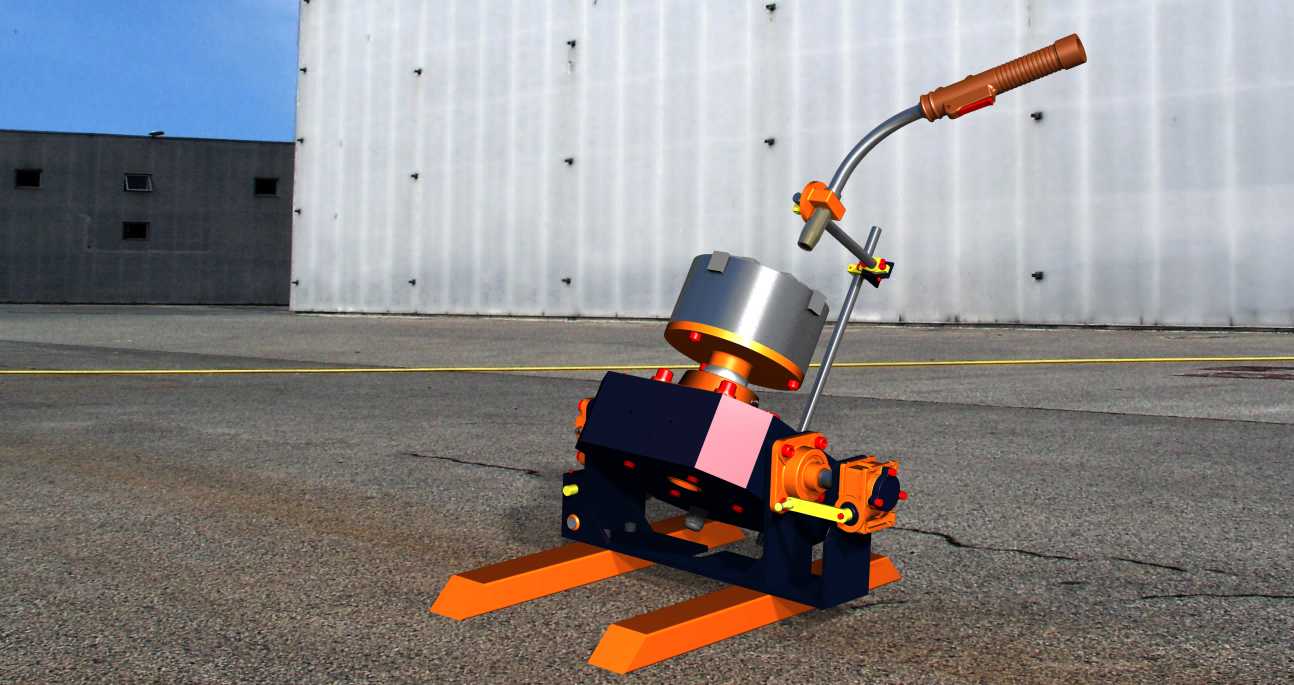

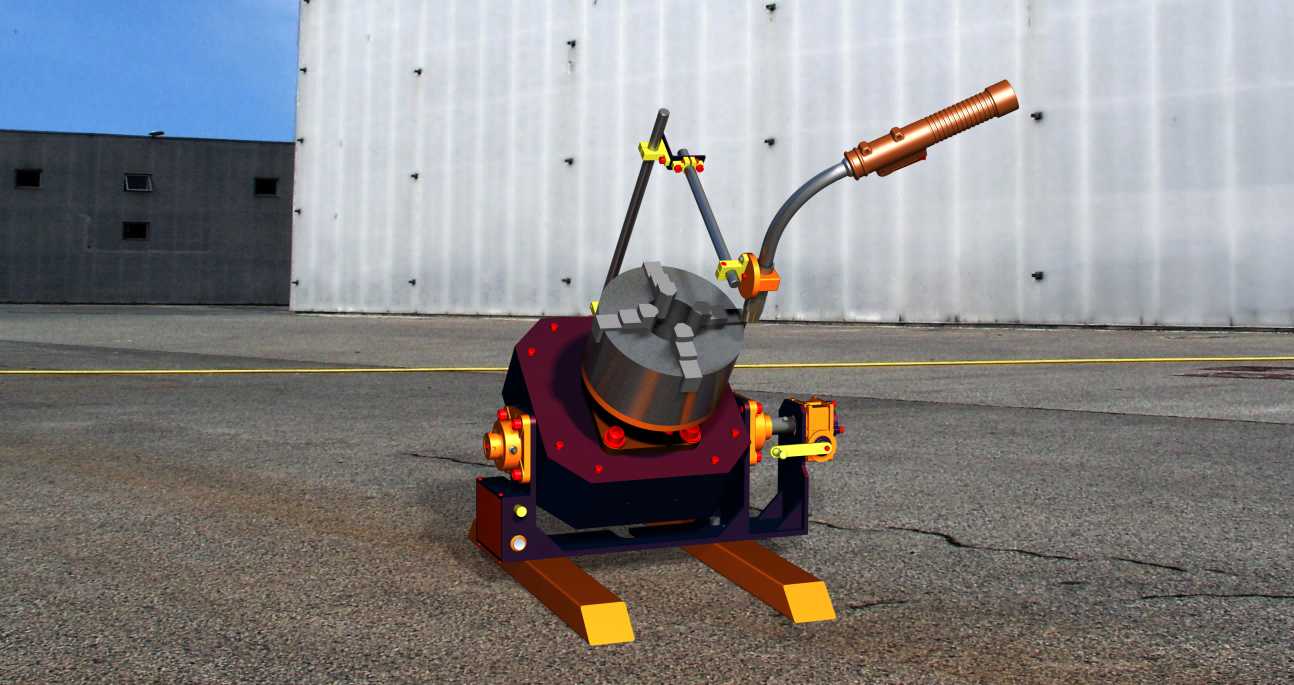

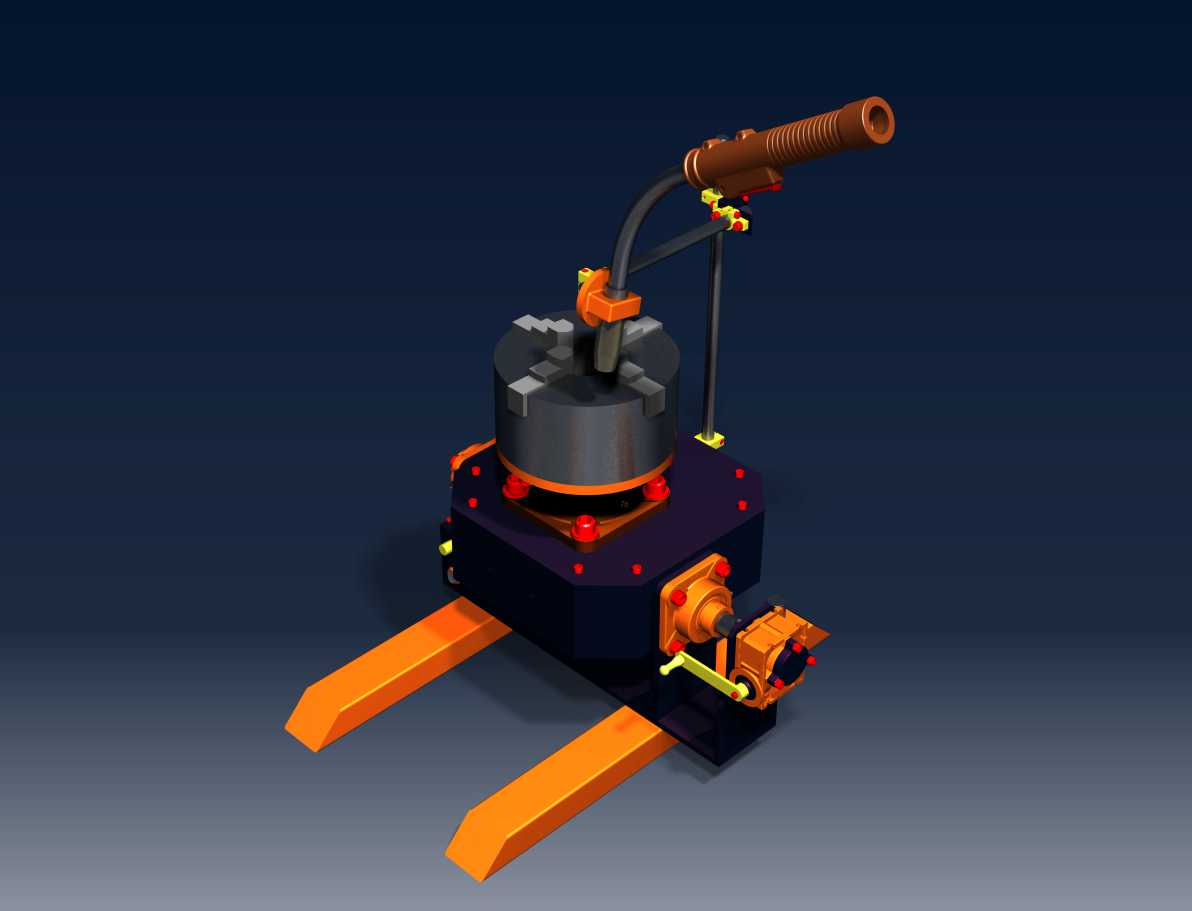

　　在钢结构件焊接、管材切割下料的车间作业场景里，这类带旋转控制器的变位转盘是一线工位上的实用辅具，主要解决异形工件、筒类件焊接切割过程中需要反复翻转、调整作业角度的痛点，避免工人围着工件挪动位置、反复吊装翻转的低效操作。从结构设计来看，整套装置底部采用叉型支撑脚布局，支撑脚向外延伸出足够的跨距，安装时直接放置在平整的硬化车间地面即可，无需额外打膨胀螺栓固定，支撑脚的接触面积经过核算，在承载额定重量的工件时不会出现侧翻风险，整体安装边界宽度适配常规1.2米宽的工位通道，不会占用过多作业空间。核心的回转承载部分采用夹装式结构，可适配不同直径的筒状、盘状工件装夹，夹爪的行程覆盖车间常见的中小规格焊接件尺寸，

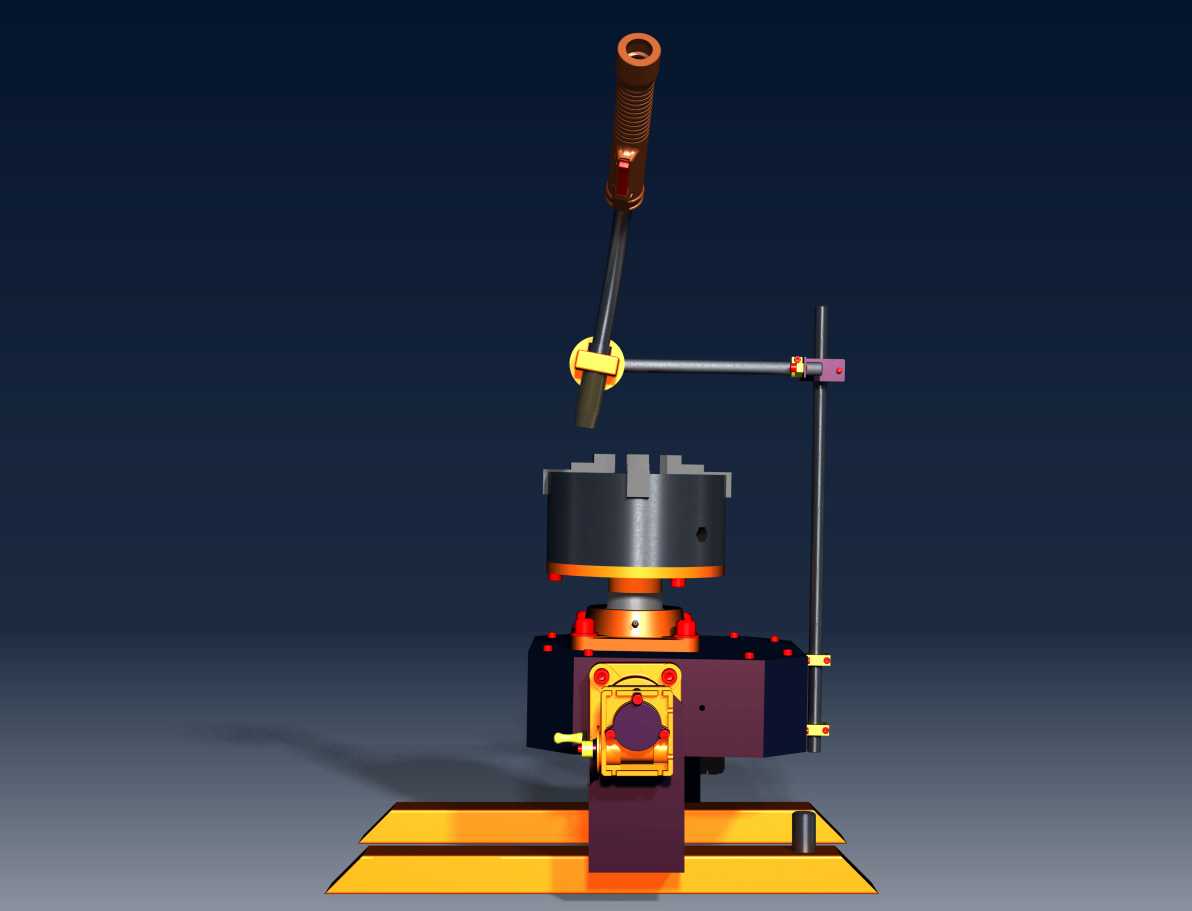

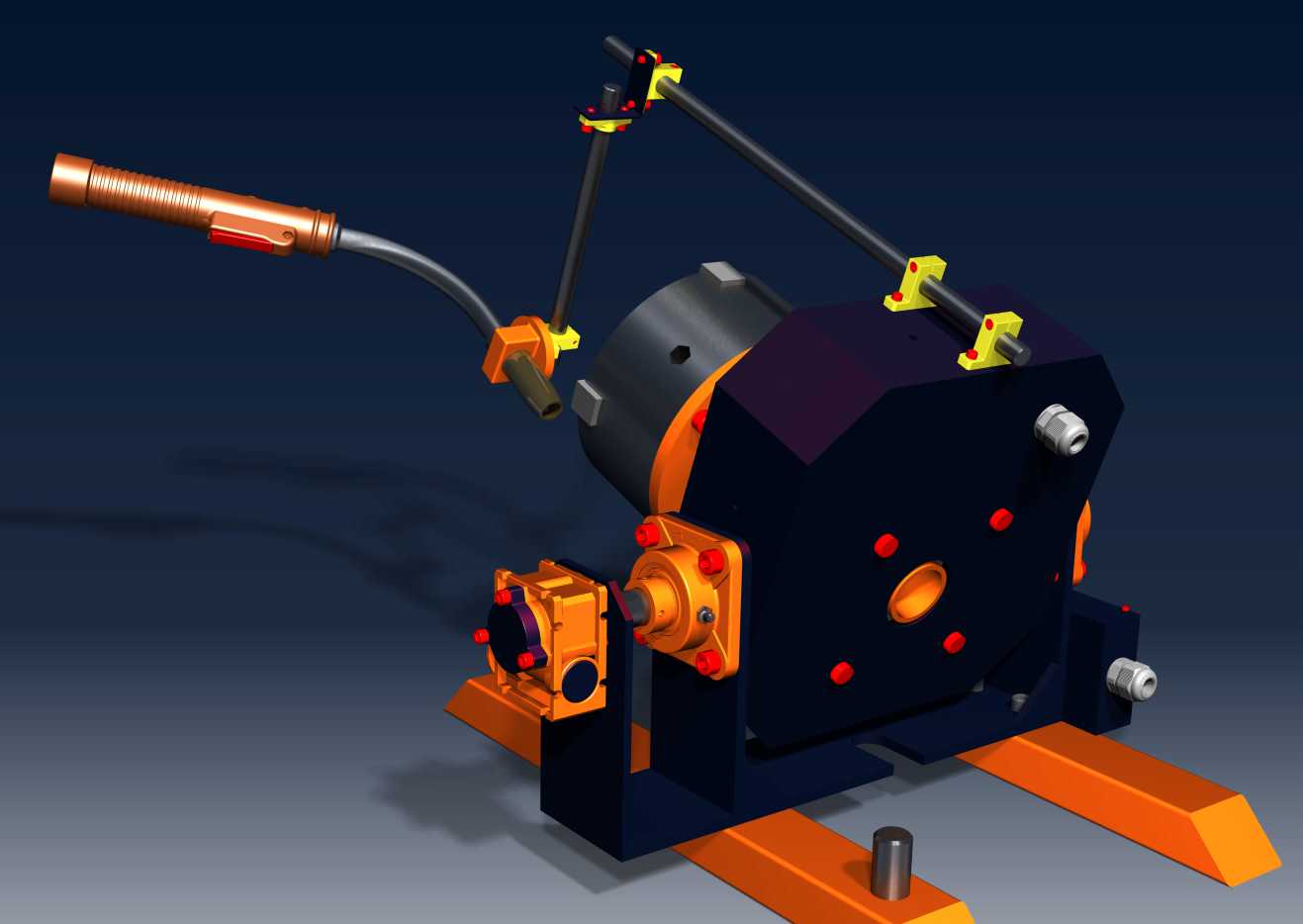

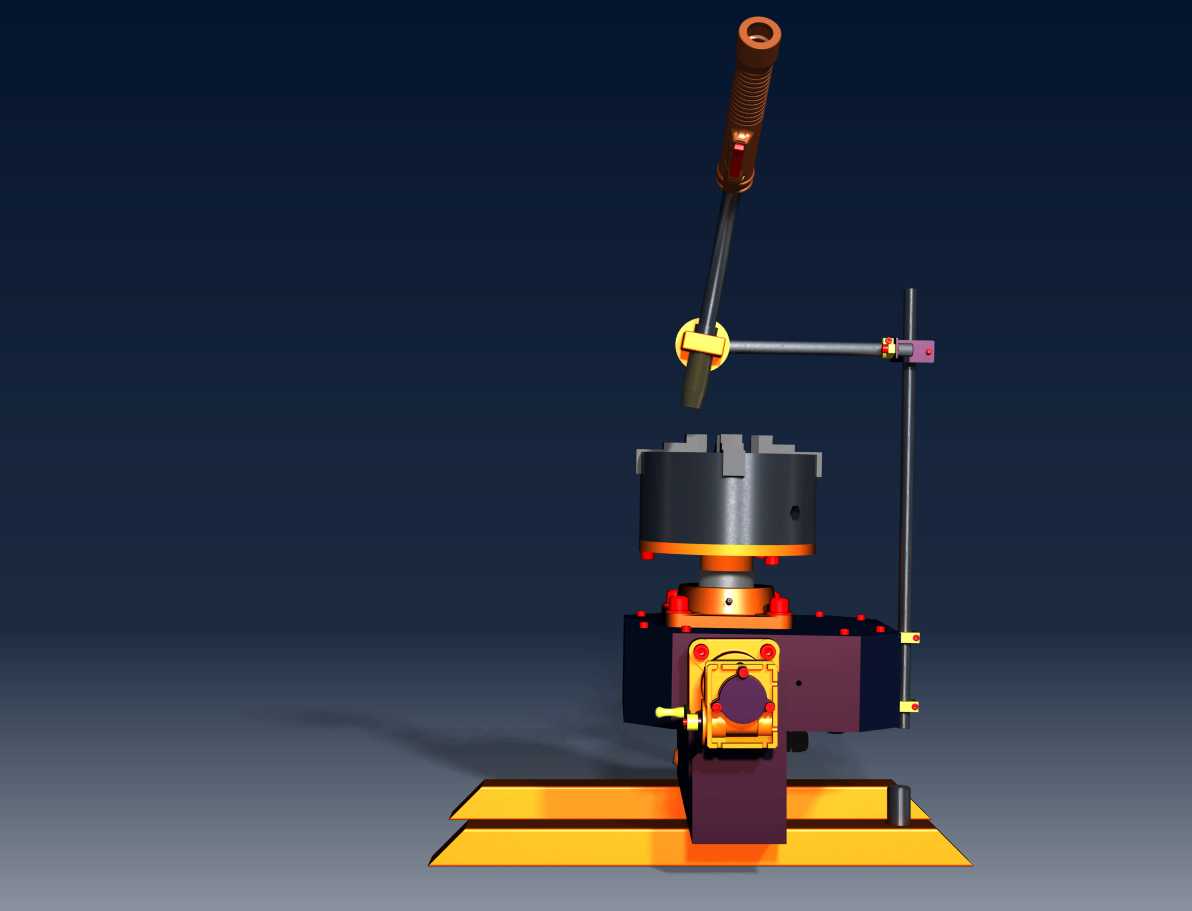

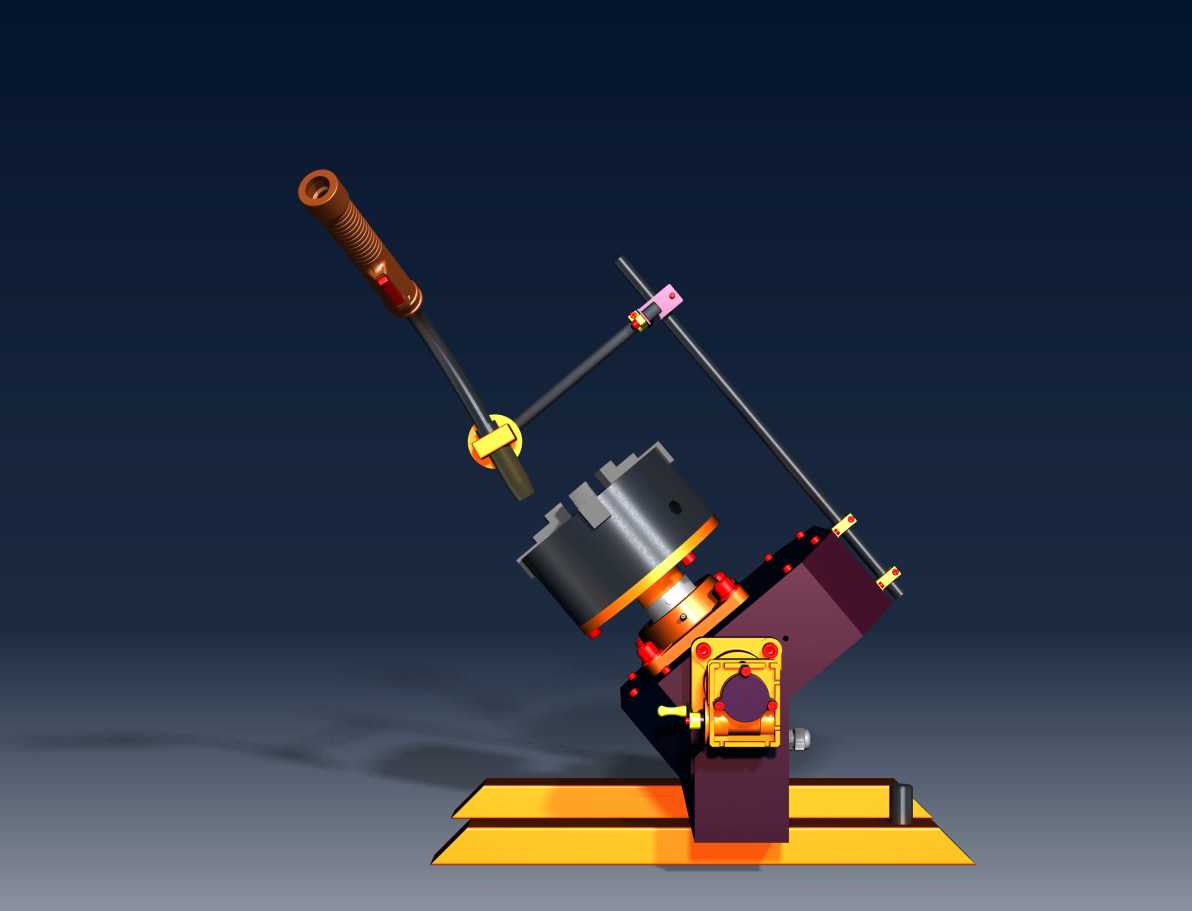

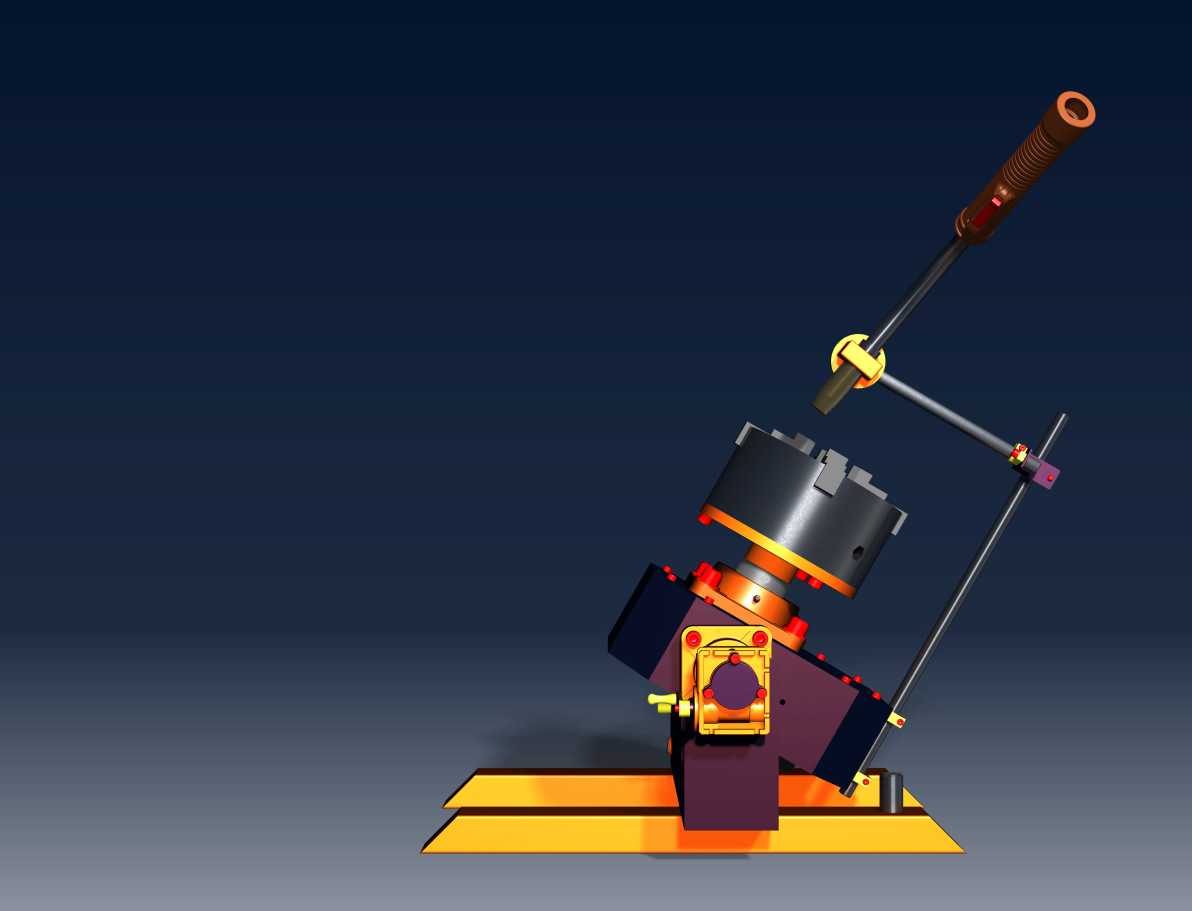

　　装夹后工件的同轴度偏差控制在作业允许范围内，避免旋转过程中出现工件甩动、焊缝偏移的问题。侧置的旋转控制机构集成了手动操作手柄与传动组件，传动部分采用蜗轮蜗杆结构，具备反向自锁特性，当调整到目标作业角度后可自动锁止，无需额外加装锁紧销，工人在焊接或切割作业时不会因为工件自重出现回转偏移。操作手柄的握持位置按照人体站立作业的高度设置，工人站在工位侧方即可单手完成角度调整，不需要弯腰或者探身操作，长时间作业的疲劳度更低。整套设备的主体承力结构采用厚钢板焊接成型后做去应力处理，避免长期承重出现结构变形，外露的传动部件做了防护设计，防止焊接飞溅、切割铁屑进入传动间隙造成卡滞。在实际应用中，这类转盘可搭配手工电弧焊、等离子切割机等常规设备使用，

　　针对法兰环缝焊接、管材相贯线切割、小型结构件多面焊接等工序，能将工件需要作业的面始终调整到最便于工人操作的平焊、平切位置，既可以提升焊缝成型质量、切割断面的平整度，也能减少工件吊装翻转的次数，降低起重设备的占用时间，单工位的作业效率可得到明显提升。设计过程中针对回转部分的阻尼做了适配调整，转动时的阻力均匀，既不会因为过松导致角度调整时窜动，也不会因为过紧造成操作费力，同时在旋转限位处设置了软缓冲，避免调整到极限角度时出现刚性碰撞损伤结构。
