多接口集成式工业管道组件结构设计

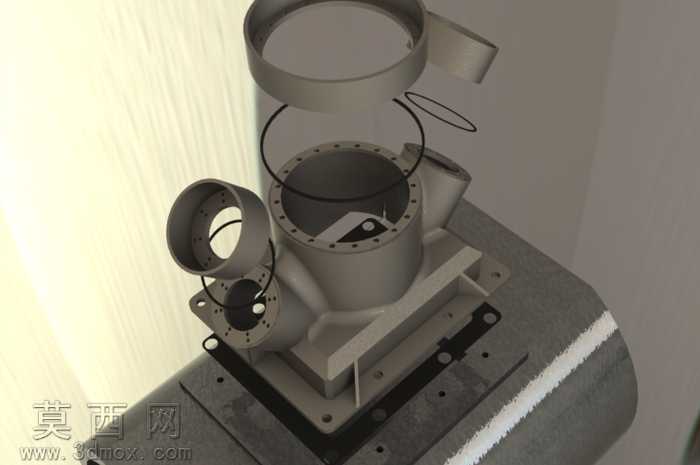

本管道组件采用三维参数化建模方式完成整体设计，建模过程中优先梳理各管路接口的空间排布逻辑，以中心腔体为核心载体，分别规划轴向大口径主接口、侧向斜向分支接口、底部支撑定位结构的相对位置，确保各接口的通径、连接法兰的孔位分布完全符合工业管路的通用连接标准。建模阶段对法兰盘的螺栓孔采用阵列特征批量生成，逐一校验孔位的同轴度与节距公差，避免后续装配出现干涉问题；针对接口处的密封槽结构做了精细化的特征处理，预留了标准密封圈的安装余量，槽体的深度、宽度参数完全适配常规O型圈的尺寸规格，保障管路连接后的密封性能。渲染阶段为模型赋予了哑光金属材质，模拟工业铸造管件的表面质感，通过调整材质的粗糙度、金属度参数还原铸件的细微磨砂纹理，场景布光采用侧方柔光搭配局部补光，清晰呈现各接口的轮廓结构、腔体内部的空间形态以及支撑底座的安装孔位细节。结构设计上充分考虑了管路集成的实用性，将多个不同走向、不同通径的管路接口整合在单一主体上，减少了管路系统中分散管件的连接节点，降低了泄漏风险；底部的支撑安装座设置了多组固定孔位，可直接适配不同的安装基面，侧面的小口径接口可用于安装压力检测、温度检测等辅助元件，整体结构紧凑，空间利用率高，能够满足复杂工业管路系统的流体输送、分支汇流需求。设计过程中反复调整各分支接口的倾斜角度，在保证流体流通顺畅的前提下尽可能压缩整体占用空间，同时对各部位的壁厚做了均匀化处理，避免出现应力集中的薄弱区域，兼顾了结构强度与轻量化的设计要求。
