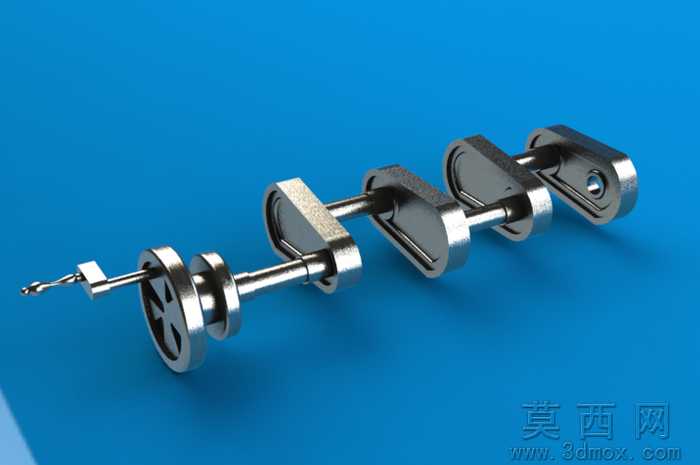

本作品为多拐式手曲轴传动部件的三维建模成果,建模过程严格遵循机械传动零件的设计规范,从结构合理性、装配适配性与实际传动需求出发完成全流程设计。建模初期先梳理手曲轴的功能逻辑:该部件作为手动动力系统的核心传动件,需要将输入端的旋转扭力通过多组偏心曲柄结构传递至后续执行端,同时保证手动操作时的力矩平衡与转动顺畅度,因此首先确定主轴的同轴度基准,以主轴中心轴线为全局建模基准,依次规划输入端连接段、多组偏心曲柄拐段、输出端定位段的轴向尺寸与径向参数。建模阶段采用参数化草图驱动特征的方式构建主体结构:首先绘制主轴的径向截面草图,通过拉伸特征生成主轴基础轴身,随后针对每一组偏心曲柄结构,以对应偏移距离的偏心轴线为基准,绘制曲柄臂与曲柄销的截面轮廓,通过拉伸、布尔合并特征将曲柄结构与主轴身整合为整体,同时在输入端设计适配手动驱动的连接结构,添加钻夹头式的钻头装夹位,满足手动钻孔类操作的功能需求,在输出端设计带安装孔的连接耳结构,用于对接后续传动组件。细节处理阶段,对所有轴肩位置添加符合机械加工规范的过渡圆角,避免应力集中导致的部件断裂风险,对曲柄臂的边缘做倒角处理,去除锐边保证装配与使用的安全性,同时在主轴对应位置设计限位轴肩结构,用于装配时的轴承定位,保证轴体转动时的径向稳定性。材质与渲染阶段,为模型赋予金属合金钢材质,调整材质的金属度、粗糙度参数还原钢制零件的哑光金属质感,添加细微的表面纹理模拟机加工后的表面肌理,场景采用纯色蓝色背景突出模型主体,打光采用多组柔光光源从不同角度照射,清晰展现轴体的结构层次、偏心曲柄的空间排布以及各段轴径的尺寸差异,同时通过光影效果突出金属零件的立体感与结构细节。整体结构设计充分考虑手动传动的受力特点,多组曲柄沿轴向等角度错位排布,保证转动过程中的力矩输出平稳,避免手动操作时出现卡顿或受力不均的问题,各段轴径尺寸经过受力校核,满足手动输入扭矩下的强度要求,整体模型结构完整,特征清晰,可用于手动动力设备的结构展示、装配模拟以及相关机械原理的教学演示。
- 上一篇:实木材质AK北方式操作手柄三维设计
- 下一篇:带键槽8英寸孔链轮三维结构设计
- 全部评论(0)
- 模板大小 1.22 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2010,效果图,其它,
- 软件分类 通用机械零部件
