金属传动请轮精密结构三维设计

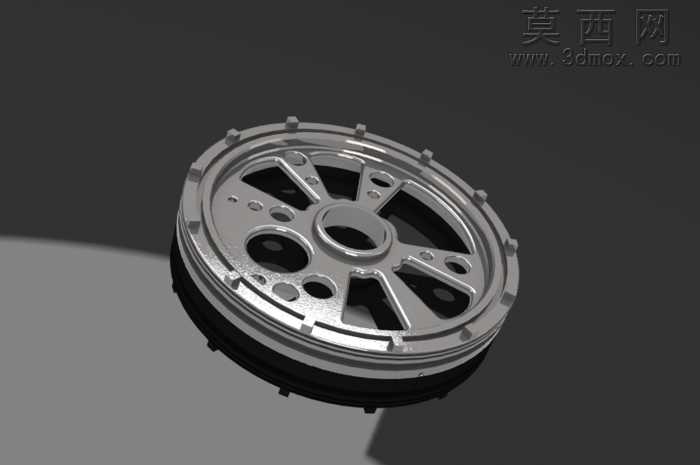

本作品为金属传动请轮的三维建模设计成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先以中心轴孔为定位基准，绘制轮体的内外轮廓回转截面，通过回转特征生成轮体的基础胚体，保证轮体的同轴度与基础尺寸精度。针对轮面的镂空减重结构，采用草图阵列结合拉伸切除的方式完成，每一处镂空槽的轮廓都经过尺寸校核，既保证轮体转动过程中的动平衡性能，又最大化降低轮体自身重量，减少传动过程中的惯性损耗。轮缘位置的凸台与卡槽结构，通过拉伸与倒角特征逐一构建，每一处凸台的位置度都符合传动啮合的装配要求，边缘处添加了适配的工艺倒角，避免应力集中问题的出现。材质渲染阶段，为轮体赋予了镀铬金属材质，调整材质的反射率、粗糙度与环境光遮蔽参数，还原金属机加工后的细腻光泽与表面质感，轮体分层位置的橡胶密封结构则赋予哑光黑色橡胶材质，通过材质对比清晰区分不同功能的结构部件，渲染时采用三点布光方案，主光勾勒轮体的金属轮廓，辅光弱化阴影死区，补光突出轮面的细节纹理，最终呈现的渲染效果清晰展现轮体的结构层次与材质特性。结构设计上，轮体采用分层组合式结构，外层金属轮缘负责传动啮合，中层镂空辐条兼顾减重与结构强度，中心轴孔位置设计有定位台阶，保证与传动轴装配时的同轴精度，轮体上分布的多个安装小孔，按照圆周等距阵列排布，用于轮体与其他传动部件的紧固连接，每一处孔位的直径与深度都经过装配干涉校验，确保实际生产装配时无错位问题。整体设计遵循机械零件设计的公差规范，所有配合面都预留了合理的公差余量，既满足三维展示的视觉效果，也具备实际生产加工的参考价值，建模过程中每一个特征都保留了完整的参数化历史记录，方便后续根据不同的传动需求调整轮体的直径、槽数、安装孔位等参数，适配不同的传动场景使用。
