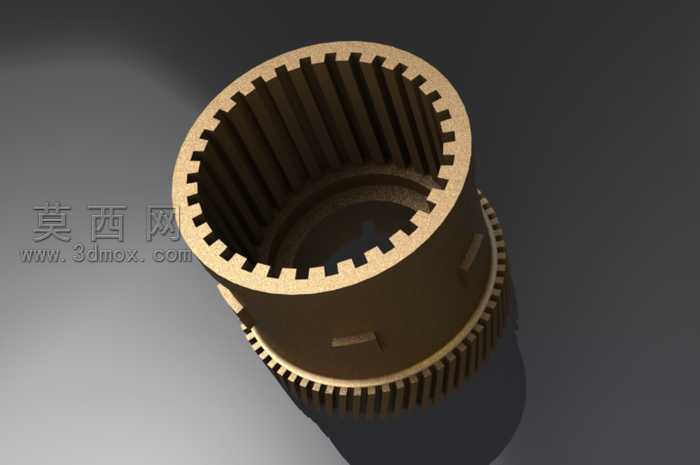

本作品为组合式传动齿套三维建模设计,采用SolidWorks完成全参数化建模流程,建模阶段首先以齿廓渐开线方程为核心基准,分别绘制内齿与外齿的齿形轮廓草图,通过拉伸凸台命令生成齿套主体基体,再对内外齿形分别进行阵列切除与拉伸凸台操作,精准还原内花键齿与外直齿的齿形参数,保证齿距、齿高、齿厚等关键尺寸符合传动啮合的公差要求。建模过程中对齿根过渡圆角进行了精细化处理,避免应力集中问题,同时在齿套外壁设计了定位卡槽结构,用于装配时的周向限位,提升部件安装的稳固性。渲染阶段采用金属铜质材质赋予模型,调整材质的粗糙度、金属度参数模拟真实金属件的哑光金属质感,搭建三点布光系统,主光源从斜上方投射突出齿形的立体轮廓,辅光源补亮暗部细节避免齿槽区域死黑,背景采用渐变灰色调突出模型主体,通过环境光遮蔽效果增强结构的层次感,清晰展现内外齿的排布规律与整体结构形态。设计思路上,该齿套集成内啮合与外啮合两种传动接口,可实现同轴不同传动比的动力传递需求,适用于紧凑空间内的多级传动场景,建模时所有参数均关联全局变量,可根据实际传动需求快速修改齿数、模数、齿宽等核心参数,大幅提升模型的复用性与改型效率,结构设计兼顾传动强度与装配便利性,内外齿的同轴度公差在建模阶段通过基准轴约束严格控制,保证后续加工装配后的传动平稳性,降低运行过程中的噪音与磨损。
------分隔线----------------------------
- 上一篇:头光存储模块工业结构件三维设计
- 下一篇:创意钛制环形嵌金结构零件设计
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 1.68 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2010,效果图,STL,其它,
- 软件分类 通用机械零部件
