螺旋联动水滴效应动态展示机械结构

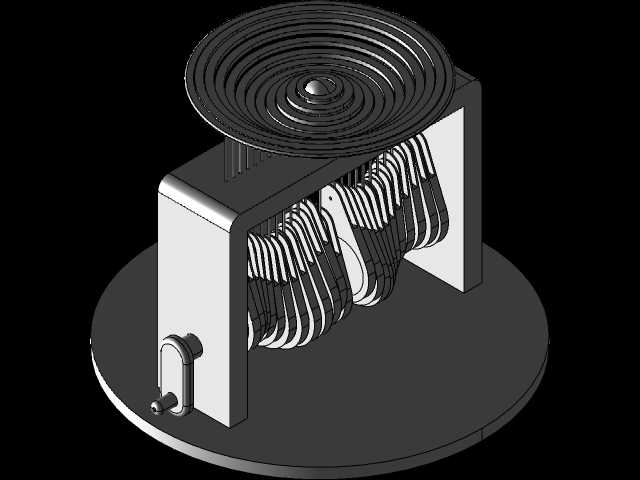

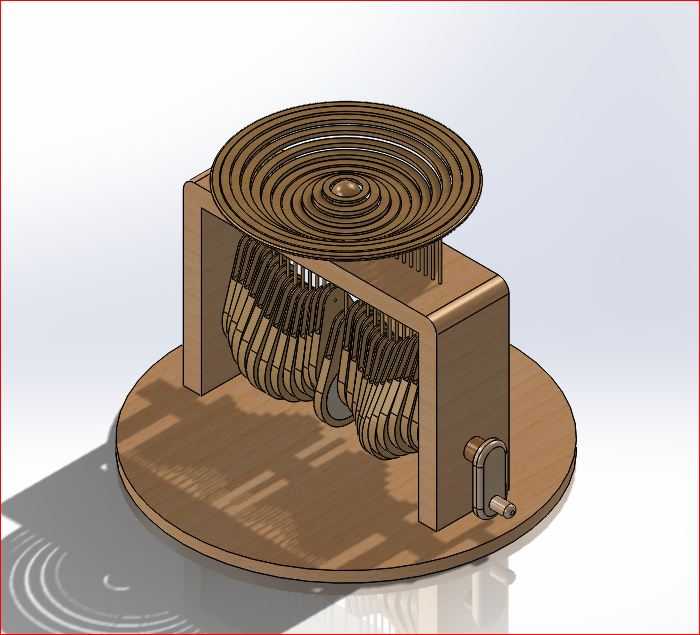

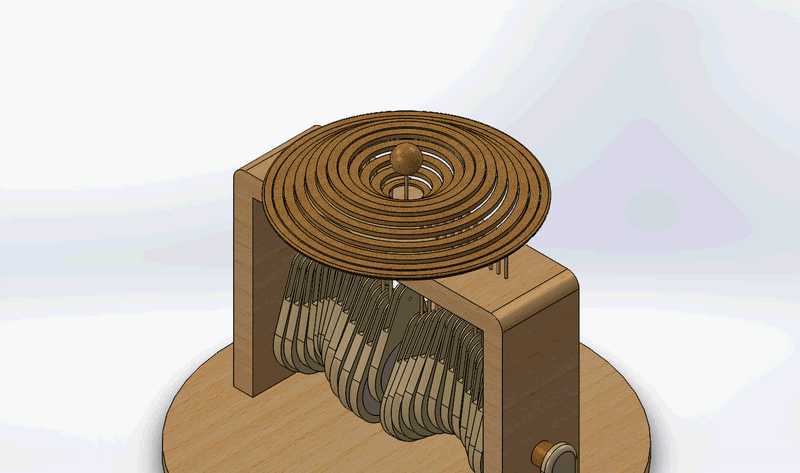

　　这款螺旋联动结构的核心设计逻辑，是通过多层同心螺旋环的同步差速转动，配合下方垂挂的异形片状构件的有序摆转，模拟水滴落入水面后逐层扩散涟漪的视觉效果，属于典型的机械动态艺术展示装置，常应用于科普展项、商业空间美陈、机械创意摆件领域，依靠纯机械传动实现连贯的动态视觉输出，无需额外的特效介质辅助。从结构布局来看，装置整体采用立式框架承载，底部为圆形安装基座，基座上固定两组对称的立式支撑臂，支撑臂顶端承接上层的螺旋环组安装位，所有转动构件的转轴均与基座中心轴线重合，保证多层螺旋环转动时的同轴度，避免转动过程中出现环体剐蹭、卡滞的问题。上层螺旋环组由多圈直径逐次递减的同心螺旋环构成，每一圈螺旋环的截面为窄边矩形，环体之间预留均匀的转动间隙，

　　最中心位置设置球形定位件，作为螺旋环组转动的中心参照，也能在视觉上呼应水滴核心的落点意象。下方垂挂的异形片状构件，沿圆周方向等距排布在支撑臂内侧的转轴上，每一片构件的轮廓都经过弧度拟合，当上层螺旋环按设定转速差逐层转动时，会通过隐藏在支撑臂内部的齿轮传动副带动下方片状构件按顺序摆转，从正面观察时，片状构件的连续摆转刚好能和上层螺旋环的扩散转动形成视觉联动，复刻水滴涟漪从中心向外扩散、逐层衰减的动态过程。在安装边界的设计上，基座直径略大于最外层螺旋环的外径，保证装置放置时的支撑稳定性，整体高度控制在立式展示的适宜区间，不需要额外的安装固定结构，直接放置在平整台面上即可运行，传动部分的动力输入可适配微型手摇结构或者低速减速电机，

　　可根据实际展示场景选择驱动方式。设计过程中需要重点把控多层螺旋环的转动差速比，每一圈螺旋环的转速要从中心向外逐次降低，和真实水滴涟漪的扩散速度衰减规律匹配，避免转速差不合理导致视觉效果失真；同时下方片状构件的摆转角度也要和对应层级的螺旋环转动角度做联动匹配，保证上层环体转动到对应位置时，下方的片状构件刚好摆转到视觉衔接的位置，让整体动态效果连贯无断层。构件的加工适配性上，所有螺旋环和片状构件都可采用薄板激光切割后做层叠固定，支撑框架和基座可采用铣削加工或者3D打印成型，传动副采用小模数齿轮，保证传动过程平稳无明显噪音，适合长时间连续展示运行。这类机械动态装置的核心优势在于将抽象的自然现象通过纯机械结构复现，

　　不需要借助电子屏幕或者流体介质，依靠构件本身的运动传递视觉效果，在科普场景中可以直观展示机械传动的联动逻辑，也能作为机械美学的展示载体，让观者直观理解差速传动、联动机构的实际运行状态。结构设计时还需要考虑各转动副的间隙配合，螺旋环与中心转轴的配合采用间隙配合，保证转动顺滑无卡滞，支撑臂内部的齿轮组要做润滑预留槽，长期运行时可补充润滑脂降低磨损，延长装置的使用寿命。
