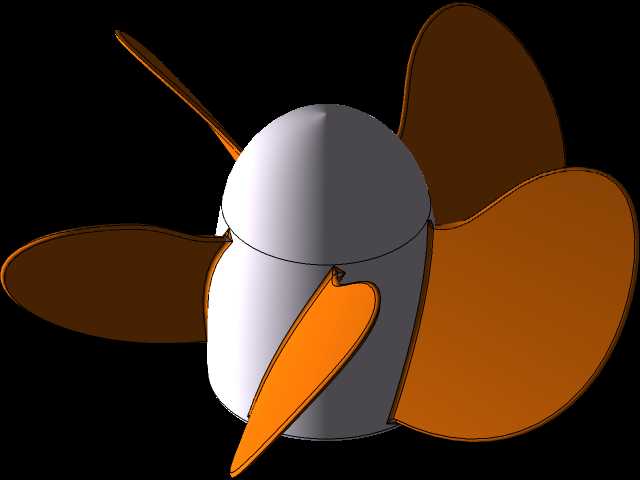

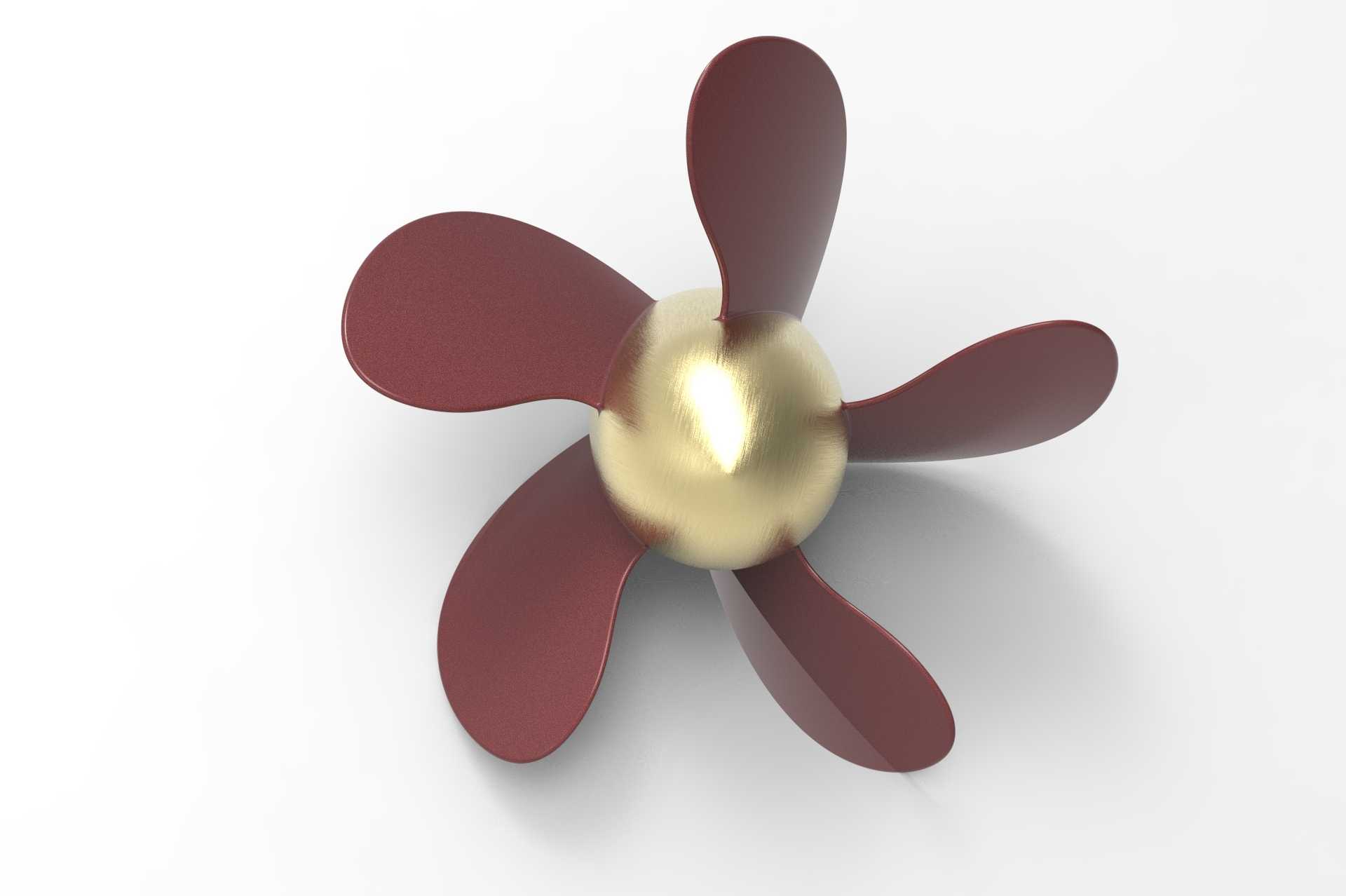

船用五叶螺旋桨仿真结构设计

　　在船舶推进系统的设计环节中，螺旋桨作为核心动力转换部件，其结构合理性直接决定整船的航行效率、振动水平与噪音表现，本次呈现的五叶结构螺旋桨，是面向内河中小型作业船舶、近岸休闲艇类场景开发的仿真验证结构，可直接用于流体性能模拟、轴系匹配校核、安装干涉检查等工程环节。从实际应用场景来看，这类五叶螺旋桨相比常规三叶、四叶结构，更适配对振动控制有要求的船舶，比如搭载精密探测设备的作业艇、内河观光游船，五叶结构在相同转速下的叶频更高，单叶载荷更低，运转时产生的脉动压力更小，能有效降低船体艉部的结构振动，避免振动传导至舱内影响乘员体验或干扰精密设备运行。从功能特性上看，该螺旋桨采用球面整流毂体设计，毂体与桨叶的过渡区域做了连续顺滑的曲面处理，

　　可减少桨毂后方的涡流分离，降低伴流不均匀带来的效率损失；五片桨叶采用大侧斜构型设计，叶根到叶梢的剖面翼型从厚翼型逐步过渡到薄翼型，叶根区域保留足够的结构强度，可承受轴系传递的最大扭矩，叶梢区域做了削薄处理，能减少梢涡产生的空泡现象，延长桨叶的使用寿命，同时降低空泡带来的剥蚀损伤与航行噪音。在设计思路层面，该结构完全围绕实船安装边界与推进性能匹配展开，首先确定桨毂的内孔直径与艉轴的配合公差范围，保证安装时的同轴度要求，避免运转时出现偏心振动；桨叶的盘面比经过匹配计算，适配对应吨位船舶的主机功率区间，既不会因为盘面比过大增加轴系负载，也不会因为盘面比过小导致单叶载荷过高引发空泡。外形尺寸方面，该螺旋桨的直径适配中小型船舶的艉部吃水深度，

　　安装时叶梢与船底板、舵叶的安全间隙满足船舶建造规范要求，不会在船舶满载航行、出现纵倾时出现叶梢碰擦船体或舵系的问题；桨毂的轴向长度匹配艉轴的密封装置安装位置，可与现有的艉轴密封、锁紧螺母结构直接适配，不需要额外修改轴系的原有结构。在工程模拟环节，该结构可直接导入流体仿真软件，开展不同航速、不同吃水、不同舵角下的水动力性能计算，获取推力系数、扭矩系数、敞水效率等核心参数，也可用于开展流固耦合仿真，校核桨叶在最大推力工况下的结构变形量与应力分布，验证桨叶根部的结构强度是否满足长期运转要求；同时该结构也可用于安装干涉检查，在船舶三维总布置环节中，验证螺旋桨与艉柱、舵系、艉轴支架的空间位置关系，避免实船建造时出现部件干涉的问题。

　　从实际使用的角度出发，这类五叶螺旋桨的结构设计还考虑了日常维护的便利性，桨毂端面的锁紧结构采用标准紧固件连接形式，拆装时不需要专用工装，可在船坞或靠岸状态下快速完成桨叶的检修或更换；桨叶表面的曲面顺滑度满足涂装要求，可直接喷涂防污漆，减少海洋生物附着对推进效率的影响。在结构细节上，每片桨叶的螺距从叶根到叶梢做了径向变螺距设计，适配桨盘面上不同半径处的伴流速度分布，让不同半径位置的叶剖面都能工作在最优攻角区间，提升整体推进效率，降低主机的燃油消耗；桨叶的导边与随边都做了圆角处理，避免尖锐边缘在运转时产生应力集中，同时也能减少杂物缠绕桨叶的概率，适配内河航道多漂浮杂物的航行环境。
