深沟球滚动轴承实体结构三维建模

　　做机械结构设计的同行都清楚，旋转支撑部件的选型与建模，是整台设备传动链路设计里最基础也最不能出错的环节，这个滚珠轴承的三维模型，完全是按照实际工业应用里的标准深沟球轴承结构来还原的，没有做多余的简化或者夸张的渲染处理，每一处结构都对应实际加工装配的要求。先从实际应用场景说，这类轴承几乎覆盖了所有需要低摩擦旋转支撑的工况，从小功率电机的输出端支撑，到输送机辊筒的两端转轴固定，再到普通机床的进给轴辅助支撑、小型减速器的中间轴定位，甚至民用设备里的健身器材转轴、家电传动部件，都能看到同结构轴承的身影，它的核心作用就是在支撑旋转轴系的同时，把轴运转过程中的径向载荷、少量双向轴向载荷牢牢承接住，同时把轴和安装座之间的摩擦系数降到最低，减少动力传输过程中的损耗，也避免轴系运转时出现径向窜动影响传动精度。

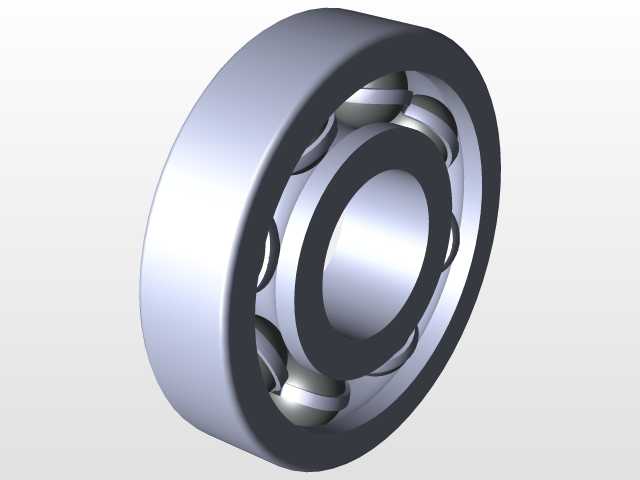

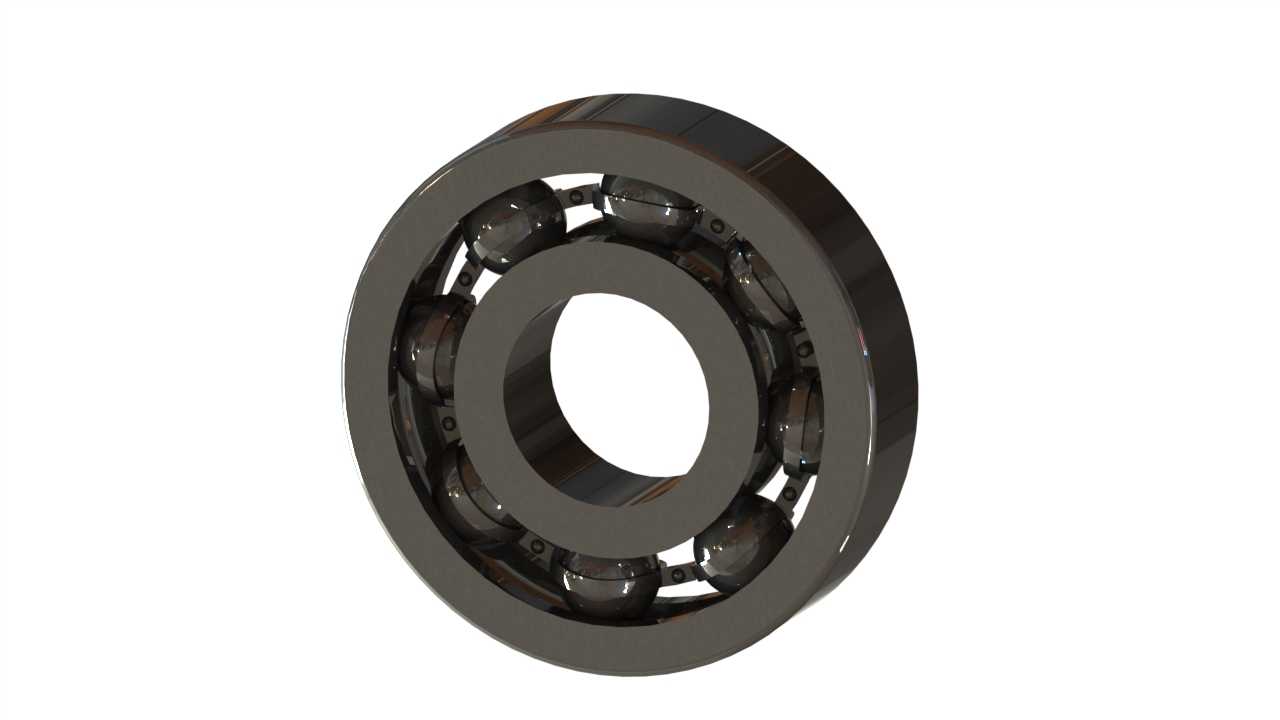

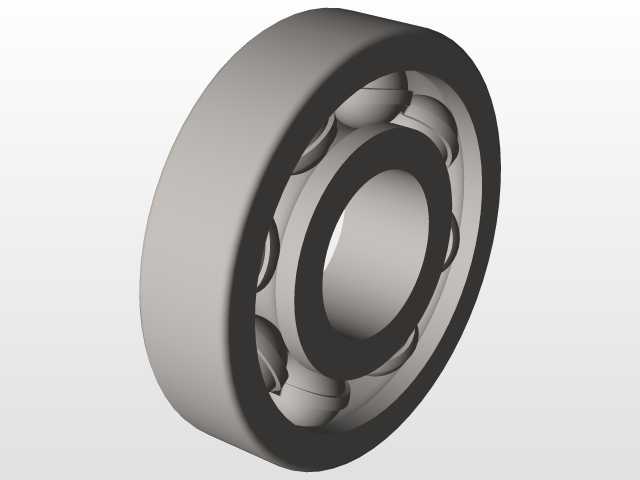

　　从结构设计的还原度来看，这个模型把轴承的四个核心组成部分都做了精准的实体表达：最外侧的外圈是和设备轴承座孔配合的部分，建模时严格还原了外圈的外圆柱面配合基准、内滚道的圆弧曲面曲率，滚道的曲率半径比滚动体钢球的半径略大一点，这个细节是实际设计里的关键——既保证钢球能在滚道内顺畅滚动，又能让接触应力均匀分布，不会出现应力集中导致的早期点蚀失效。内侧的内圈是和旋转轴过盈配合的部分，内孔的圆柱面是和轴颈配合的基准面，外滚道和外圈滚道对应，共同形成钢球的滚动轨道，建模时特意保留了内圈一侧的挡边结构，这个结构是用来限制钢球的轴向位置，承受运转过程中产生的轴向窜动力，避免钢球从滚道内脱出。中间的滚动体也就是钢球，按照标准深沟球轴承的排布数量做了等距阵列，每个钢球的直径和滚道的曲率完全匹配，钢球之间没有出现干涉或者间隙过大的问题，还原了实际装配时钢球和滚道的接触状态。夹在钢球之间的保持架，是很多新手建模时容易忽略细节的部分，这个模型里的保持架采用了浪形冲压保持架的结构，每个兜孔刚好包裹住钢球的赤道位置，既能够把所有钢球等间距分隔开，避免钢球之间直接接触摩擦产生额外的热量和磨损，又不会过度限制钢球自身的旋转自由度，保持架的厚度、兜孔的间隙都参考了实际冲压件的尺寸，没有出现壁厚不合理或者兜孔卡滞钢球的问题。

　　说到安装边界和尺寸配合，做设备选型和装配设计的时候，轴承的安装尺寸是必须卡死的硬指标，这个模型的各部分尺寸比例完全符合常规深沟球轴承的尺寸规范：外圈的外径公差带是按照基轴制配合的要求来对应轴承座孔的加工精度，内圈的内孔公差带符合基孔制配合下和轴颈的过盈配合要求，内圈和外圈的宽度尺寸一致，保证安装时两端面能和轴肩、轴承座端盖的定位面完全贴合，不会出现装配后倾斜的问题。安装时需要注意的结构细节在模型里也有体现，比如内圈的定位轴肩高度不能超过内圈的倒角高度，不然会出现轴承装不到位的情况，外圈的轴承座孔挡肩高度也不能超过外圈的倒角尺寸，不然拆卸时拉马没法卡住外圈端面，这些倒角、挡边让位的结构在模型里都做了对应的还原，能直接用来做装配干涉检查，不用再额外调整结构。

　　从建模思路上来说，这个模型没有为了渲染好看做违背实际结构的改动，所有的曲面都是基于实际加工工艺来构建的：滚道的圆弧面是通过旋转切除生成，曲率连续没有断点，钢球是标准球体通过圆周阵列排布，保持架是通过钣金冲压的逻辑做的等厚结构，没有出现实体建模里常见的壁厚不均、曲面褶皱的问题。对于做课程设计、小型设备开发的设计者来说，这个模型可以直接导入装配体里做轴系的配合验证，检查轴和轴承、轴承和轴承座之间的配合间隙，也可以用来做爆炸视图展示装配关系，甚至可以基于这个模型做有限元分析的前处理，给滚道和钢球添加接触约束，模拟不同载荷下的接触应力分布，不用再从零开始绘制滚道曲率、计算钢球排布位置，能省不少前期建模的时间。

　　实际工况里这类轴承的失效形式很多和安装不到位、选型不匹配有关，比如轴肩过高顶到保持架、配合过松导致内圈跑圈、配合过紧导致轴承游隙过小发热抱死，这个模型把所有装配相关的基准面、定位结构都做了清晰的表达，在做装配设计的时候，可以直接参照模型的结构来设计轴上的定位轴肩、轴承座的挡肩、端盖的压紧尺寸，避免出现结构干涉的问题。另外模型还原的开放式结构（没有带密封圈），也对应了需要定期补充润滑脂的开式传动工况，如果是用在粉尘多、有油污的工况，只需要在这个模型的基础上，在外圈和内圈的密封槽位置添加密封圈或者防尘盖结构，就能快速衍生出密封型轴承的模型，结构基础是完全通用的。
