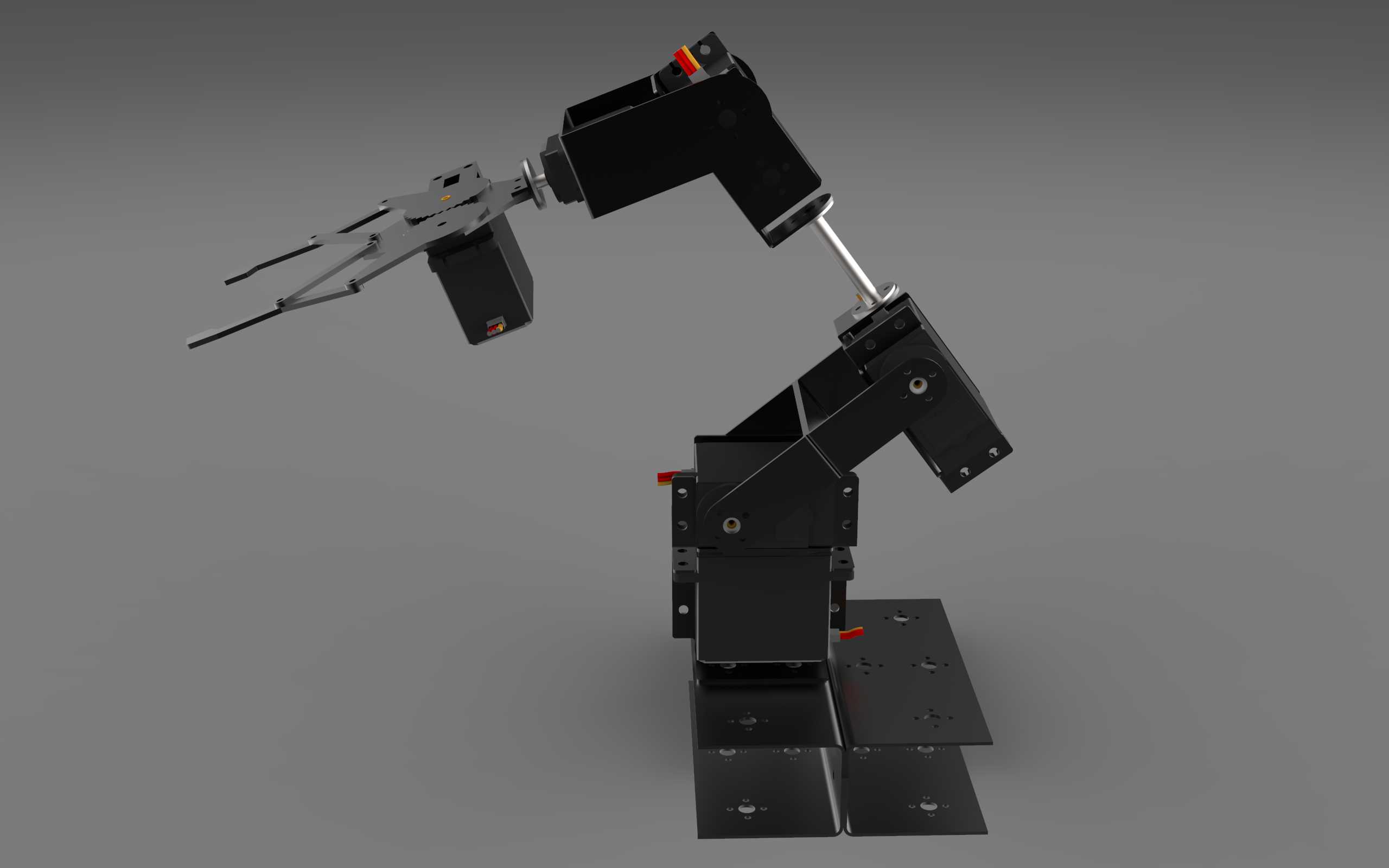

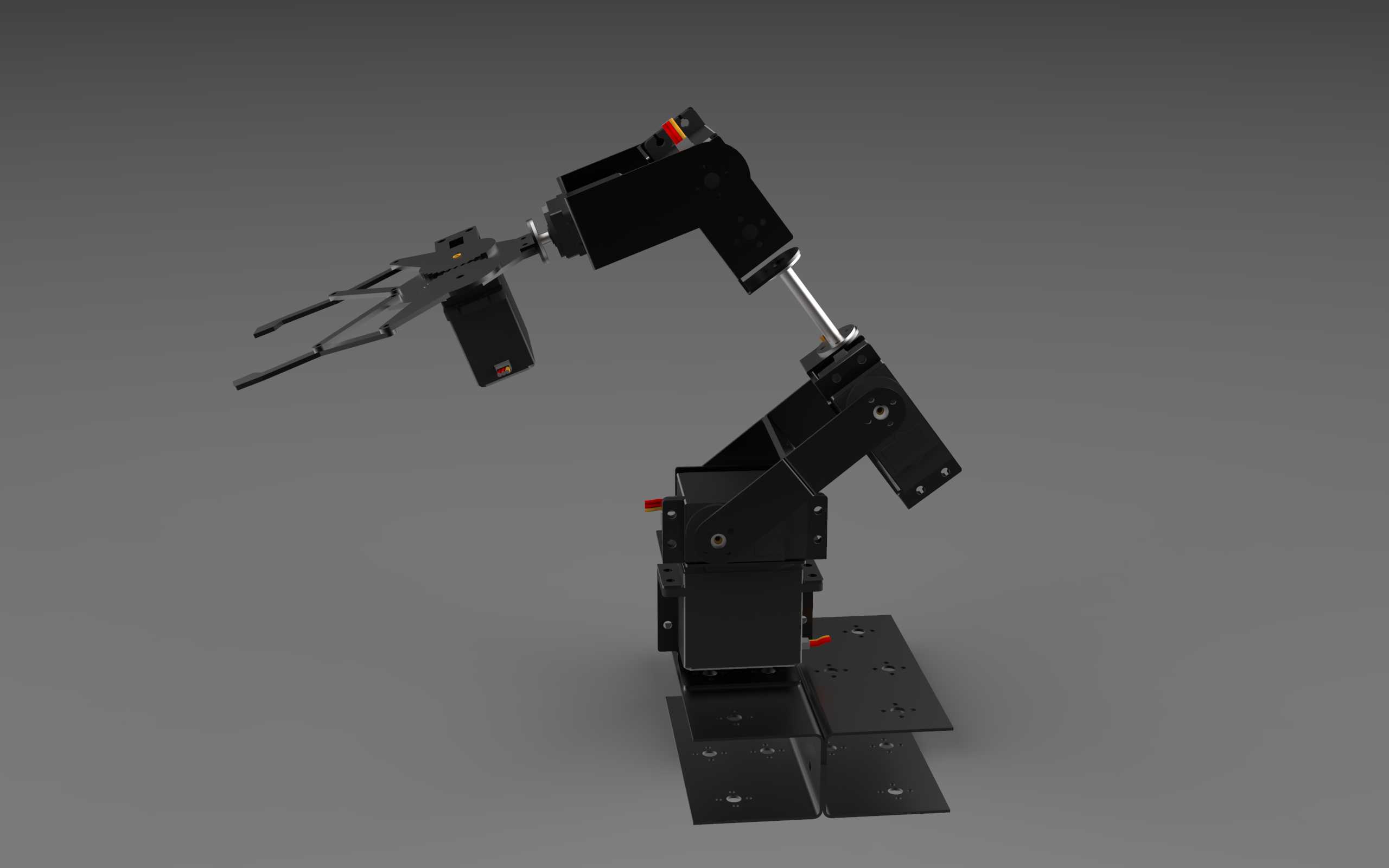

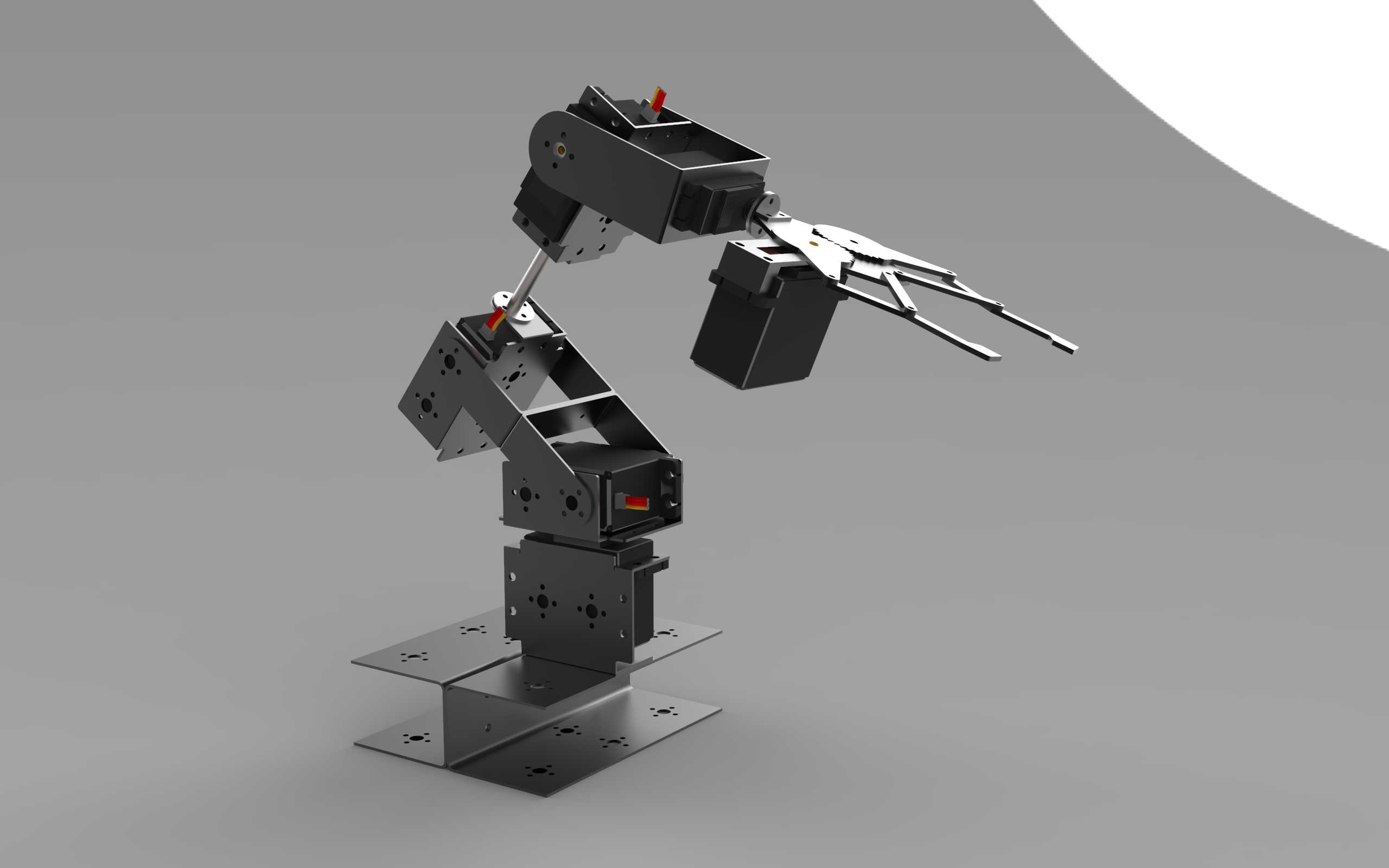

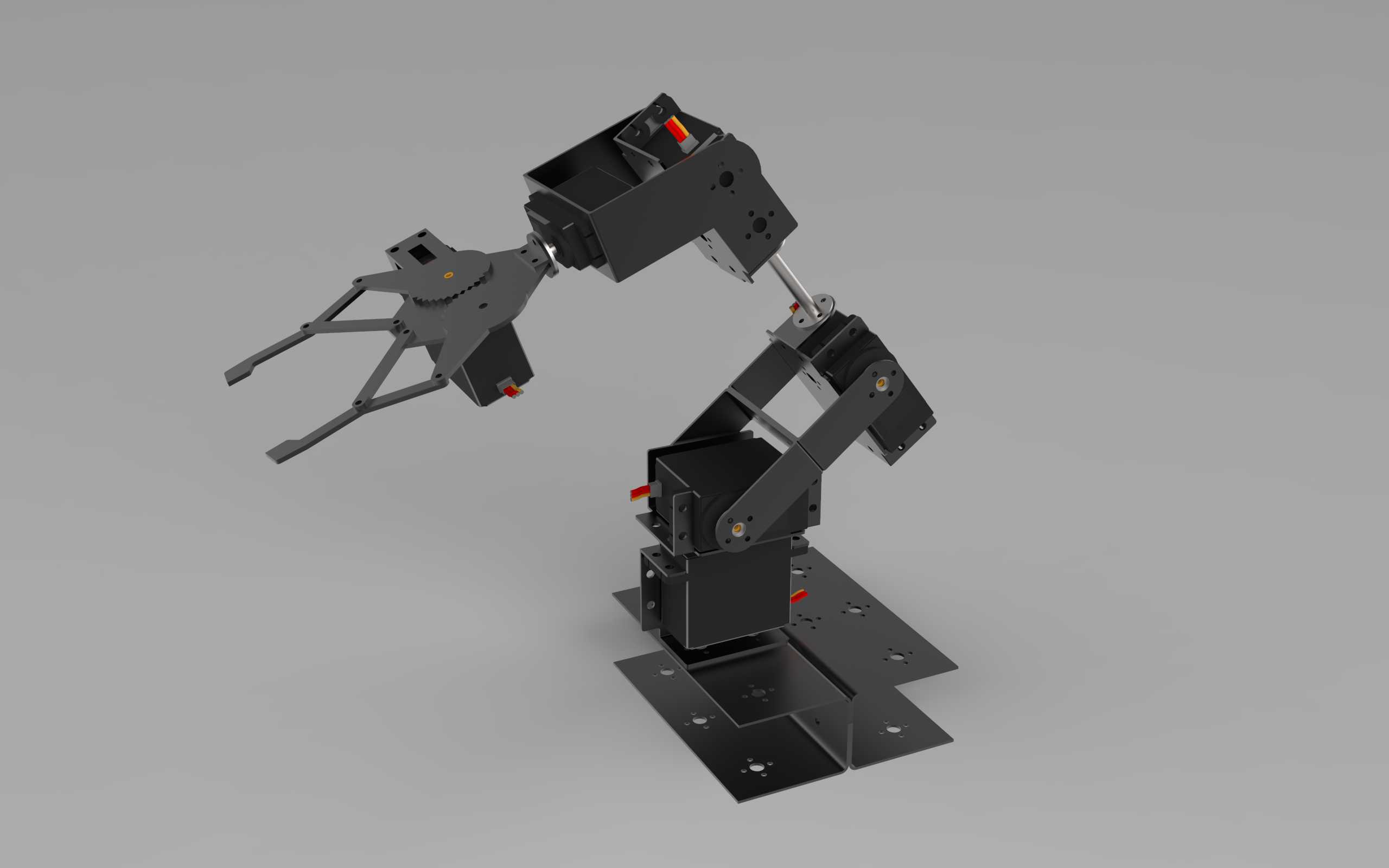

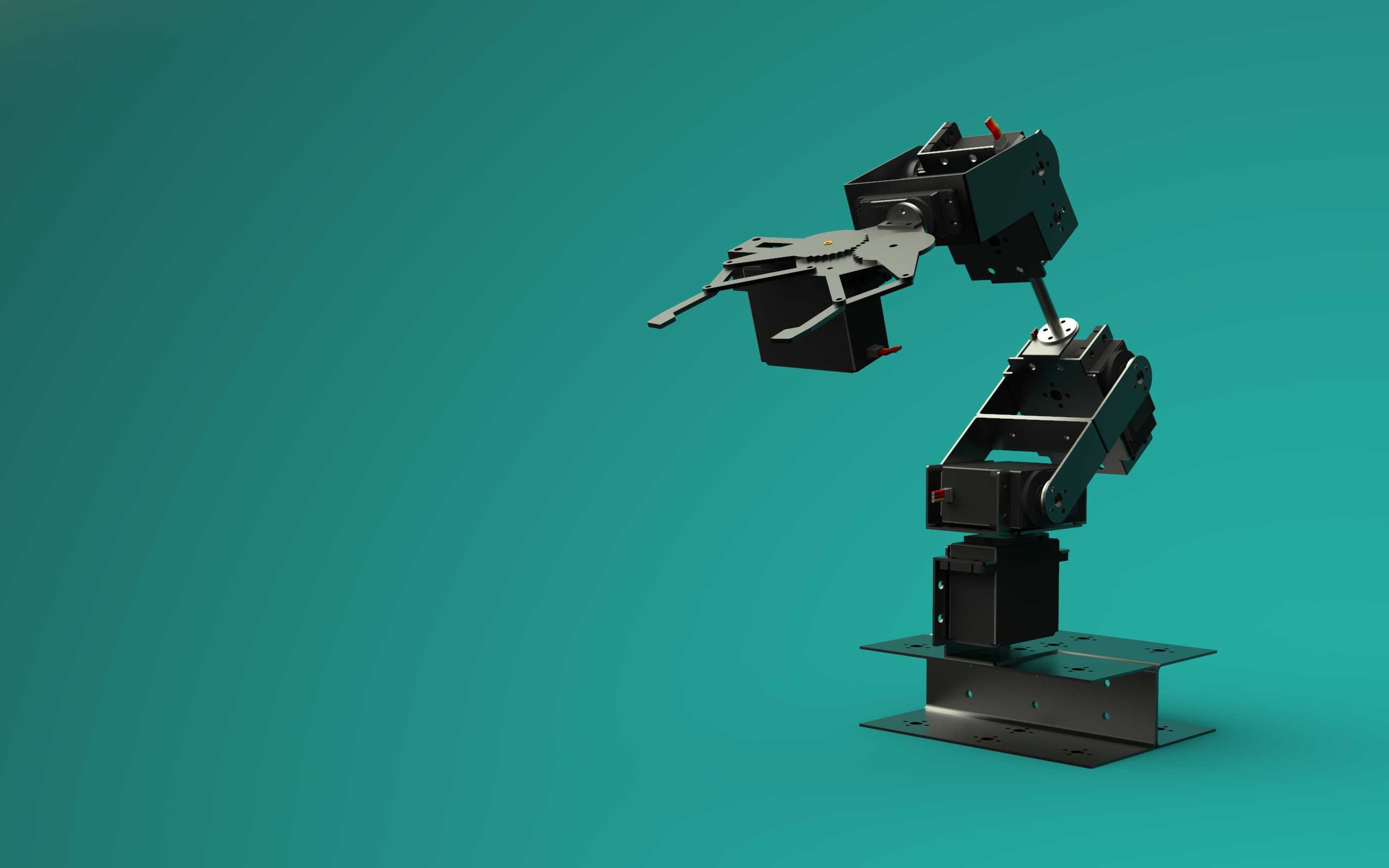

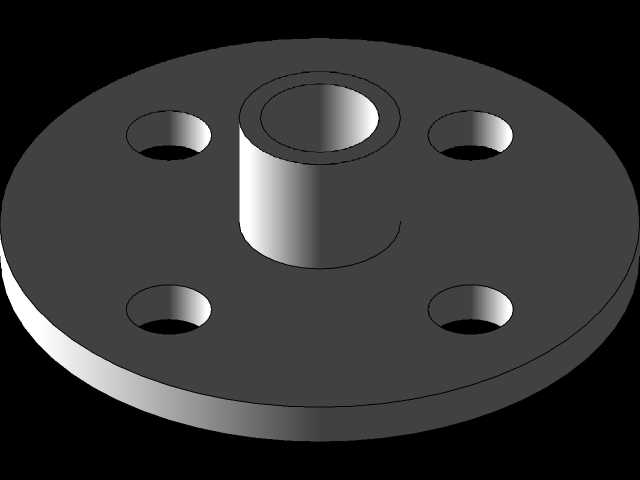

这款多关节夹持式机械臂,核心定位是小型自动化工作站内的末端执行单元,常见应用场景覆盖3C电子产线的小零件上下料、教学实验平台的动作演示、小型装配工位的工件转运,也可适配轻量型检测工位的样品拾取动作,负载区间集中在0.5kg以内,适配绝大多数小型精密零件的搬运需求。从结构设计逻辑来看,整机采用串联多关节布局,底座为双层板式安装结构,预留了多组沉头安装孔,可直接固定在铝型材工作台面或者专用设备支架上,安装边界的底座投影尺寸控制在120mm*100mm范围内,不会占用过多工位空间,底座内部集成第一关节的回转驱动单元,可实现360度水平方向回转,覆盖工位周边环形作业范围。往上依次是腰关节、大臂关节、肘关节、腕关节以及末端夹持器,

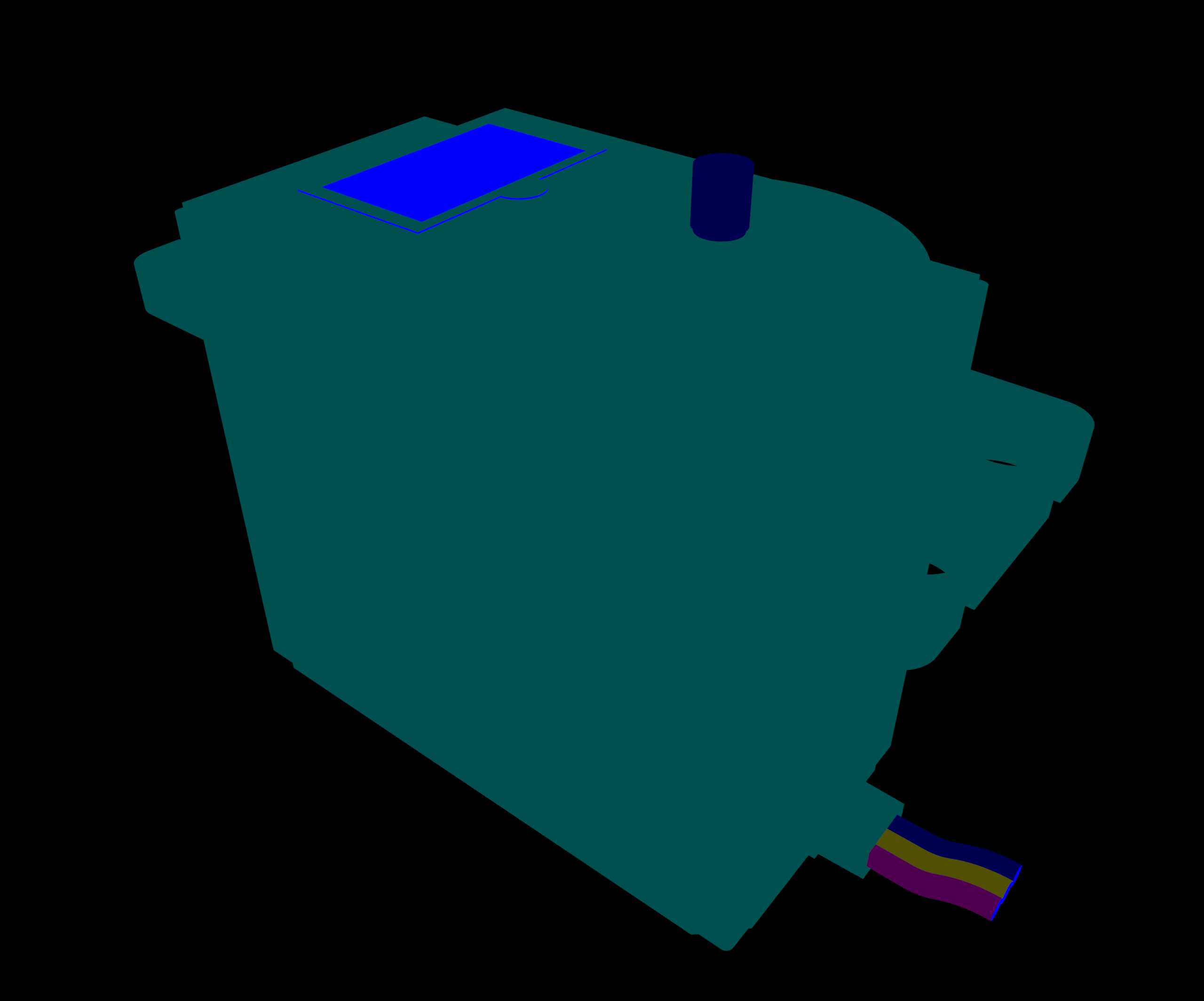

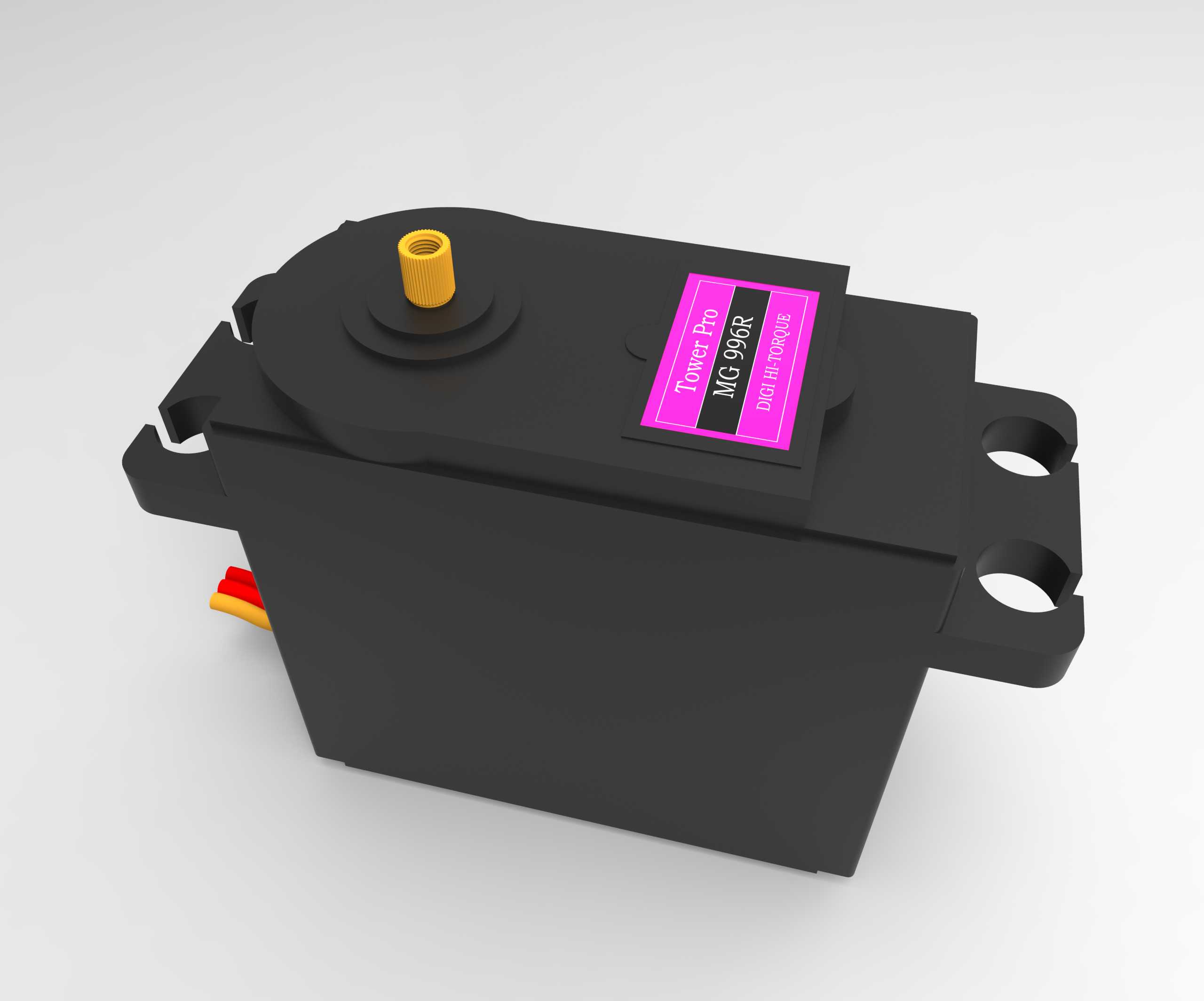

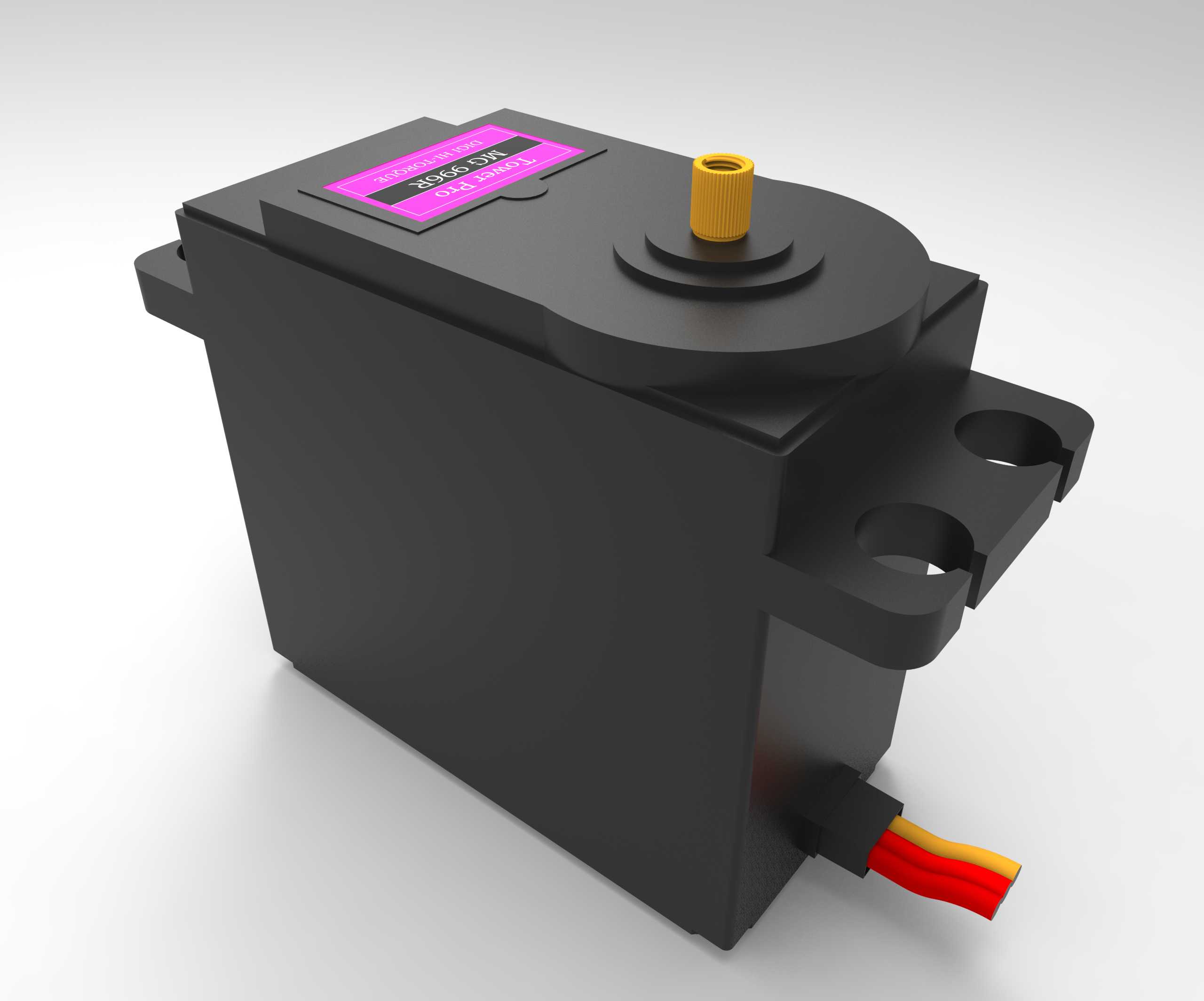

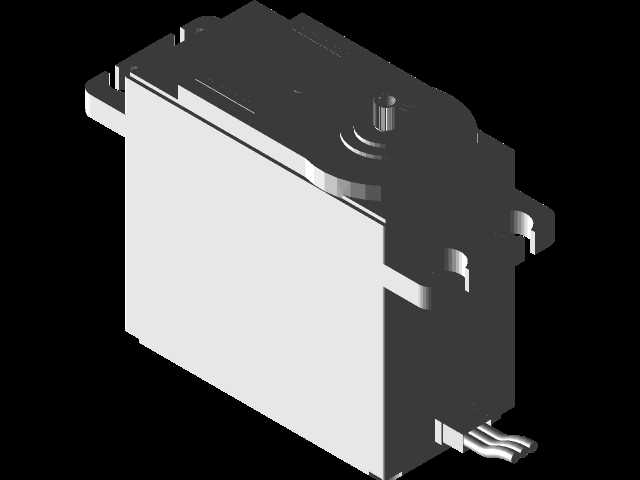

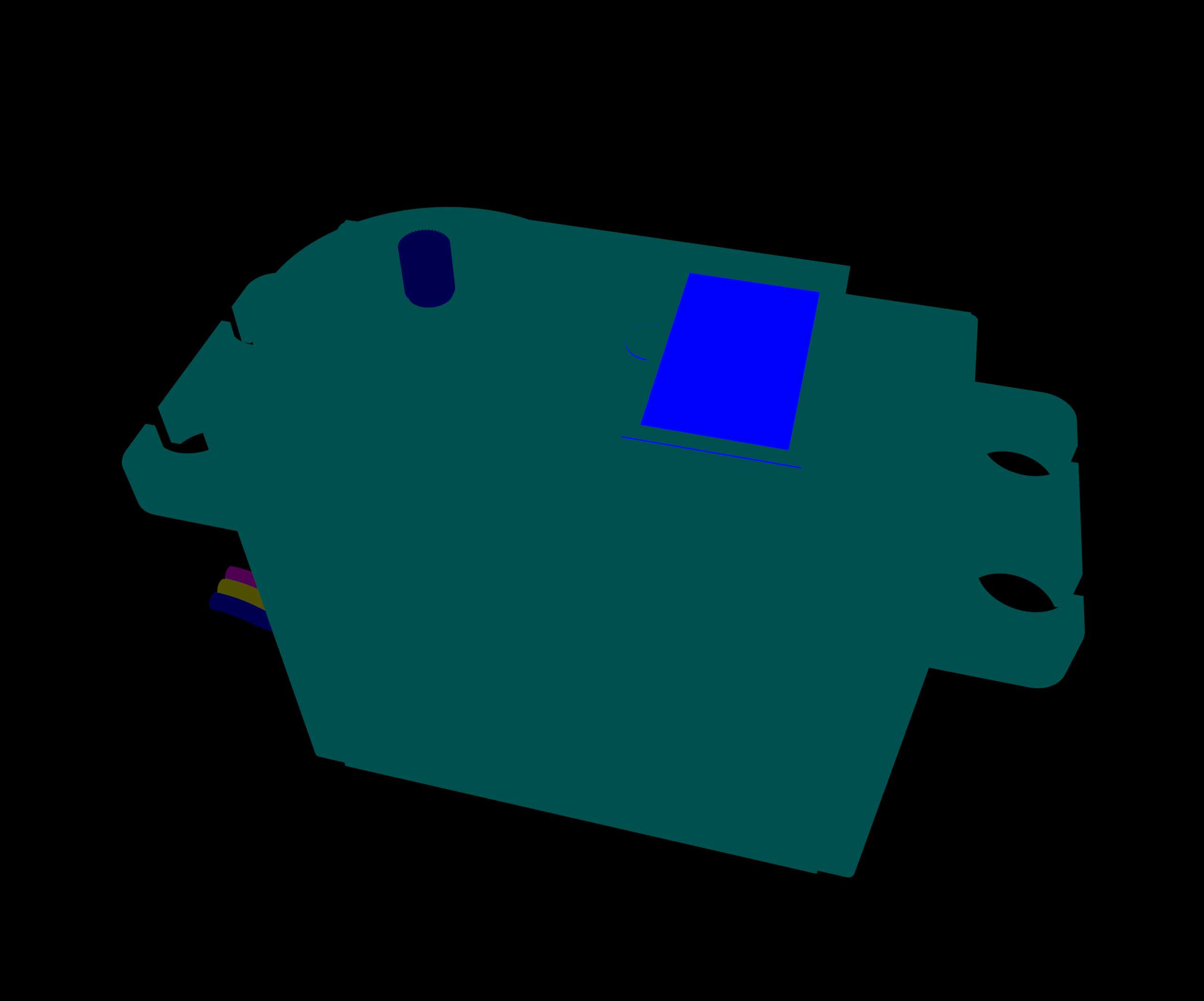

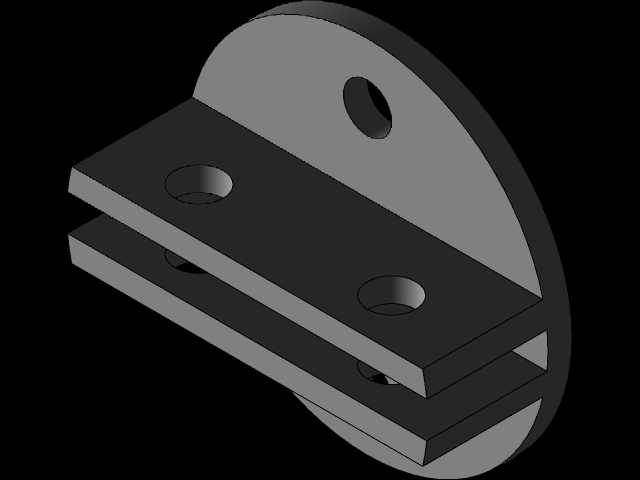

每个关节均采用独立伺服驱动单元,关节之间的连接支架采用折弯钣金与机加工件组合的形式,既保证了关节连接的结构刚性,又能控制整体自重,避免大负载转动时的惯量冲击。末端夹持器采用平行夹爪结构,夹指开合行程可根据夹持工件的尺寸调整,夹指接触面预留了防滑垫安装槽,可更换橡胶或者聚氨酯防滑垫,避免夹持表面易刮花的精密零件时造成工件损伤,夹爪的开合动作同样由独立伺服单元控制,可根据工件材质调整夹持力大小,防止夹力过大导致薄壁零件变形。设计过程中重点考量了关节走线的合理性,所有驱动单元的线缆均沿臂体内部的走线槽布置,避免机械臂运动过程中线缆外露与周边设备产生拉扯干涉,每个关节的转动位置都设置了机械硬限位,同时预留了光电限位开关的安装位,
可配合控制系统实现软限位与硬限位双重保护,防止关节超程转动导致结构损坏。从运动性能来看,整机重复定位精度可控制在±0.2mm以内,完全满足小型零件搬运、装配的精度要求,各关节的转动速度可通过伺服参数独立调整,可根据实际工位的节拍需求匹配对应的运动速度,兼顾作业效率与运行平稳性。臂体完全伸展时的最大作业半径可达320mm,垂直方向的作业覆盖范围从安装面以上50mm到350mm区间,可适配不同高度的料盘与装配工位,不需要额外增加升降轴就能完成常规高度差范围内的作业动作。结构件的选型上,所有转动副均采用深沟球轴承支撑,减小关节转动的摩擦阻力,提升长期运行的磨损寿命,连接紧固件全部采用内六角圆柱头螺钉,保证连接强度的同时外观整洁,
不会出现突出的螺钉头干涉臂体运动。这款机械臂的结构设计充分考虑了小型自动化场景的适配性,既可以作为独立的执行单元搭配视觉系统完成分拣作业,也可以作为教学实训设备帮助学习者理解多关节机器人的运动原理与结构组成,整体结构紧凑,安装维护便捷,不需要复杂的地基固定,普通工作台面即可完成部署,适配绝大多数小型自动化改造场景的需求。在实际应用中,可根据具体作业需求更换不同形式的末端执行器,比如更换吸盘末端完成轻薄片状零件的拾取,更换焊枪末端完成小型工件的点焊作业,具备较强的拓展性,关节驱动单元的安装接口采用标准化设计,后续维护时可快速替换故障驱动单元,减少停机维护时间。
