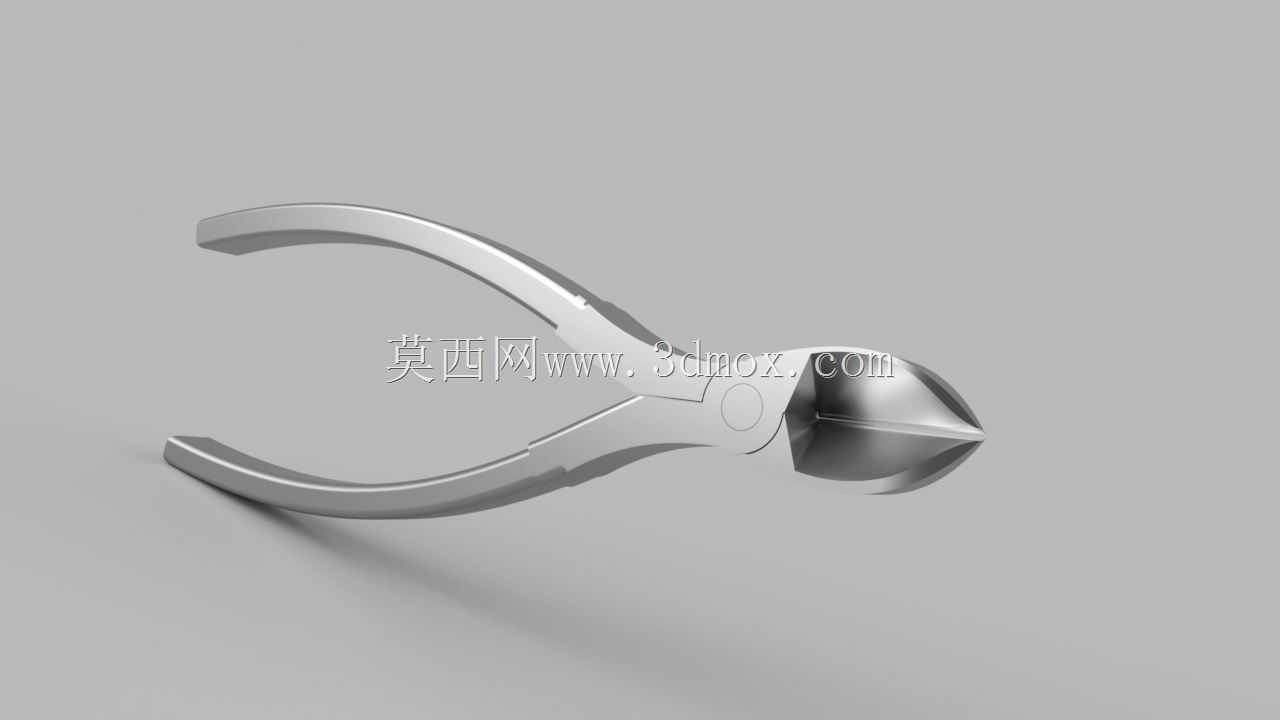

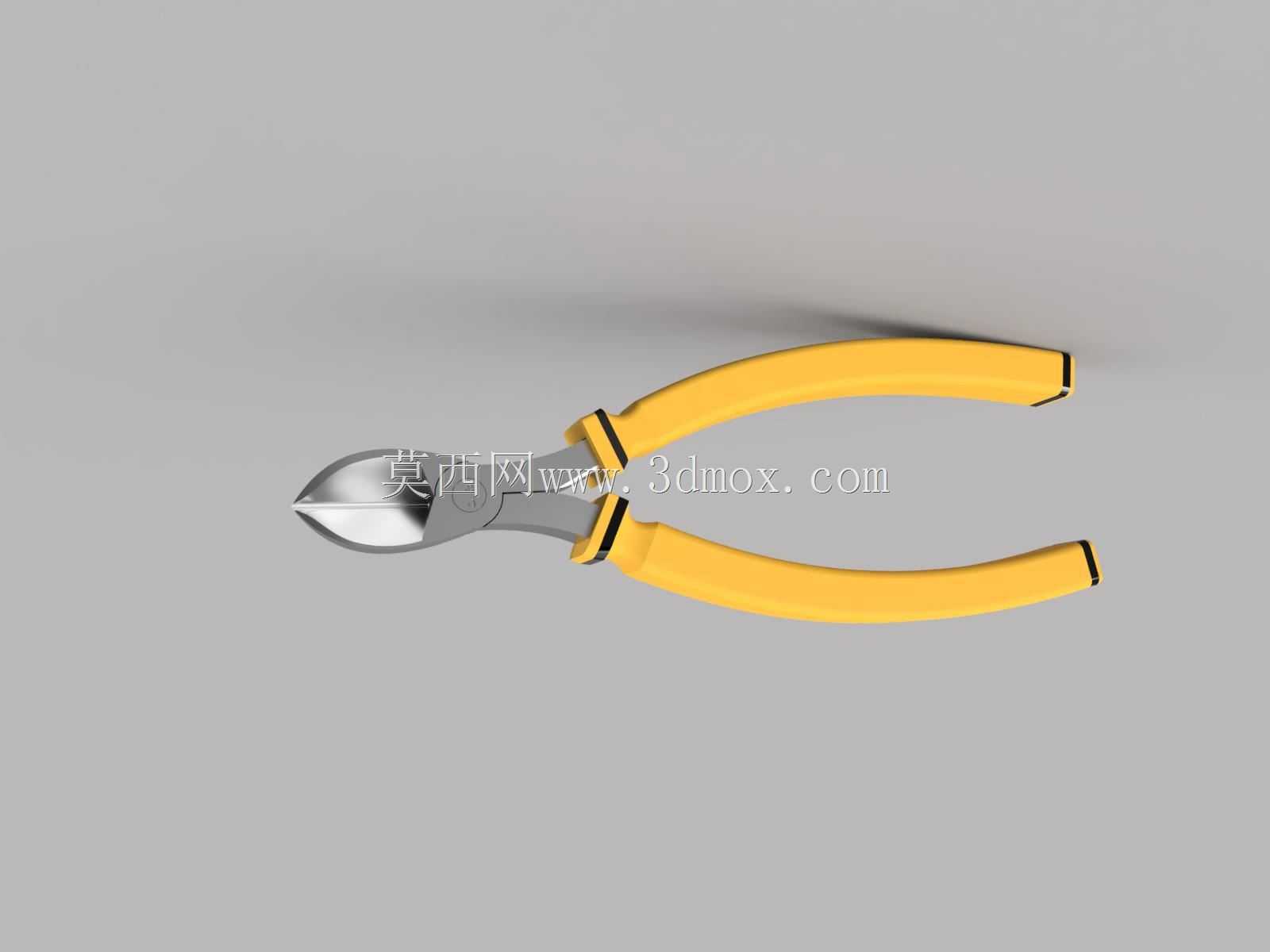

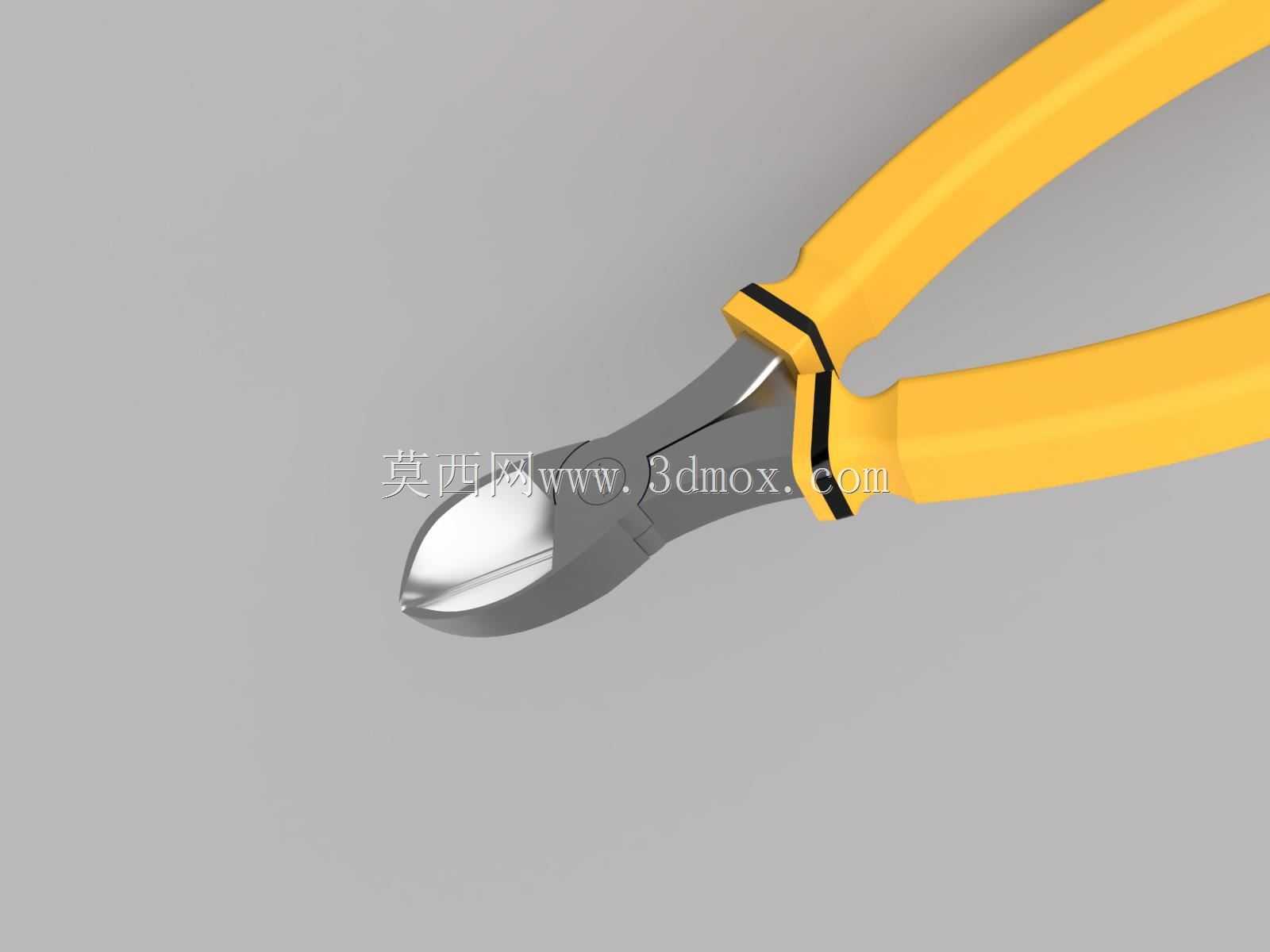

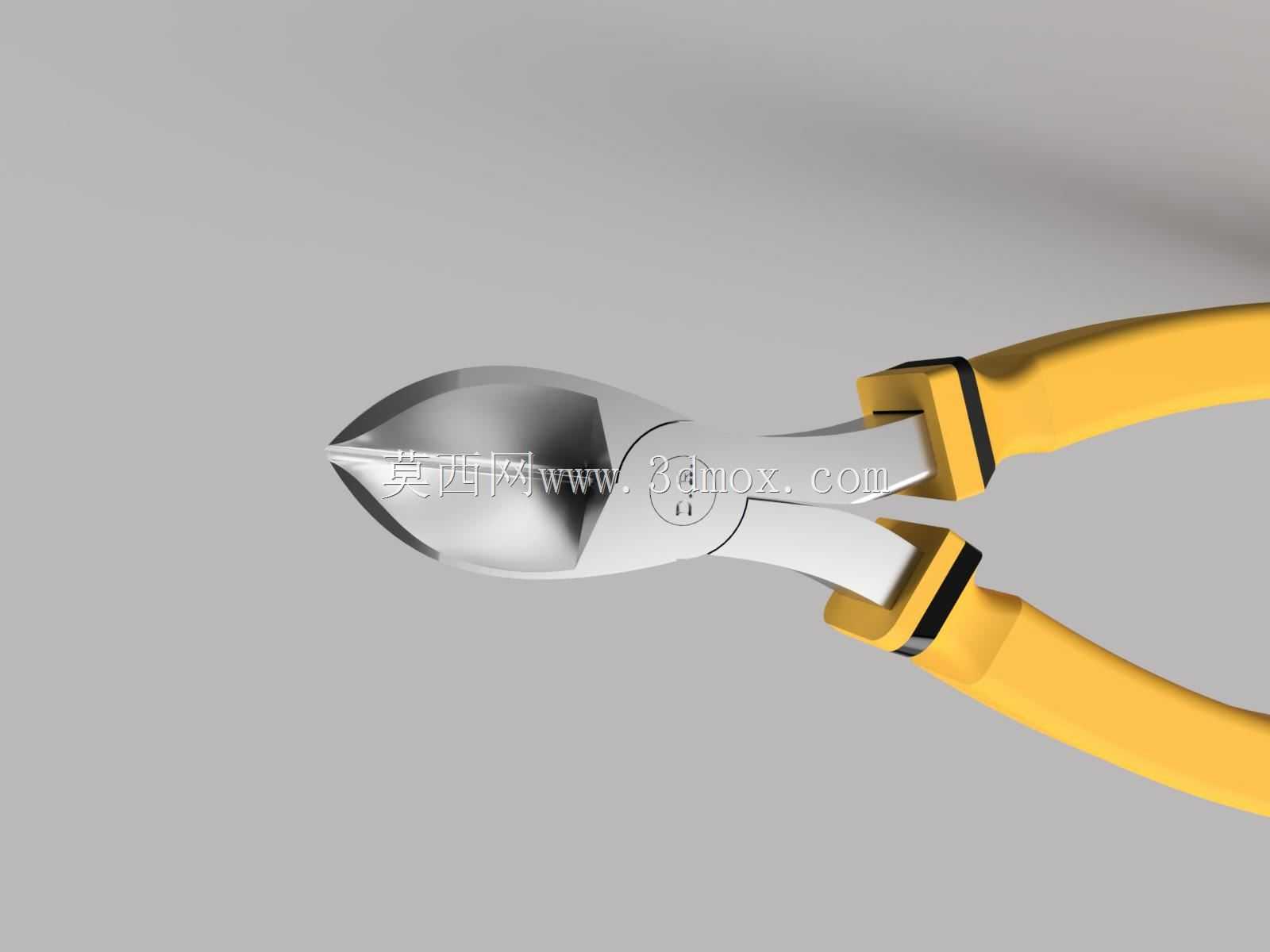

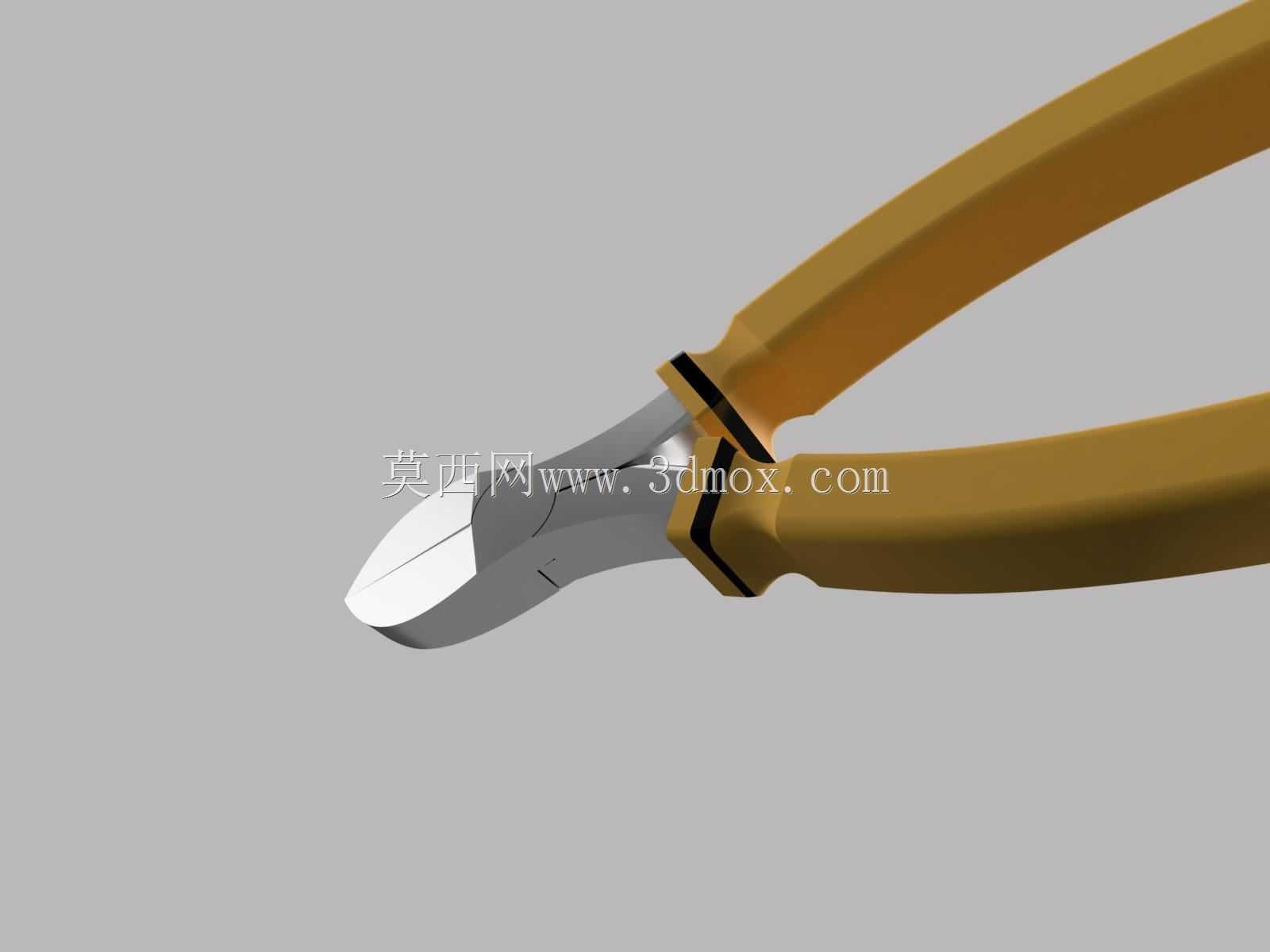

斜口钳式钢丝剪切工具三维结构设计

这款手动剪切工具主要面向电子装配、五金维修、线材加工场景的细径金属线材剪切作业，日常作业中可完成单股钢丝、铜丝、引脚线材的齐平截断操作，相比普通平口钳，其刃口倾斜角度经过针对性优化，剪切时可贴近作业基面完成齐平剪切，避免残留线材凸头影响后续装配。从结构设计来看，整体采用对称式杠杆结构，钳头部分为高硬度合金刃口区域，两瓣钳头通过中心销轴铰接形成杠杆支点，握持段包覆双色绝缘防滑手柄，手柄与钳身金属部分通过嵌套卡槽固定，避免大剪切力下手柄出现松脱滑移。设计过程中优先考虑了手动操作的力臂匹配，握持段长度与钳头刃口段长度的杠杆比经过反复调整，确保普通成年男性单手握持发力时，可轻松截断直径1.6mm以内的硬态钢丝，同时不会因为力臂过长导致钳身整体尺寸过大，影响狭小空间内的操作灵活性。刃口部分采用斜切式咬合设计，两瓣刃口贴合间隙控制在0.02mm以内，剪切时刃口从线材一侧逐步切入，避免出现线材挤滑、剪口毛刺过大的问题，刃口开合角度控制在30度以内，既保证最大剪切开口量可容纳常规直径线材，也避免开合角度过大导致铰接部位受力异常磨损。钳身金属部分整体做了表面防锈处理，刃口区域做局部淬火硬化处理，硬度达到HRC55-60，兼顾刃口耐磨性与钳身整体韧性，避免剪切硬线材时出现刃口崩缺、钳身断裂的问题。手柄部分采用弧形人体工学造型，表面设置多道防滑凸棱，握持时贴合手掌虎口区域，长时间重复剪切作业可降低手部疲劳感，手柄尾部设置挂孔，可配合工具挂板实现车间工位的定点收纳。从安装边界与外形尺寸来看，整钳闭合状态下总长度控制在160mm左右，最大开合状态下手柄间距不超过80mm，钳头最宽处尺寸为22mm，可伸入深度不超过50mm的狭小装配空间完成剪切作业，铰接销轴采用过盈配合压装，无需额外紧固件固定，日常使用过程中无需频繁调整销轴间隙，维护成本极低。在实际产线应用中，这类工具常配套于电子组装工位、五金维修工位、线束加工工位，可完成元器件引脚修剪、细钢丝锁线截断、扎带多余部分剪除等多种作业，相比大型剪切设备，其便携性优势明显，可满足移动维修、零散作业的剪切需求。
