建筑屋面木桁架结构节点构造详图

项目分类:通用机械零部件 发布时间:2021-12-10 ID:454378
  • 建筑屋面木桁架结构节点构造详图
  • 建筑屋面木桁架结构节点构造详图
  • 建筑屋面木桁架结构节点构造详图
  • 建筑屋面木桁架结构节点构造详图
  • 建筑屋面木桁架结构节点构造详图
  • 建筑屋面木桁架结构节点构造详图
  • 建筑屋面木桁架结构节点构造详图
  • 建筑屋面木桁架结构节点构造详图
  • 建筑屋面木桁架结构节点构造详图
  • 建筑屋面木桁架结构节点构造详图
  • 建筑屋面木桁架结构节点构造详图
  • 建筑屋面木桁架结构节点构造详图
  • 建筑屋面木桁架结构节点构造详图
  • 建筑屋面木桁架结构节点构造详图
  • 建筑屋面木桁架结构节点构造详图
  • 建筑屋面木桁架结构节点构造详图
  • 建筑屋面木桁架结构节点构造详图
  • 建筑屋面木桁架结构节点构造详图
  • 建筑屋面木桁架结构节点构造详图
  • 建筑屋面木桁架结构节点构造详图

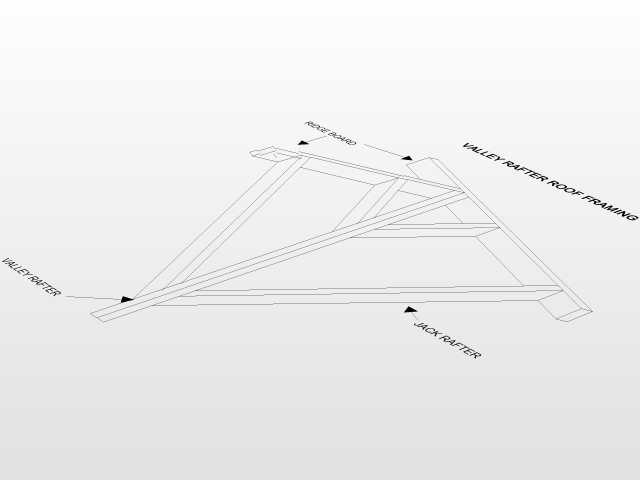

  这套结构详图针对民用坡屋面的承重支撑体系展开,完整呈现了传统木构屋架的节点连接逻辑与杆件排布关系,可直接用于乡村自建房、小型公共建筑的屋面结构施工参考,也能为仿古建屋面的结构复刻提供尺寸参照。从实际施工场景来看,这类屋架多应用于跨度4-8米的低层建筑,无需大型吊装设备即可完成现场拼装,适配瓦屋面、金属彩钢屋面等多种面层的承重需求,在民宿、景区配套建筑、乡村民居的建设中应用十分广泛。图中清晰标注了谷椽、顶椽、斜撑等核心杆件的位置关系,每一处杆件的交汇节点都做了明确的线条示意,能让施工人员快速理解不同杆件的受力传递路径:屋面荷载先通过面层传递到纵向布置的椽条,再经由椽条传递到横向主屋架梁,

  最后通过斜向支撑将荷载分散传递到下部的墙体承重结构上,整套传力路径清晰,冗余度适中,既不会因为杆件过多造成材料浪费,也不会因为杆件缺失留下结构安全隐患。在设计思路上,这套结构充分考虑了木构件的加工特性,所有杆件均采用直线型型材,没有复杂的曲面加工需求,现场施工时仅需常规的木工切割、钻孔工具即可完成构件加工,节点连接可采用榫卯结合螺栓紧固的方式,既保留传统木构的安装便利性,也能通过金属紧固件提升节点的抗风、抗震性能。从安装边界来看,这套屋架的端部支撑点需落在建筑的承重墙或圈梁上,安装前需提前在支撑位置预埋固定件,屋架整体的起拱高度可根据实际跨度调整,通常取跨度的1/200即可抵消长期荷载下的挠度变形;

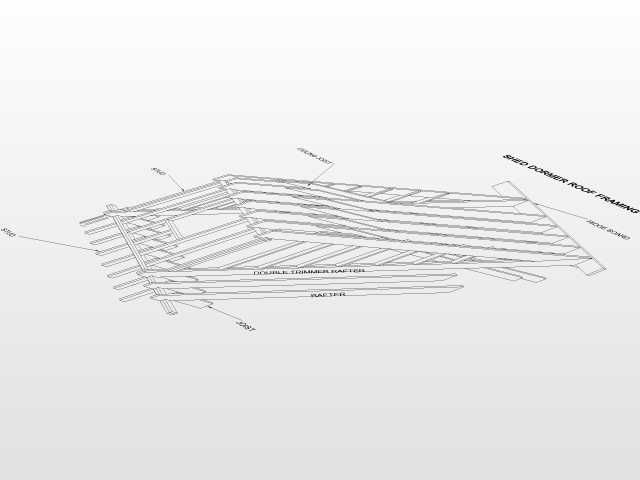

  杆件的截面尺寸可根据屋面覆盖材料的重量调整,若采用较重的陶土瓦屋面,可适当加大主椽与斜撑的截面尺寸,若采用轻质彩钢瓦屋面,可在保证结构安全的前提下适当减小杆件截面,降低材料成本。图中还明确了不同杆件的命名与对应安装位置,能有效避免现场施工时出现杆件错装的问题,比如谷椽需沿屋面谷线位置布置,顶椽布置在屋脊位置,斜向的杰克椽需对应屋面的变坡位置,每根杆件的端头切割角度都可通过图中的几何关系直接推导,无需额外做复杂的角度计算。在实际应用中,这套构造还可根据建筑的造型需求做灵活调整,比如遇到屋面老虎窗、通风道出屋面的位置,可在对应位置调整局部杆件的排布,预留出足够的安装洞口,同时在洞口周边增加附加杆件补强,避免局部荷载集中造成结构变形。

  不同于钢结构屋架的焊接连接方式,这类木桁架的所有节点都属于干式连接,施工过程中没有湿作业,安装完成后即可直接进行后续屋面工序施工,能有效缩短施工周期,同时木材本身的自重较轻,对下部墙体的承重要求更低,尤其适合地质条件一般的乡村区域建设使用。从结构受力角度看,这套桁架的三角形排布形式充分利用了木材的抗压、抗拉性能,斜向杆件主要承受压力,水平杆件承受拉力,节点处的应力集中区域通过杆件的相互抵接分散应力,即使在长期使用过程中出现少量木材干缩变形,整套结构的稳定性也不会受到明显影响。
