喷涂涂层作业用定位工装巢结构

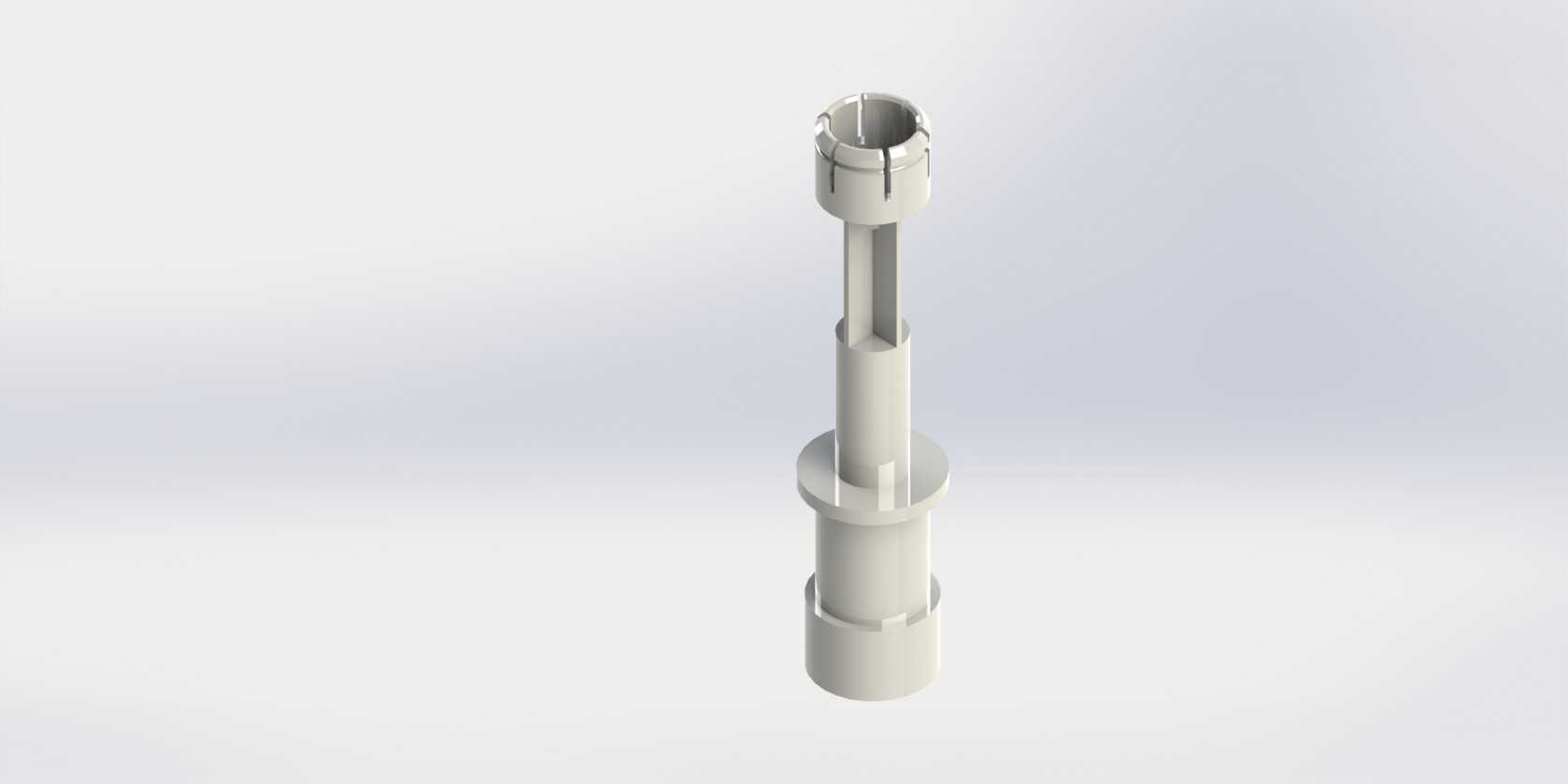

　　在表面处理车间的喷涂、涂层沉积工位，这类工装巢是批量工件涂装作业里的核心定位载体，日常产线换型时，工程师最先核对的就是工装巢与待加工工件的适配边界，避免装夹偏差导致的涂层厚度不均、局部漏喷问题。从结构上看，该工装采用分段式轴类设计，顶端的开槽弹性夹头是核心装夹部位，开槽的宽度与深度经过反复校核，既能保证待喷涂工件插入后有足够的抱紧力，在输送链带动工装高速运转、喷枪往复移动的作业过程中不会出现工件松脱偏移，又能控制夹紧力在合理区间，避免薄壁类待喷涂工件被夹伤变形，夹头端部的倒角设计也方便操作人员快速上下料，减少单工位装夹的辅助耗时。中间段的细长杆身是避让结构，主要作用是拉开待喷涂工件与底部安装基座的距离，

　　避免喷涂过程中过喷的涂料堆积在安装位造成配合卡滞，同时杆身的直径经过优化，在保证整体结构刚性、不会因输送过程的振动出现摆幅超差的前提下，尽可能减小杆身的迎风面积，降低喷涂房内循环气流对工装定位精度的干扰，杆身上预留的扁位结构，是配合产线的旋转驱动机构设计的，当工装进入喷涂工位后，驱动卡爪会卡入扁位带动工装匀速旋转，让工件各个表面都能均匀接收涂料，保证涂层厚度的一致性。底部的阶梯轴安装段是与产线工装安装座的配合部位，不同直径的阶梯段对应安装座上的定位孔与限位台阶，安装时只需将工装插入安装座推到底即可完成定位，不需要额外的紧固件锁紧，能大幅提升批量换产的效率，阶梯段的公差配合选用间隙较小的过渡配合，既保证安装便捷性，

　　又能控制工装的径向跳动量在0.05mm以内，避免旋转过程中出现工件偏心导致的涂层厚度差。这类工装的应用场景覆盖了静电喷涂、粉末涂装、阳极氧化层沉积等多种表面处理工序，针对不同重量、不同外形的待加工工件，设计时会调整顶端夹头的开槽数量、杆身的长径比以及底部安装段的配合尺寸，比如加工小型圆柱类五金件时，夹头会采用四槽均匀分布的结构提升抱紧力的均匀性，加工带内孔的筒状工件时，夹头会改为外胀式结构从工件内部定位，避免夹头遮挡工件外表面影响喷涂效果。在实际产线调试过程中，工程师还会根据喷涂工艺的参数调整工装的整体长度，比如采用高压无气喷涂工艺时，喷枪与工件的距离要求在200-300mm区间，工装长度就需要匹配输送链轨道与喷枪的安装高度，

　　保证工件始终处于喷枪的最佳喷涂扇形区域内，而采用静电喷涂工艺时，工装需要选用导电性能良好的金属材质制作，保证工件能有效接地，提升涂料的上漆率，减少涂料的浪费。另外，工装表面的粗糙度也有明确要求，与工件接触的夹头内表面粗糙度控制在Ra1.6以下，避免装夹过程中刮伤工件已加工的基准面，而工装的非装夹外露表面会做特氟龙涂层处理，让过喷的涂料不容易附着在工装上，减少日常清理维护的工作量，延长工装的使用寿命。在三维建模阶段，设计人员会先根据待加工工件的外形尺寸、重量以及产线的安装接口参数确定整体的尺寸链，先搭建底部安装段的基准特征，再依次构建杆身、顶端夹头的结构，对弹性夹头部位会做有限元受力分析，模拟装夹工件时的应力分布，调整开槽的长度与壁厚，保证夹头的弹性变形量在材料的许用应力范围内，避免长期使用后出现夹头弹性失效、夹紧力不足的问题，同时还会做动平衡仿真，校核工装旋转时的质心偏移量，避免高速旋转时出现振动影响喷涂精度。
