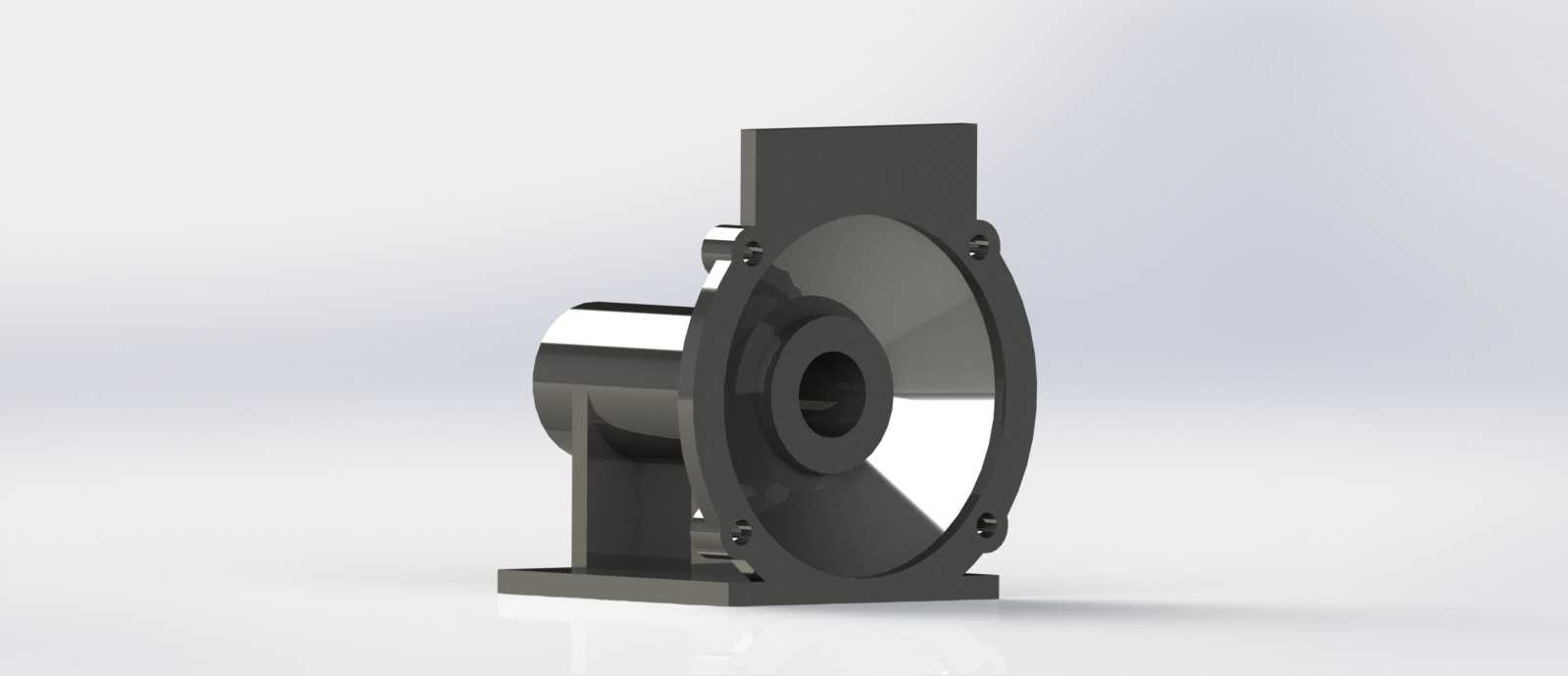

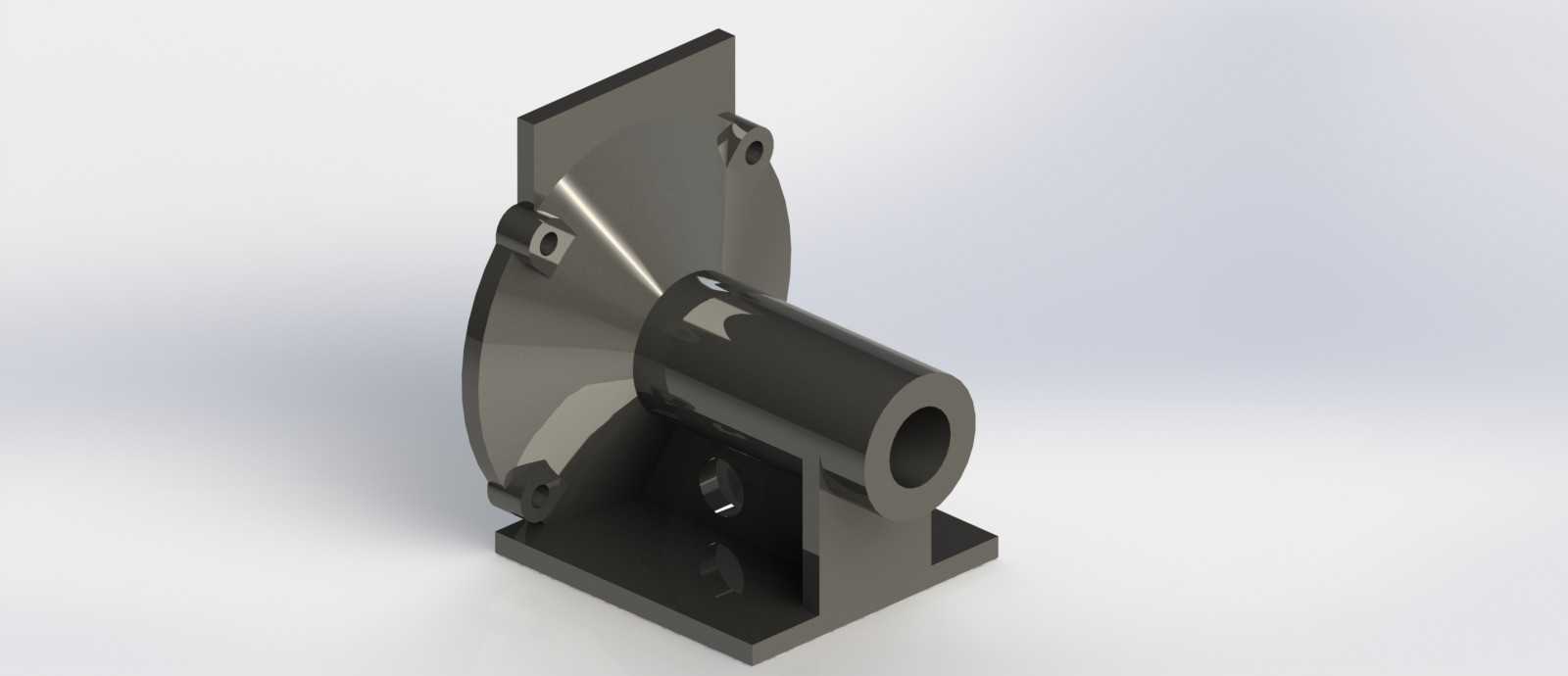

离心泵前半段壳体结构三维设计

　　在流体输送类设备的整机结构中，泵壳作为容纳叶轮、构建流道、承载介质压力的核心承压部件，其结构设计合理性直接决定整泵的运行效率、密封可靠性与服役寿命，本次呈现的是离心泵前半段壳体的三维结构设计成果。从实际工程应用场景来看，这类半段式泵壳多用于单级单吸卧式离心泵，广泛适配民用给排水、工业循环水输送、暖通空调水循环、轻度腐蚀性化工介质输送等工况，相比整体式铸造泵壳，分段式结构的核心优势在于叶轮检修、密封件更换时无需拆解全部进出水管路，仅需拆卸后半段泵盖即可完成内部构件维护，大幅降低现场运维的工作量与停机时长。

　　从功能特性维度拆解，该泵壳前半段承担多重结构职能：其一为流道约束职能，壳体内部的蜗形型腔是将叶轮甩出的高速介质动能转化为静压能的核心空间，型腔的曲面弧度、截面渐变规律直接影响介质流动的水力损失，设计过程中需严格匹配对应叶轮的出口宽度、外径参数，保证流道截面从隔舌位置开始沿介质旋转方向均匀扩大，避免出现局部涡流、滞流区引发的振动与效率损失；其二为安装定位职能，壳体底部的一体式安装底座承担整泵的承重与固定作用，底座上预留的安装孔位需匹配标准泵组的中心高、安装孔距要求，保证泵轴与驱动电机轴的同轴度调整余量，同时底座的筋板布局需兼顾承重刚性与铸造工艺性，避免壁厚突变引发的铸造缩孔缺陷；其三为接口连接职能，壳体侧方的法兰端面用于对接泵的进水口管路，前端的圆形法兰端面用于对接后半段泵盖，上部的凸台结构用于安装轴承座或者机械密封压盖，各个连接端面的平面度、止口配合公差都有严格要求，防止装配后出现介质泄漏、轴系偏心等问题。

　　在设计思路的落地层面，该结构充分兼顾了铸造工艺性与机加工可行性：所有转角位置均设置了符合铸造要求的工艺圆角，避免锐角位置出现应力集中与铸造冷隔缺陷；壳体的壁厚采用均匀渐变设计，承压区域的壁厚根据额定工作压力计算取值，非承压的安装筋板位置适当减薄以控制零件整体重量；各个需要机加工的端面都预留了足够的加工余量，止口位置的配合公差选用基孔制间隙配合，既保证装配时的定位精度，又不会出现装配卡滞的问题；安装底座的地脚螺栓孔设计成长圆孔形式，给现场安装时的位置调整留出足够余量，降低基础施工的精度要求。

　　从安装边界与尺寸适配角度来看，该泵壳前半段的轴向安装尺寸需匹配对应规格泵的轴伸长度，保证叶轮安装后与蜗壳流道的轴向间隙处于设计范围内，间隙过大会导致介质回流降低泵效，间隙过小则可能出现叶轮与泵壳的摩擦刮蹭；进水口法兰的公称通径、螺栓孔分布圆直径均符合对应压力等级的管路法兰标准，可直接与同规格的工业管路对接，无需额外制作过渡接头；底部安装底座的支撑面平面度要求控制在合理范围内，安装时配合减震垫使用，可有效降低泵组运行时的振动传递；壳体上部的轴承安装凸台的内孔与泵轴的同轴度需严格控制，否则会导致轴承偏磨、密封件过早失效等问题。在实际建模过程中，优先采用曲面建模构建内部蜗壳流道，再通过布尔运算整合外部的安装结构、筋板、法兰等特征，所有特征的建模顺序完全贴合实际加工工序，保证模型导入工程图模块后可直接生成符合生产要求的加工图纸，同时模型的参数化特征可根据不同的流量、扬程参数快速调整流道尺寸与安装接口规格，适配同系列不同参数泵型的快速设计需求，大幅缩短系列化产品的开发周期。
