重载滚轮式直线滑动承载模组结构

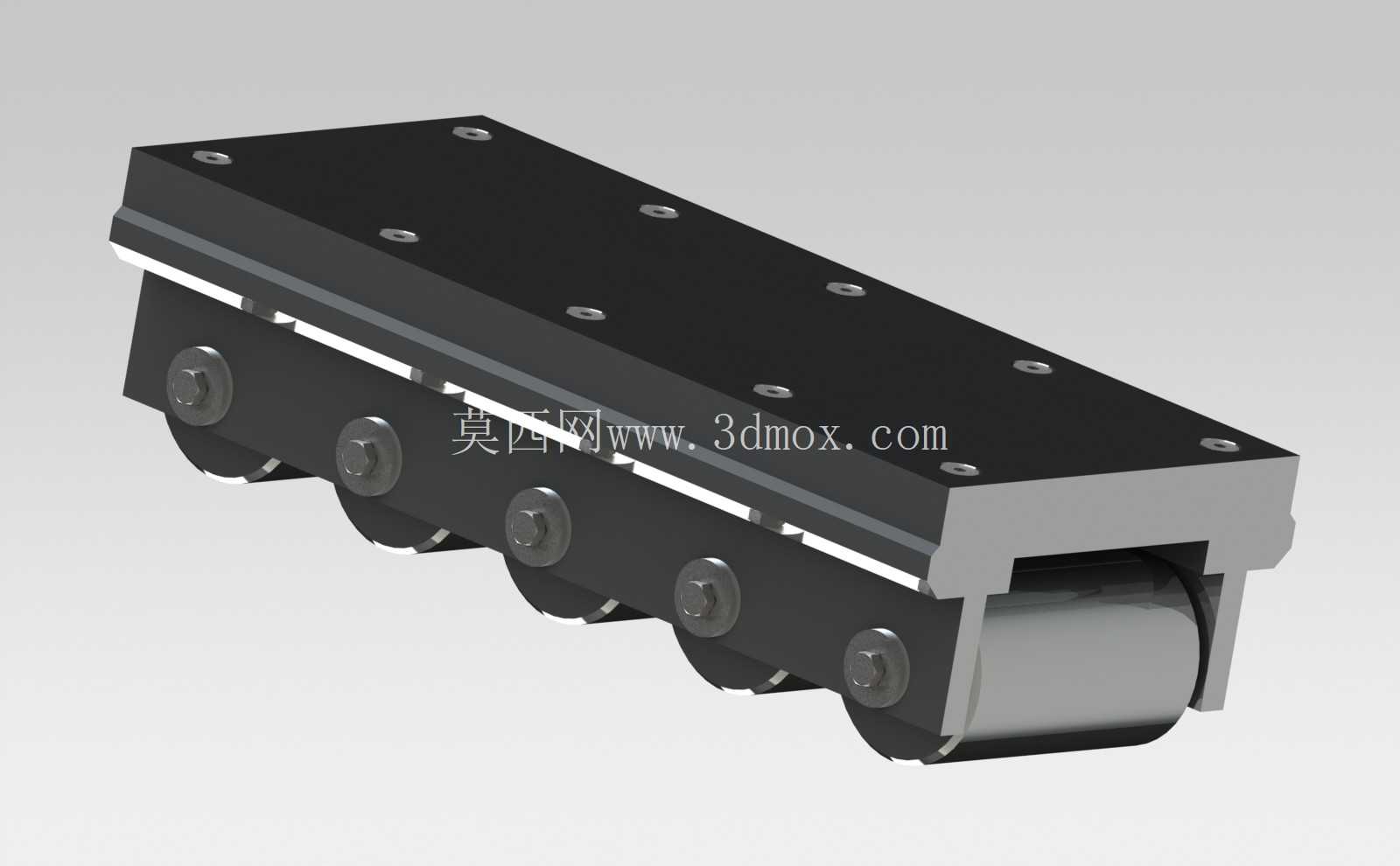

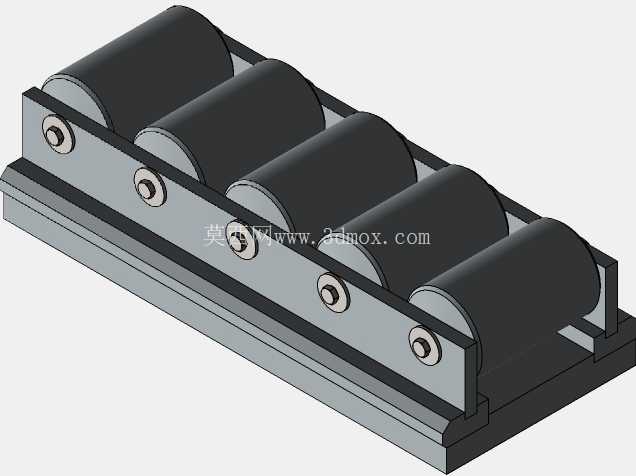

　　单组模组的滚轮沿长度方向等距排布，每颗滚轮都通过独立的销轴固定在主体基座上，销轴与基座安装孔采用过盈配合定位，滚轮内孔镶嵌自润滑铜套，无需频繁加注润滑脂即可维持长时间低阻力运行，即使在多粉尘的车间工况下，也不会因为异物进入滚道出现卡滞问题。基座部分采用整体式合金钢加工而成，上表面加工有规则排列的沉头安装孔，孔位间距按照通用重载安装接口标准设计，可直接通过内六角螺栓与上方被承载的设备平台、索具吊具基座连接，不需要额外加工转接板，减少安装累积误差。基座两侧加工有与滚轮配合的限位挡边，挡边与滚轮端面保留0.02-0.05mm的间隙，既可以限制模组横向窜动，又不会因为间隙过小出现运行卡涩。模组两端的端部挡板采用沉头螺钉与主体基座连接，挡板内侧加工有防尘毛毡安装槽，毛毡与轨道表面贴合，可在模组运行过程中刮除轨道表面附着的铁屑、焊渣、灰尘等异物，避免异物进入滚轮接触面造成滚轮磨损。从承载能力设计来看，单颗滚轮的额定径向载荷为1.2吨，模组共布置5组滚轮，考虑到动载系数与偏载余量，单组模组的额定承载能力设定为6吨，当四组模组配合组成矩形承载面时，整套预包装套件的总承载能力可达24吨，完全满足重型模具移位、大型焊接工装平移、重型索具挂点移动这类场景的载荷需求。在重型索具移位、大型工装工位平移、重载设备工位切换这类场景里，常规滚珠直线导轨的额定动载荷往往难以满足大吨位承载需求，尤其是需要在硬化钢质轨道上做长距离往复滑动的工况，普通滑块的接触应力容易超出滚道承受极限，出现滚道点蚀、保持架碎裂的失效问题，这款滚轮式滑动承载模组就是针对这类重载直线移位需求开发的结构。从结构设计逻辑来看，这款模组没有采用传统导轨滑块的钢球循环结构，而是采用多组圆柱滚轮并排布置的形式，将滑动摩擦替换为滚动摩擦，同时增大滚动体与安装基座、轨道的接触面积，降低单位面积的接触压强。

　　安装边界方面，这款模组的宽度尺寸适配市面上通用的38mm宽度重型平导轨，安装孔位的横向间距、纵向孔距均与同载荷等级的重载滑块保持互换性，用户在旧设备改造时可以直接替换原有滑块，不需要重新加工设备安装面或者轨道，降低改造成本。模组整体高度控制在较低水平，重心贴近轨道安装面，在高速往复运行或者急停工况下，不会因为重心过高出现倾覆力矩过大的问题，运行稳定性更好。在实际应用中，这类滚轮式滑动模组除了索具行业的重载移位场景，还可以用在大型自动化生产线的重载工位托盘输送、重型机床的辅助刀架移位、仓储物流的重型堆垛机横向移动机构等场景，相比传统滑动导轨，它的运行阻力更小，维护频率更低，对轨道的安装精度要求更宽松，即使轨道存在轻微的直线度误差，多组滚轮的自适应调整能力也可以抵消部分安装误差带来的卡滞问题。

　　设计过程中，对每颗滚轮的安装同轴度做了严格的公差约束，所有滚轮的下母线共面度公差控制在0.02mm以内，确保模组安装到轨道上之后，每颗滚轮都能均匀接触轨道表面，不会出现个别滚轮受力过大提前失效的问题。基座的上表面安装孔采用锪平加工，保证螺栓安装后头部完全沉入孔内，不会突出基座表面影响上方设备的安装平面度。滚轮的材质采用高碳铬轴承钢，经过淬火处理后表面硬度达到HRC60-64，具备优异的耐磨性能，长期运行后滚轮的磨损量极小，可维持长时间的精度保持性。销轴的材质采用40Cr调质处理，具备足够的抗剪切强度，即使在承受冲击载荷的工况下，也不会出现销轴断裂的问题。

　　端部的防尘结构除了毛毡刮屑，还预留了润滑脂加注通道，用户可以定期通过注油嘴向滚轮接触面加注润滑脂，进一步降低滚轮的磨损速率，延长模组的整体使用寿命。在偏载工况适配性上，这款模组的滚轮采用对称布置形式，当承受一定的偏转载荷时，两侧的滚轮可以分别承受向上和向下的反作用力，保证模组不会因为偏载出现翘起或者卡滞，相比单侧布置滚轮的结构，它的抗偏载能力提升了40%以上。轨道适配方面，这款模组不需要配套定制的专用滚道，普通的表面淬火平导轨即可满足使用要求，用户可以根据自身的行程需求自行裁切轨道长度，不需要向厂家定制定长导轨，大幅降低了长行程应用的采购成本。
