车辆转向阻尼装置三维结构设计

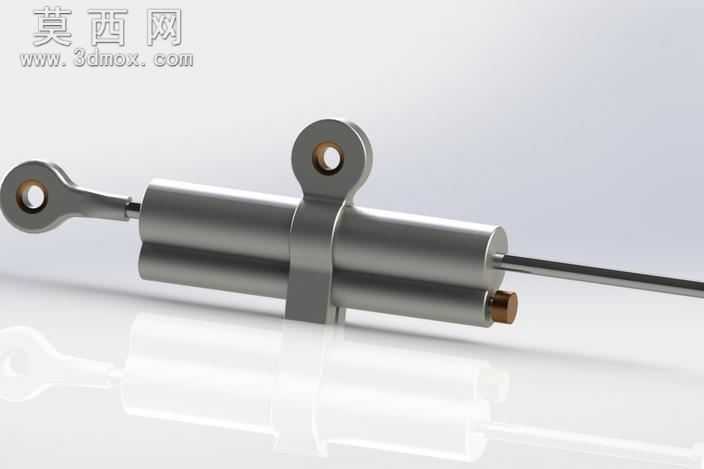

本作品为车辆转向系统配套的转向阻尼装置三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械设计的尺寸规范与装配逻辑，完整还原了转向阻尼器的全部结构细节。建模阶段首先完成整体结构的参数化草绘，依据阻尼器的实际工作行程、安装尺寸确定各部件的基准参数，从核心的阻尼筒体结构入手，依次完成双筒式缸体、活塞杆、端部铰接吊耳、中部安装固定座、端部密封端盖、阻尼调节端头的独立零件建模，每个零件的建模过程都严格遵循机械加工的工艺逻辑，对缸体内壁的配合面、活塞杆的光洁表面、铰接吊耳的安装孔位、固定座的夹持接触面都做了精准的特征构建，避免出现干涉、壁厚不均等不符合实际生产的结构问题。装配阶段按照实际产品的装配顺序完成组件配合，通过同轴、贴合、对齐等装配约束还原各部件的相对位置关系，清晰呈现活塞杆与缸体的滑动配合结构、铰接吊耳与外部构件的连接结构、中部固定座与车架的安装结构，可直观展示阻尼器的伸缩工作状态，能够清晰呈现阻尼力产生的结构原理。材质与渲染阶段，针对不同部件的实际材质赋予对应的材质属性，缸体与金属结构件采用哑光金属钢材质，调整金属粗糙度与反射参数还原金属机加工表面的质感，活塞杆表面采用高光镀铬金属材质，模拟镀铬层的高光亮面效果，铰接部位的衬套采用耐磨铜合金材质，呈现铜质金属的独特色泽与质感，渲染过程采用柔和的影棚布光方案，通过多角度光源突出部件的轮廓结构与材质细节，阴影过渡自然，能够清晰展现各部件的形态特征与装配关系。该转向阻尼器主要应用于车辆转向系统，用于衰减转向过程中的多余振动与冲击，避免转向轮出现摆振、跑偏等问题，提升车辆行驶的转向稳定性与操控平顺性，模型完整还原了产品的结构特征，可用于转向系统的结构展示、装配教学、原理演示等场景，也可作为相关产品设计开发的参考模型，帮助设计人员快速理解转向阻尼装置的结构组成与工作逻辑。
