移动式秸秆稻草破碎设备三维设计

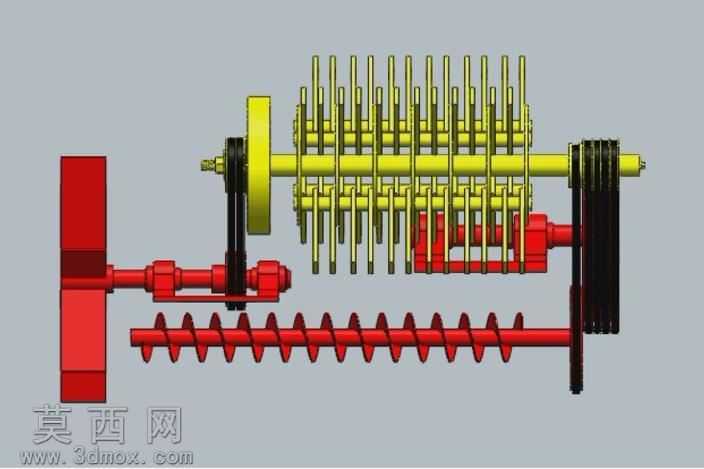

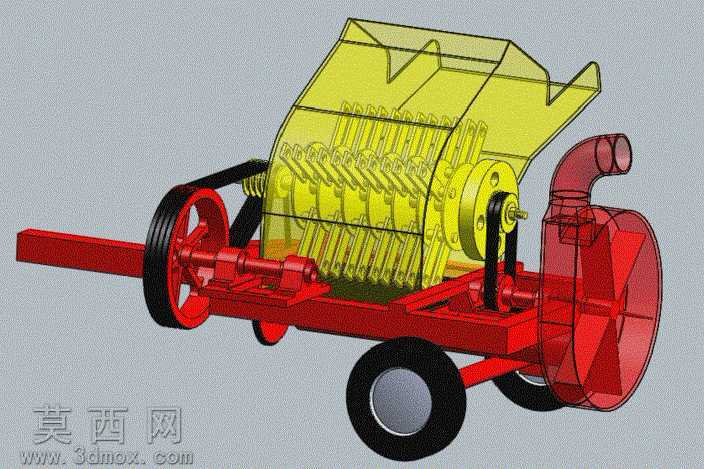

本作品为移动式秸秆稻草破碎机的三维建模设计，采用SolidWorks软件完成全参数化建模，整体结构按照实际农用破碎设备的功能逻辑进行布局，兼顾作业实用性与移动便捷性。模型构建过程中，首先完成机架主体的框架搭建，采用型钢焊接式机架结构作为承载基础，保证整体刚性的同时控制设备自重，适配移动作业的需求。破碎腔部分采用半透明可视化材质进行渲染，可清晰展示内部的锤片式破碎转子结构，转子上均匀排布多组破碎锤片，通过高速旋转实现对稻草、秸秆等物料的击打粉碎，破碎腔内壁设计有导流衬板结构，引导物料在腔体内完成多次破碎后进入出料通道。传动系统采用皮带轮减速传动结构，大尺寸皮带轮搭配V型传动带，可实现电机动力的平稳传递，同时具备过载保护的作用，避免破碎作业中卡料对动力部件造成损伤。设备底部配置行走轮组，前部设置牵引连接结构，可通过农用动力设备牵引实现转场作业，适配田间分散物料的处理需求。右侧集成风送式出料机构，采用蜗壳式风机结构，可将粉碎后的物料通过管道直接输送至收集装置，无需额外配置出料输送设备，简化作业流程。建模过程中对所有运动部件进行了干涉检查，确保转子旋转、皮带传动、风机运转等动作无结构冲突，各连接部位的紧固件、轴承座等标准件均按照实际规格进行建模还原，材质渲染区分金属结构件、橡胶轮、透明壳体等不同部件的质感，红色涂装的机架与传动部件、黄色半透明的破碎腔形成清晰的视觉区分，既方便展示内部结构，也还原了农用设备的常规涂装风格。整体设计充分考虑了农用破碎作业的实际工况，结构紧凑、功能集成度高，可作为小型移动式破碎设备的设计参考，也可用于相关设备的教学演示、结构优化验证使用。
