金属板材滚压卷板成形设备结构

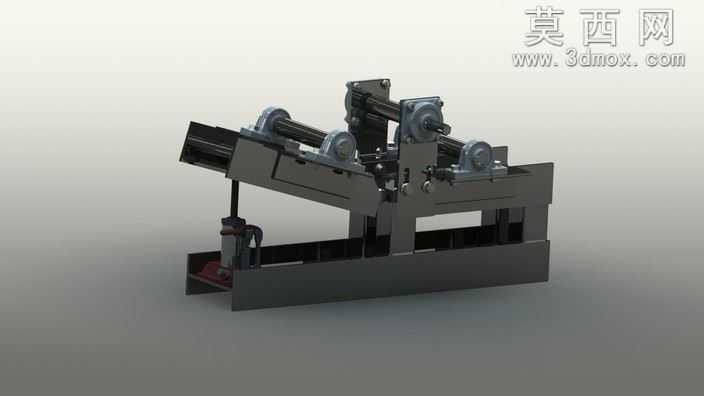

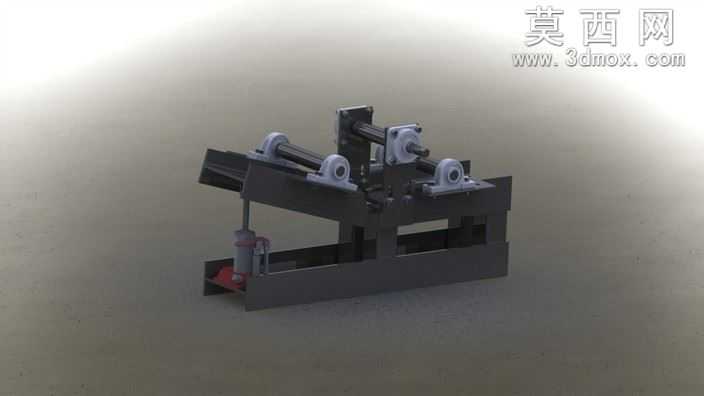

本作品为金属板材滚压卷板成形设备的三维建模成果，建模过程中严格遵循机械设计的公差配合规范，对设备的每一处结构都进行了1:1比例的精准还原。整体建模从设备的底座机架开始搭建，采用焊接式框架结构的建模逻辑，还原了型钢拼接的机架形态，对机架上的安装基准面、螺栓孔位、加强筋结构都做了精细化的特征刻画，保证机架部分的承重结构逻辑符合实际工业设备的设计要求。在滚压执行机构的建模部分，针对上下辊轴组件做了分层结构设计，还原了辊轴的安装支座、轴承配合位、传动连接端的细节，对辊轴表面的滚压工作面做了粗糙度的材质区分，同时还原了辊轴间距调节机构的结构，对应设备可适配50毫米上下辊间距差的设计参数，能够满足不同厚度矩形、多边形、L型金属型材的卷弯配置需求。传动部分的建模还原了电机与辊轴之间的动力传递路径，对传动连接件、紧固件、防护结构都做了完整的特征呈现，没有省略任何装配层级的结构细节。渲染阶段采用工业产品常用的哑光金属漆材质作为机架主体材质，对辊轴工作面采用高抛光金属材质，传动部件采用发黑处理的金属材质，不同材质的粗糙度、反光度参数都经过反复调试，还原真实工业设备的材质质感。布光采用三点布光结合环境漫反射的方案，既突出设备的结构轮廓，也清晰展现各部件的装配关系，阴影参数调整柔和，避免遮挡结构细节。设计思路围绕金属型材滚压卷制的实际工艺需求展开，整体结构采用倾斜式辊组布局，方便型材进料与出料，机架底部预留了废料收集与动力部件的安装空间，各调节机构的操作位都设置在便于人工操作的位置，整体结构紧凑，装配逻辑合理，完全符合金属滚压加工设备的实际生产使用需求，可用于设备结构展示、装配教学、工艺方案演示等多种场景。
