三爪式静态支撑定位工装结构

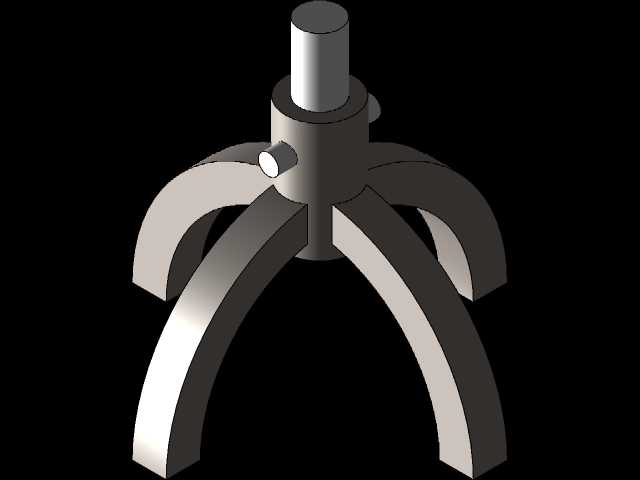

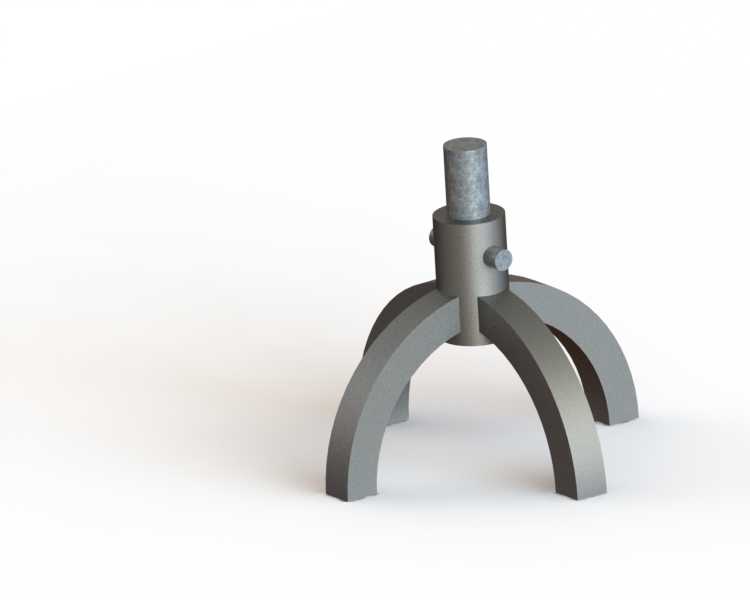

　　这款三爪支撑结构在实际生产场景中，常作为小型零部件检测、装配工位的定位支撑件使用，也可适配静力学加载试验的工装基座，在机加工工序的工件临时承托、实验室小型构件力学性能测试场景中都有适配空间。从实际使用逻辑来看，这类支撑结构不需要复杂的动力驱动，依靠自身三爪的均匀分布结构实现稳定承托，三个弧形支脚呈120度圆周均布，接触地面或者安装基面的支脚端面做了平面铣平处理，保证放置时的平面度误差控制在合理范围内，避免承托工件时出现倾斜偏移。上部的圆柱定位段是核心的配合部位，直径尺寸根据常见的小型轴类、套类零件的内孔基准做适配，侧面的锁紧螺钉用于穿入定位段的径向螺纹孔，当待支撑工件套入定位柱后，拧紧侧方的紧定螺钉即可实现工件的周向与轴向固定，

　　避免测试或者装配过程中工件出现窜动。设计这类结构的时候，首先要考虑的是支撑稳定性，三个支脚的外展弧度经过受力核算，保证上部加载额定载荷的时候，整体结构的重心始终落在三个支脚围成的支撑三角形范围内，不会出现侧翻风险。支脚采用弧形过渡的结构而非直杆式设计，一方面是为了增大支脚自身的抗弯截面模量，在同等材料用量下获得更好的结构刚度，减少加载时的支脚形变，另一方面弧形外展的形态可以让支撑点距离中心定位柱更远，进一步扩大支撑稳定域，适配更大直径范围的工件承托需求。安装边界方面，三个支脚的最外侧轮廓直径决定了该结构所需的最小安装平面尺寸，使用时需要保证安装基面的平面度不低于IT9级，避免基面凹凸导致支脚悬空，受力时出现应力集中。

　　上部定位柱的高度根据常见工件的定位配合长度设计，保证工件套入后有足够的配合接触面积，不会因为配合长度过短导致定位歪斜，定位柱顶端做了倒角处理，方便工件快速套装导入，减少装配时的对位难度。从受力特性来看，这类静态支撑结构主要承受竖直方向的压载荷，三个支脚的受力均匀性是设计重点，建模时需要保证三个支脚的尺寸一致性，包括弧度、截面尺寸、支脚与中心主体的连接位置都要严格对称，避免出现单个支脚受力过载的情况。中心主体与支脚的连接位置做了圆角过渡处理，减少应力集中系数，避免长期加载时连接位置出现疲劳裂纹。侧面的紧定螺钉孔位置设置在定位柱的中下部，保证锁紧力作用在工件配合段的合适位置，不会因为锁紧位置过高导致工件上部出现变形，

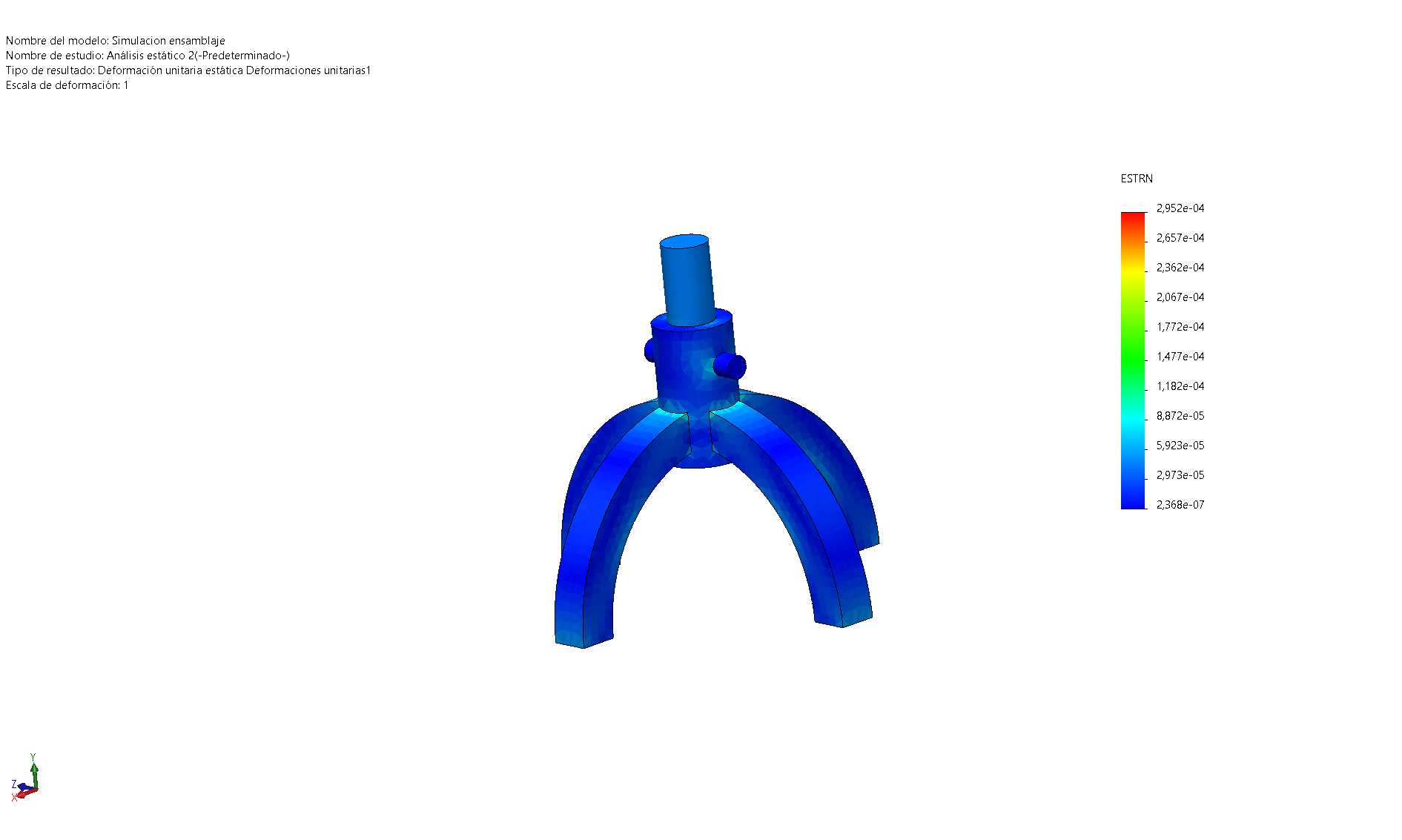

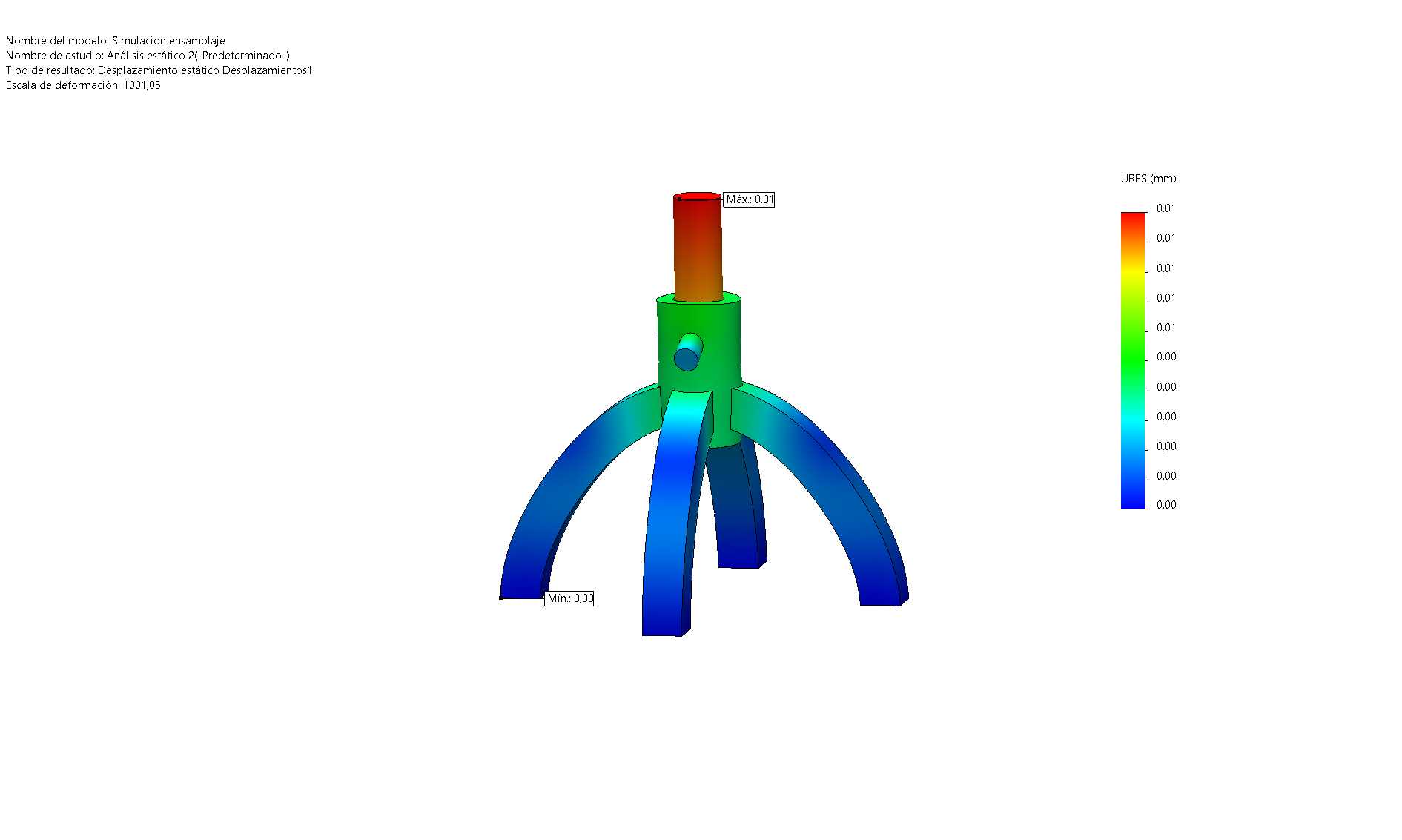

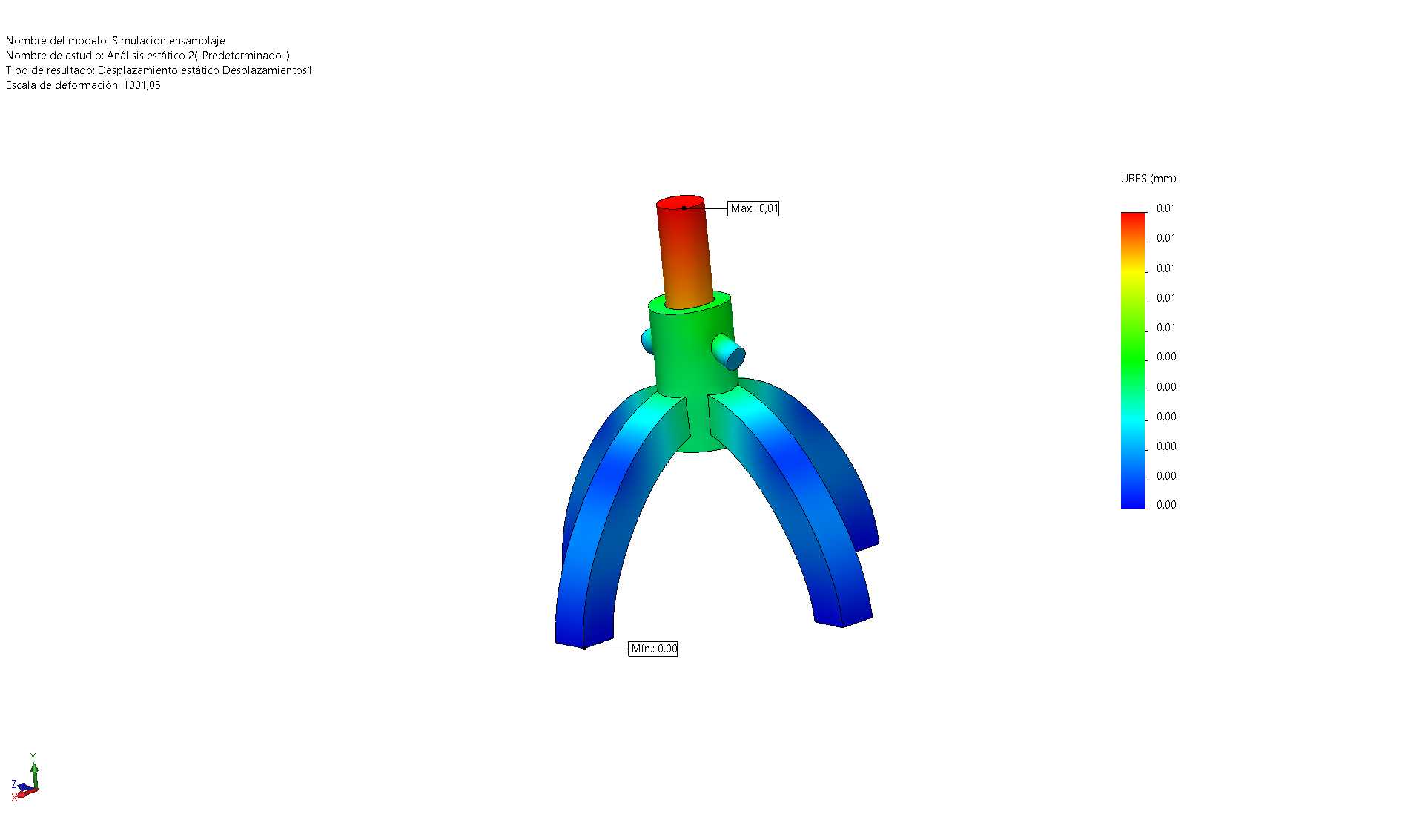

　　也不会因为位置过低无法有效固定工件。实际使用中，这类支撑结构可以根据不同的载荷需求调整支脚的截面厚度，当需要承载更大重量的工件时，可以适当增加支脚的径向厚度，提升整体结构的承载能力，也可以在支脚底部增加防滑垫，适配光滑台面的使用场景，避免加载时结构出现滑移。不同于动力驱动的三爪卡盘结构，这款静态支撑结构没有复杂的运动机构，整体为一体式加工或者组装式固定结构，维护成本极低，不需要定期做运动副的润滑保养，适合长期固定在测试工位或者装配工位作为基准支撑件使用。在静力学分析场景下，该结构可以作为标准支撑基座，搭配不同的上部定位套，适配多种不同规格的工件测试需求，只需要更换上部的定位柱配件，就可以快速切换适配不同内孔直径的工件，具备不错的工位适配灵活性。结构的所有棱角位置都做了倒钝处理，避免操作过程中划伤操作人员，也减少工件磕碰时出现的应力集中损伤。
