折弯钣金通风设备安装支架组件

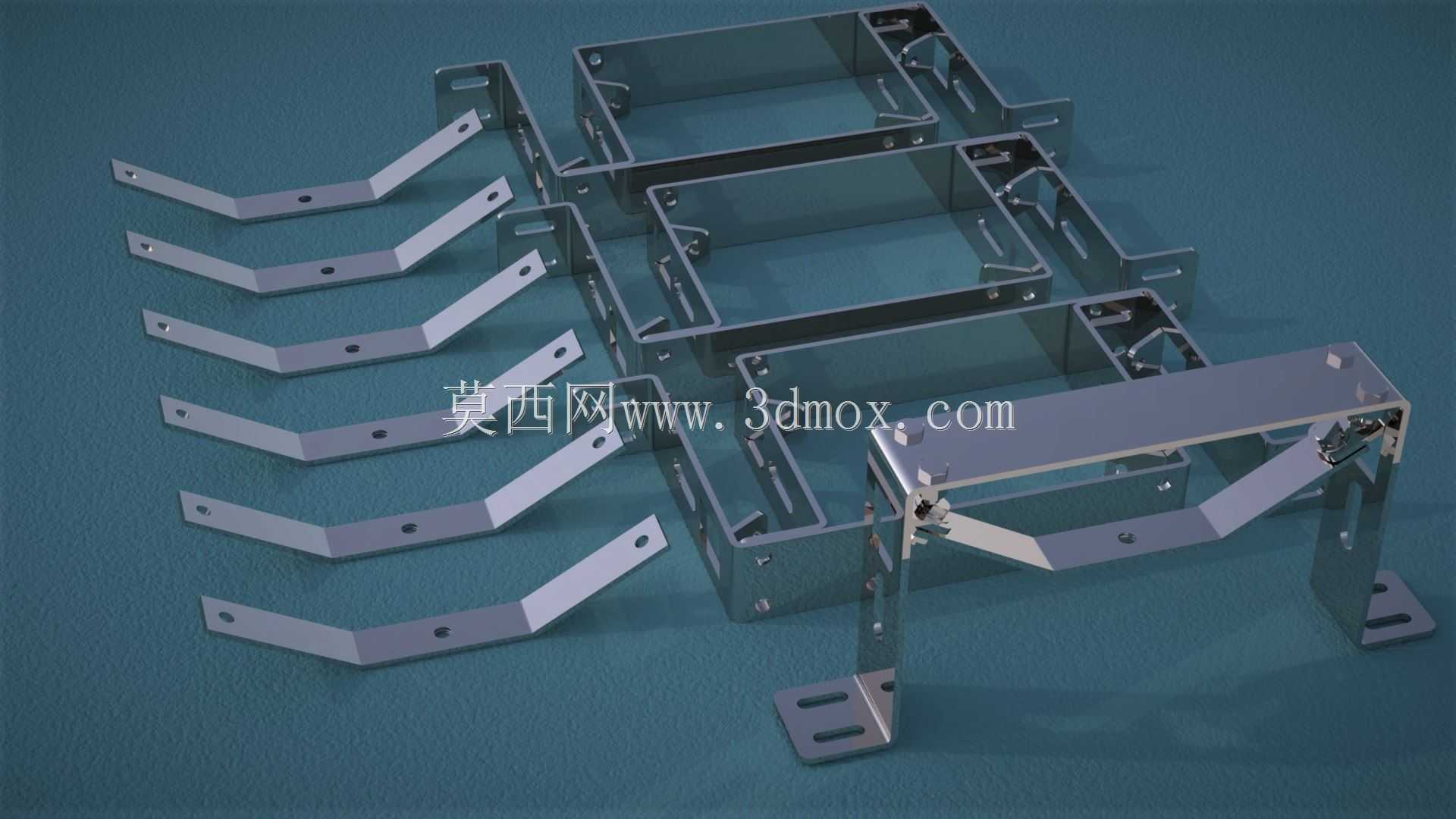

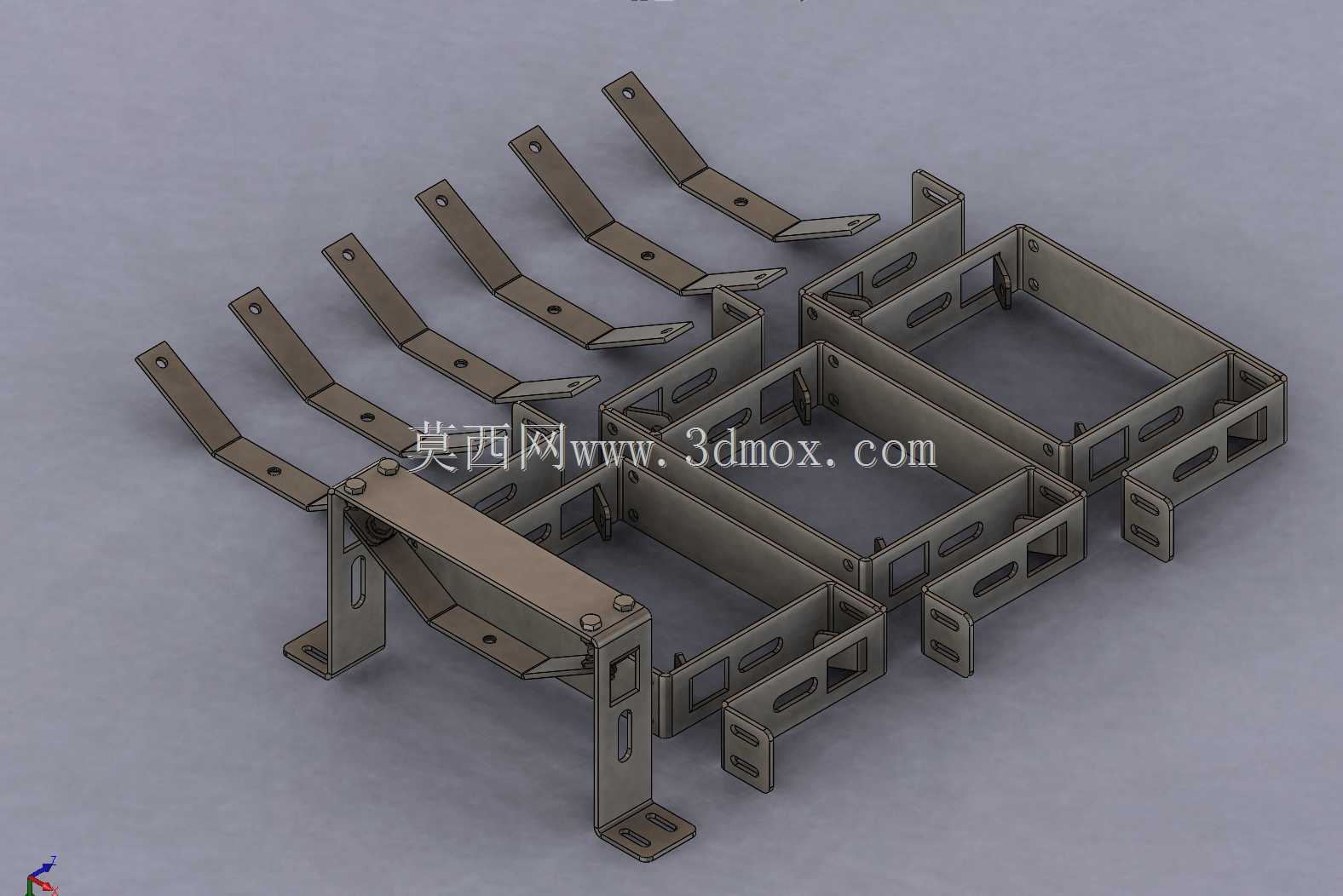

　　这套钣金折弯构件主要服务于工业通风管路与轻型风机单元的现场布设场景，在车间排风、工位除尘、小型新风接驳这类项目里，通风主机往往不能直接贴墙或贴地面固定，需要留出接管间隙、检修空间，还要抵消设备运行时的小幅振动，这类折弯支架就承担了主机承托、位置调平、管路对位的核心作用。整套构件拆分为多组L型折弯承托架、侧边连接角码与底部带长圆孔的固定支脚，所有零件都采用等厚薄板加工，没有铸造或机加工异形件，量产时只需激光切割下料后数控折弯，再对安装孔位做去毛刺处理，加工工序短，单件成本可控，也方便现场根据实际排布灵活选配零件数量。

　　从安装边界来看，底部支脚的长圆孔沿支脚长度方向开设，允许地脚螺栓在装配时存在±数毫米的位置偏差，现场打膨胀螺栓时不需要极高的放线精度，即便混凝土地面的预埋孔位出现小幅偏移，也可以通过滑移支架调整对位，避免二次扩孔破坏地面。侧边的角码件同时开有圆孔与条形槽，圆孔用于支架和主机框架的刚性锁附，条形槽则留给通风管路法兰的连接端，管路对接时可以沿槽方向微调轴向位置，抵消风管下料的长度误差，不会出现螺栓孔错位强行掰管的问题。

　　结构设计上，承托主梁采用多次折弯形成槽型截面，相比同厚度的平板直条，截面惯性矩大幅提升，在承托数十公斤重的通风主机时，主梁的下挠变形量可以控制在允许范围内，不需要额外焊接加强筋，既减少了焊接变形带来的平面度误差，也避免了焊后打磨、补漆的额外工序。所有折弯边的转角处都预留了合理的折弯内R，不会出现薄板直角折弯处应力集中开裂的问题，外露的棱边全部做折边处理，没有锋利割手的毛边，现场装配人员徒手搬运零件时也不会被划伤。

　　实际布设时，多组支架可以沿通风主机的长度方向等距排布，主机框架落在支架的承托平面上后，先通过侧边角码的顶丝孔调整主机的水平度，再穿入连接螺栓锁紧，底部支脚和地面之间还可以选配橡胶减震垫，阻断风机运行产生的振动向建筑地面传递，降低车间内的结构传声噪音。如果项目需要把通风设备架空安装在墙面侧，也可以去掉底部落地支脚，直接将支架的竖直折弯边通过膨胀螺栓固定在墙体的承重龙骨上，支架上预留的多组孔位可以适配不同尺寸的风机外壳，不需要针对每一款风机重新开模做专属支架。

　　建模过程中所有钣金件都保留了真实的折弯系数与下料展开尺寸，折弯边的避让缺口、孔位到折弯线的安全距离都符合钣金加工工艺规范，不会出现孔位太靠近折弯线导致折弯时孔位拉伸变形的问题。零件之间的装配间隙也按照实际螺栓装配的余量预留，锁附螺栓后不会出现零件干涉、贴合面存在缝隙的情况，整套构件既可以作为通风设备的原配安装支架，也可以作为通用钣金支架参考，用于其他轻型工业设备的落地、侧装固定场景，结构简单可靠，加工与装配的容错空间充足。
