双层方形管道焊接支撑机架结构

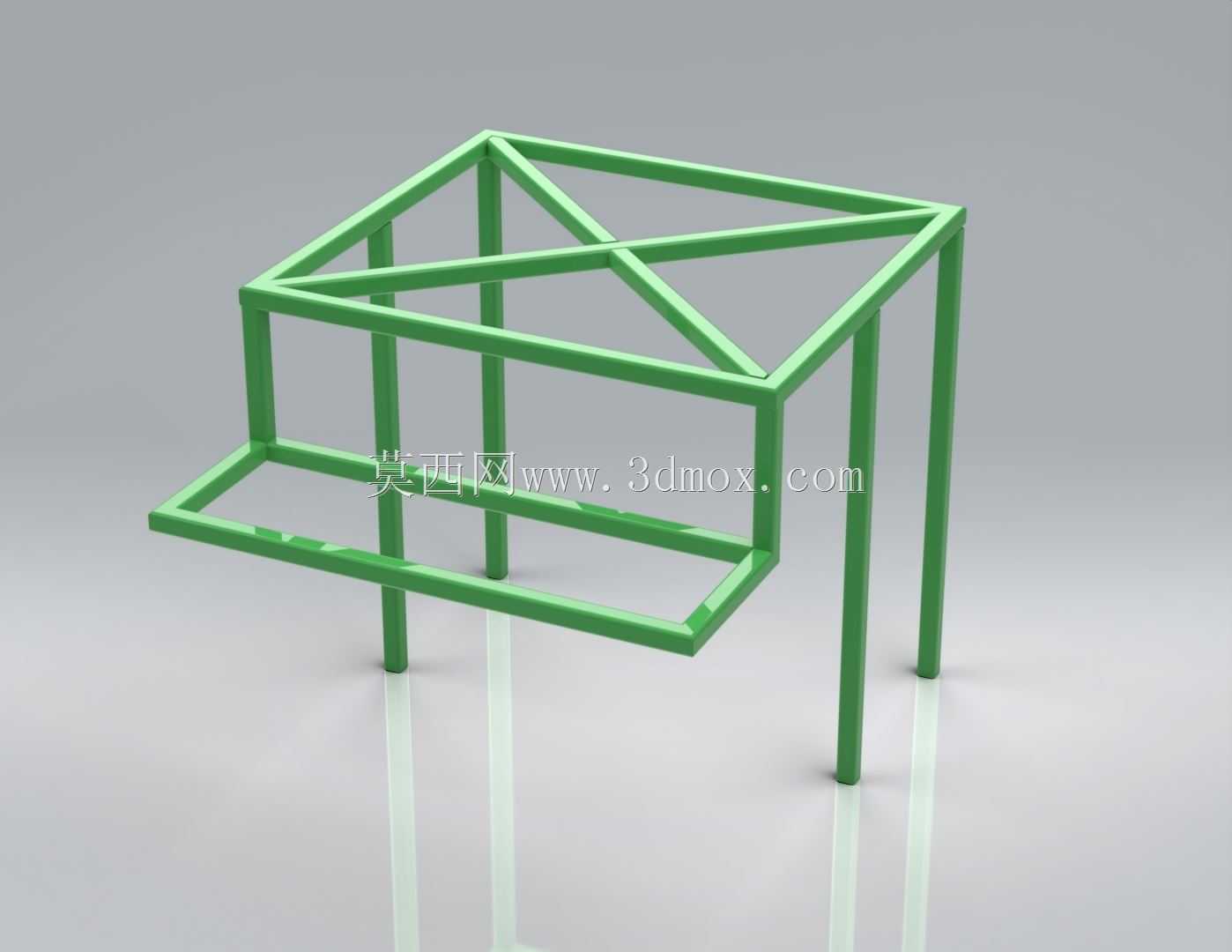

　　这类双层方管焊接机架在车间现场多用于轻型工装承托、检测工位搭建、半成品物料暂存以及小型设备外围支撑，结构本身不承担复杂传动任务，核心目标是把竖向载荷、侧向偏载和作业过程中的偶然冲击稳定传递到地面支脚。从现场布置看，上层框架形成较高的主承载平面，可放置夹具底板、小型气动组件、待装配部件或工艺隔板；下层向前探出的矩形框则构成低位辅助平台，适合容纳接油盘、电气控制盒、物料筐或作为人员靠近时的脚部避让边界。两层框架并非简单叠放，而是通过四根主立柱贯通连接，使上层载荷能够沿立柱直接下传，减少中间横梁的弯矩累积。

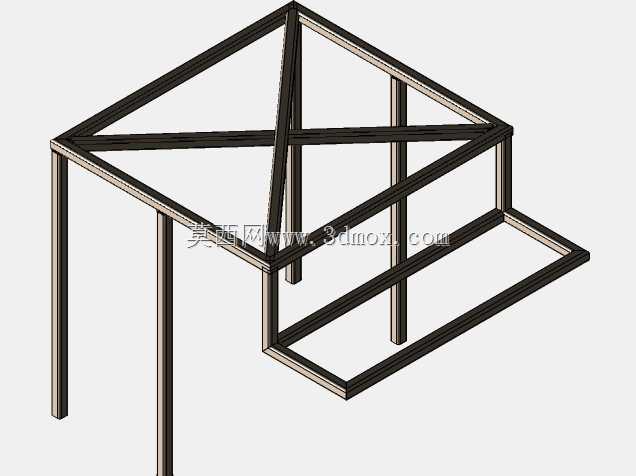

　　框架主材选用等截面方形管材，截面方向在模型中保持一致，便于在放样阶段统一下料长度、坡口角度和焊接工装定位。方管相对于角钢的优势在于两个方向的抗弯刚度接近，当操作人员从正面或侧面倚靠、推拉工件时，机架不容易出现明显的平面外扭转；相对于槽钢，方管外表面封闭，打磨、喷涂后更容易清洁，也适合涂装车间、装配工位或实验室内使用。整体轮廓以矩形为基础，上层平面内部增设交叉斜撑，斜撑直接连接对角节点，把上部矩形划分成三角形稳定区域。这个处理针对的是方管框架最常见的失效形式——节点处平行四边形变形。没有斜撑时，仅靠角焊缝抵抗水平剪力，长期受偏载后焊缝热影响区容易出现微裂纹；加入交叉杆后，水平力主要由杆件拉压承担，角焊缝更多承担定位和传力过渡作用。

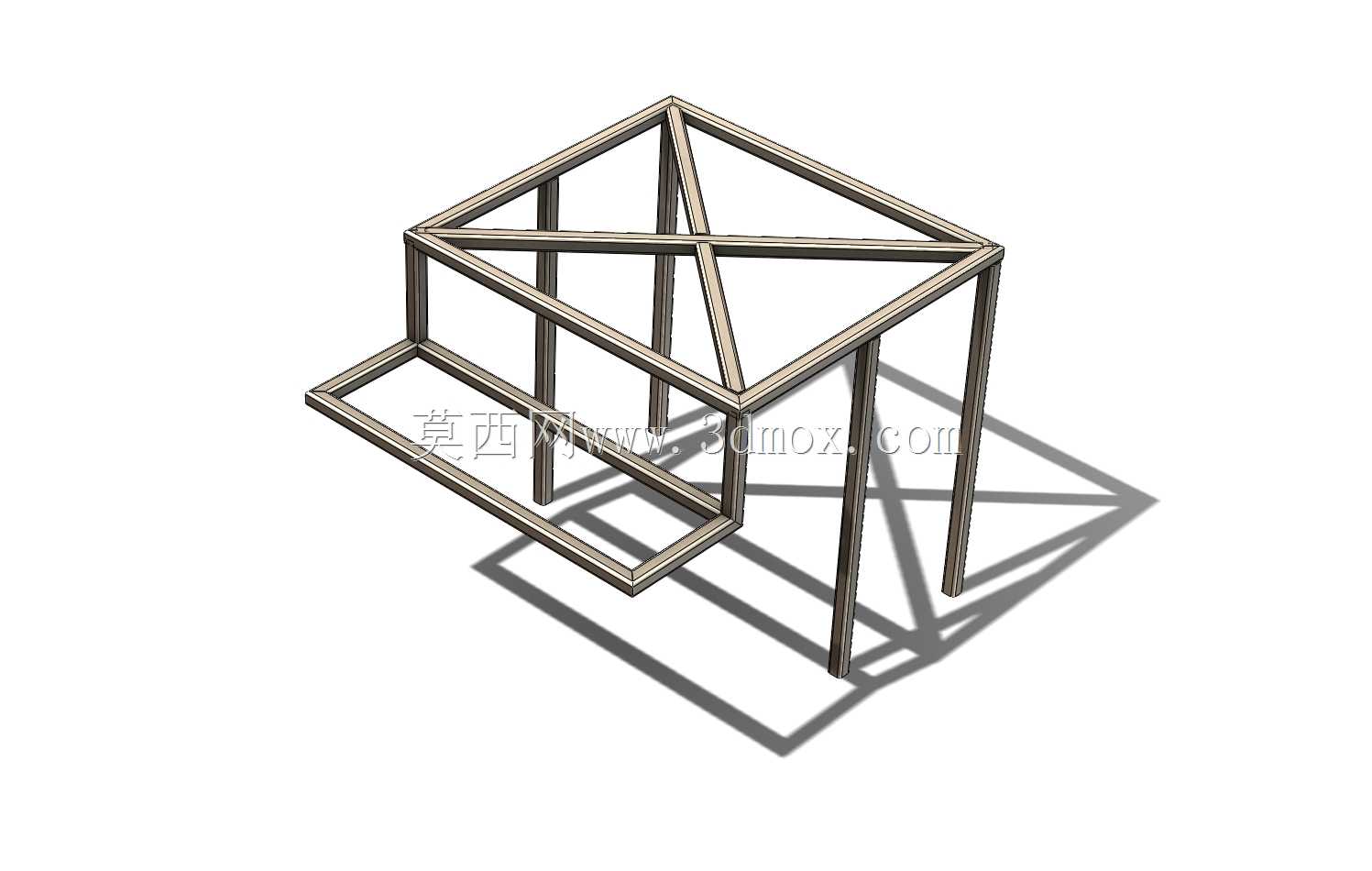

　　立柱布置需要同时考虑承载和操作空间。后侧两根立柱位于上层框架后角附近，前侧两根立柱则随下层探出框向前延伸，形成上部收合、下部前探的姿态。这样的布局有明确的工程意图：操作人员站在机架正面时，腿部可进入下层框架下方，靠近上层作业面，而不必远离设备重心；上层前缘又不会因为支脚过于靠前而妨碍地面清扫或叉车、液压车近距离靠近。支脚底端保持平直开口，实际制作时可在现场配焊底板，再通过膨胀螺栓与地面固定；若用于频繁换线的临时工位，也可在底板下方加装可调脚杯，用来补偿地面不平并调节整机水平。

　　节点设计以相贯线贴合和连续角焊缝为主。方管之间采用端面抵接与侧面搭接相结合的方式，主横梁与立柱交接处保留足够焊缝长度，避免只在单侧板厚上施焊。交叉斜撑与边框相交处属于多杆汇交节点，建模时需要特别检查杆件中心线是否尽量汇交于同一点。若中心线偏差过大，焊缝会承受附加弯矩，外观上虽然能够成型，但受载后节点局部容易凹陷或撕裂。实际放样可先制作简易焊接胎架，把上层边框在平台上定位点焊，再安装斜撑，复核对角线尺寸后对称焊接；立柱与两层框架组装时应分两次翻身，使平焊、立焊位置尽量交替，减少单侧热输入导致的整体扭曲。

　　尺寸边界方面，模型呈现的是窄长型台架比例，上层宽度方向可容纳常规工装板和小型工件，长度方向适合沿流水线布置；下层前探框的高度明显低于主作业面，既增加了底部刚性，又不会形成高至膝盖的碰撞点。安装时需要在机架四周预留操作与维护距离：正面应留出人员站位和工件取放空间，背面保留焊缝检查、喷涂修补以及线缆布置距离，侧面则需保证斜撑外侧不会与通道设备干涉。若上层放置振动设备或气动执行机构，应在支脚底板处增加固定孔，并在台面与设备之间设置减振垫；若仅作为静态承托架，可按均布载荷校核横梁跨中挠度，控制在作业允许范围内即可。

　　从建模思路看，该结构没有引入多余曲面和装饰件，所有杆件都服务于传力路径：外框确定安装边界，立柱传递竖向载荷，交叉斜撑约束水平剪切变形，下层探出框扩大支撑基面并提供低位安装位置。设计评审时应重点核对方管规格与实际载荷是否匹配、节点焊缝是否可达、焊后是否有足够加工余量，以及地面固定方式是否与使用环境一致。对于小批量制作，这种框架可用标准方管直接切割组焊，模具投入低、改造方便；对于需要搬迁扩展的工位，也可在关键节点预留螺栓连接板，使焊接机架与模块化装配方式结合，兼顾刚性和后期调整便利性。
