GU4.0灯脚规格陶瓷灯座结构设计

　　这款GU4.0规格的灯座，主要面向小功率插脚式光源的配套安装场景，常见于嵌入式筒灯、展柜射灯、机床局部工作灯、仪器设备状态指示灯这类需要紧凑安装空间的照明结构中。不同于常规螺口灯座的旋接固定逻辑，这类插脚式灯座依靠插针的接触导通与卡位结构实现光源固定，不需要额外的旋转操作空间，在狭小的设备内腔、薄型吊顶夹层里的适配性更强。

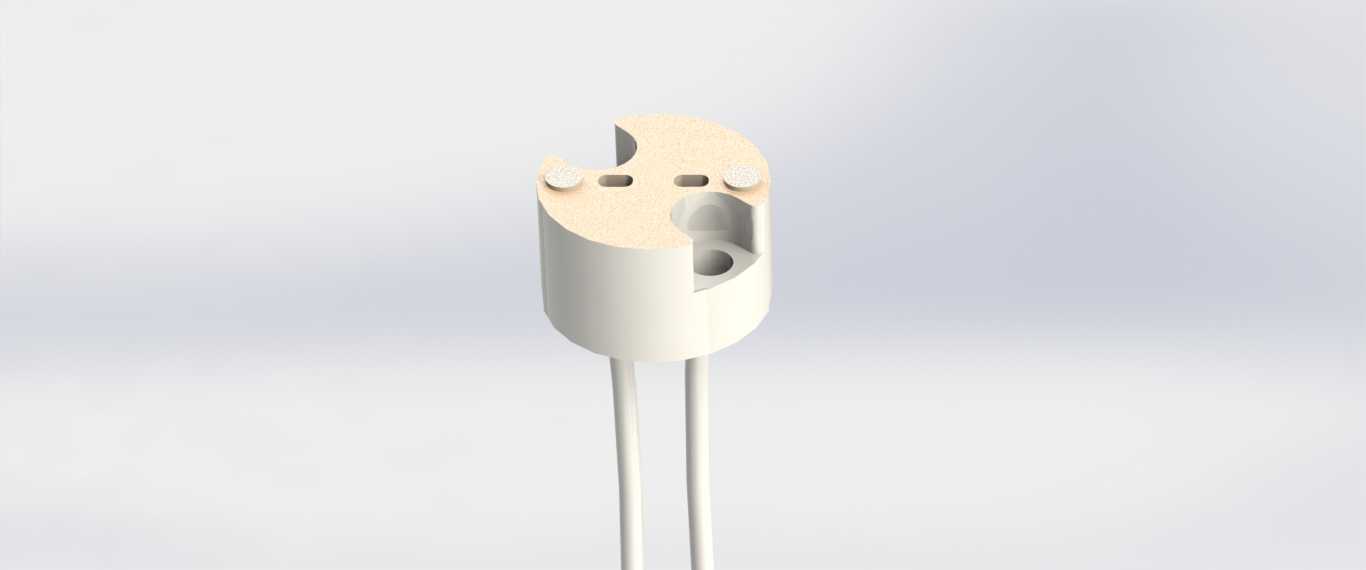

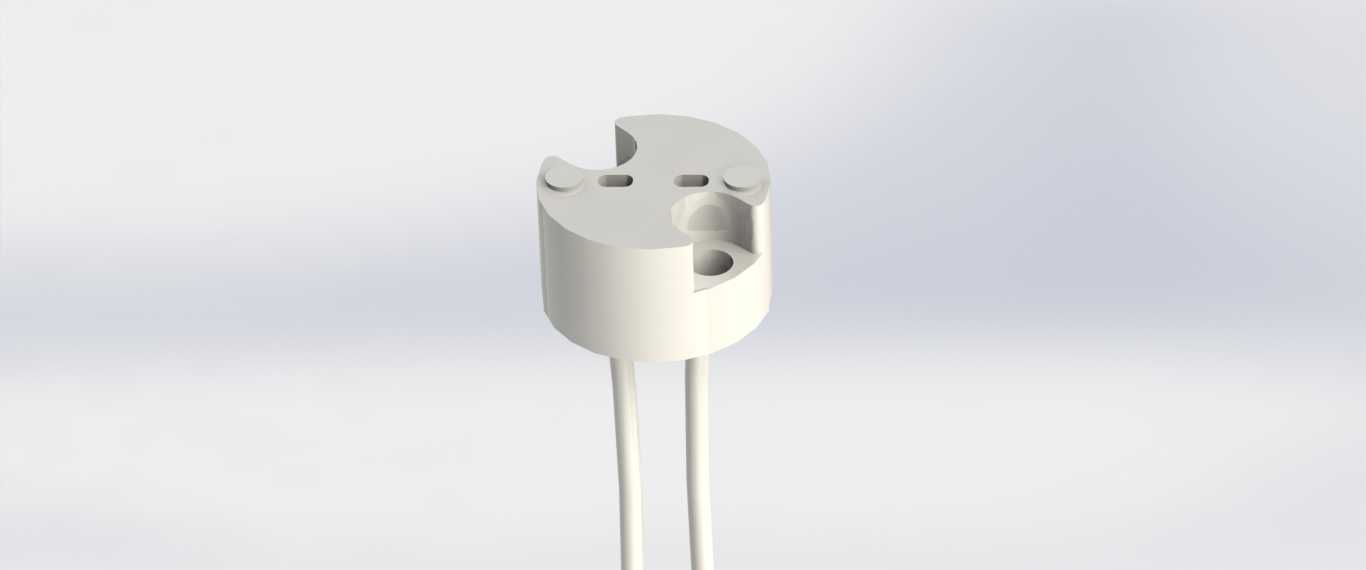

　　从结构功能来看，灯座主体采用陶瓷基材，核心考量是小功率光源长期工作时的引脚散热需求，同时陶瓷本身的绝缘特性可以避免引脚间的爬电风险，在靠近金属设备壳体安装时，不需要额外增加绝缘衬垫就能满足安规要求。顶部的卡位结构做了对称的半圆缺口与定位槽设计，对应GU4.0标准光源的插脚间距与定位凸点，安装时只需要将光源插脚对准插孔推入，旋转很小的角度就能卡入顶部的卡位槽，避免设备振动过程中光源松脱掉落；两个插孔内部预留了导电弹片的安装腔，弹片采用带预紧力的铜质结构，插脚插入后能保持稳定的接触压力，不会因为长期热胀冷缩出现接触不良的问题。

　　设计过程中首先要卡准的是安装边界尺寸，这类灯座大多是嵌入安装在灯具的塑料或金属安装孔内，主体圆柱的外径公差需要控制在±0.1mm范围内，过大会导致安装时无法卡入预设孔位，过小则会出现装配间隙，设备移动时灯座产生晃动。顶部的卡位槽深度需要匹配光源底座的凸台高度，既要保证卡入后光源底座与陶瓷端面完全贴合，避免光线从缝隙处漏出影响配光效果，也不能因为槽深过深导致插脚插入深度不足，出现导通接触面积不够的问题。引出线从主体底部垂直引出，出线位置做了圆角过渡，避免穿线时绝缘层被陶瓷锐边割破，出线长度可以根据不同灯具的内部接线空间调整，常规配套的引出线采用耐高温硅橡胶绝缘层，适配光源工作时传导到引脚的温度。

　　在实际选型适配时，需要注意这款灯座对应的插脚中心距为4mm，只能匹配GU4.0规格的插脚光源，不能混用G4、GU5.3等其他间距的灯脚，否则会出现插脚无法插入或者接触错位的问题。安装时陶瓷主体的固定依靠顶部法兰边压接在灯具安装面，不需要额外的螺丝固定，法兰边的厚度控制在1.2mm，既保证压接时的结构强度不会碎裂，也不会过多占用灯具内部的垂直空间。对于有防尘需求的设备场景，可以在法兰边与安装面之间增加一层薄的硅胶密封圈，就能实现IP40以上的防护等级，适配多粉尘的车间设备照明场景。

　　结构建模时需要注意陶瓷件的脱模斜度，主体圆柱部分的脱模斜度控制在0.5°即可，因为陶瓷件是压制成型，过大的斜度会导致顶部与底部的尺寸差过大，影响安装适配性。内部的导电弹片腔需要预留0.2mm的装配间隙，方便弹片的装入与定位，弹片的卡位凸台要与陶瓷腔的卡槽对齐，避免弹片在腔内转动导致接触位置偏移。顶部的两个定位凸点采用对称设计，不需要做防呆结构，因为GU4光源本身是对称插脚，正反安装都不影响导通与固定，能减少装配时的对位步骤，提升批量组装的效率。
