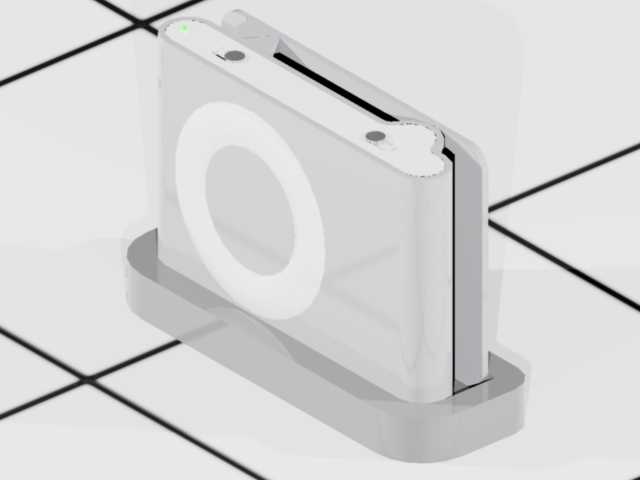

初代便携音乐播放器外观结构三维建模

　　这款便携音乐播放设备的结构设计，核心围绕随身便携场景的使用需求展开，整体壳体采用一体化注塑成型的思路做结构拆分，主体外壳壁厚控制在1.2mm，既满足日常携带的抗跌落强度要求，也能将整机重量控制在合理区间，适配用户长时间随身佩戴、揣放于口袋的使用场景。设备正面的环形操控区域做了下沉0.3mm的台阶设计，操控按键与壳体表面的高度差控制在0.8mm，既保证盲操作时的触感辨识度，也避免按键突出过多在口袋中被误触发，环形区域中心的凹陷弧度贴合指腹按压的自然曲面，按压行程设定为0.5mm，反馈力度适配日常单指操作的施力习惯，不会出现按动费力或者误触的问题。设备侧边的接口区域做了内藏式的结构设计，接口边缘做了R0.5的圆角过渡，

　　避免插拔数据线时刮伤线材外皮，同时接口周边的壳体做了局部加厚处理，加厚区域壁厚达到2mm，抵消频繁插拔带来的应力集中，防止长期使用后接口周边壳体出现开裂问题。设备顶部的状态指示灯做了半透明的导光结构设计，导光柱与壳体采用过盈配合装配，不需要额外打胶固定，装配工序更简便，导光柱的散光角度做了专门调校，在120度视角范围内都能清晰识别设备的工作状态，同时不会出现光线直射刺眼的问题。配套的底座结构采用与主机匹配的卡槽设计，卡槽内侧做了0.2mm的拔模斜度，主机放入底座时可以依靠自身重力滑入到位，不需要额外的卡扣结构就能实现稳定固定，底座底部预留了配重块安装位，放置在桌面时不会因为主机插拔出现侧翻问题，

　　底座与主机接触的位置做了软胶垫的安装槽，软胶垫高出接触面0.3mm，避免主机与底座硬接触刮花壳体表面的涂层。整机的所有外观棱边都做了R1以上的圆角处理，没有尖锐的棱角，放在衣物口袋中不会勾刮面料，握持时的贴合感更好。内部结构的排布上，主板与电池采用上下分层的布局，中间用0.3mm厚的绝缘麦拉片做隔离，既节省内部空间，也能避免电池与主板元器件直接接触出现短路风险，主板上的接口位置与壳体开孔的对位公差控制在±0.1mm，保证装配后接口与壳体开孔的同轴度，不会出现插拔配件时卡滞的问题。壳体的卡扣结构均匀分布在壳体四周，卡扣的扣合量设定为0.6mm，既保证上下壳装配后的结合紧密性，不会出现缝隙不均的问题，

　　也方便后期维修拆机时不会因为扣合量过大拆坏卡扣。设备侧面的开关按键采用悬臂梁的结构设计，悬臂的厚度设定为0.8mm，按动时的形变量控制在材料的弹性形变范围内，长期按动不会出现塑性变形导致按键卡滞、回弹失效的问题。整体结构设计充分考虑了消费类电子产品的量产装配需求，所有结构特征都符合注塑成型的工艺要求，没有出现倒扣、壁厚不均等容易导致注塑缺陷的设计，拔模角度统一设定为1.5度，壳体表面可以顺利实现蚀纹、喷涂等后期表面处理工艺，满足不同外观配色的生产需求。在安装边界上，整机的长宽高尺寸适配常规的便携收纳场景，底座的占地面积仅相当于普通名片的三分之一，放置在桌面不会占用过多空间，主机与底座的配合间隙控制在0.1mm，装配后没有明显的晃动感，整体结构的可靠性满足日常随身使用的跌落、振动测试要求，在1米高度自由跌落至硬质地面时，壳体不会出现开裂，内部元器件不会出现松脱移位的问题。
