38毫米规格丙烯酸家具合页结构设计

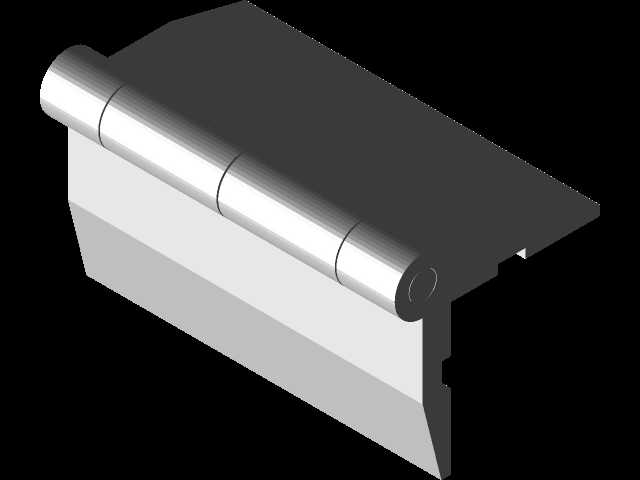

　　两个页片分别通过粘接或紧固件固定在需要实现相对转动的两个构件上，铰接销轴贯穿两个页片的同轴卷边结构，实现0到180度范围内的顺畅开合，转动过程中无多余旷量，能够保证开合动作的平稳性。在尺寸边界的设定上，两个页片的长宽均控制在38毫米，属于小规格铰链范畴，安装时不会在被连接件表面占用过多的固定面积，适配厚度在10毫米到20毫米之间的丙烯酸板材装配需求，铰接部位的卷边外径控制在8毫米，装配后突出板材表面的高度较低，不会对构件的开合运动产生干涉，也不会在视觉上显得过于突兀。设计过程中充分考虑了丙烯酸材料的力学特性，铰接卷边部位做了加厚处理，避免频繁开合过程中卷边部位出现应力开裂，页片与板材贴合的平面做了平面度公差控制，在民用家具、轻型展示道具的装配体系中，小规格开合连接件的选型直接影响成品的装配精度与长期使用稳定性，这款38毫米×38毫米规格的丙烯酸铰链，正是针对轻量化透明家具、亚克力展示装置的装配需求开发的专用连接构件。不同于常规金属合页的厚重质感，这款铰链采用与被连接件材质同源的丙烯酸基材制作，在完成两个相对转动部件铰接功能的同时，能够保持装配后整体视觉效果的一致性，避免金属配件在透明材质构件上产生突兀的视觉割裂感，尤其适用于亚克力展柜、透明收纳装置、轻型装饰隔断等对外观整体性要求较高的应用场景。从结构设计逻辑来看，这款铰链采用了经典的单轴贯串式铰接结构，整体由两个页片与中间的铰接销轴组成，

　　保证固定后页片与板材表面完全贴合，不会出现局部翘曲导致的固定失效问题。页片上预留的固定位既可以适配丙烯酸专用胶水粘接固定，也可以根据装配需求加工微型螺丝孔实现机械固定，两种固定方式都能保证足够的连接强度，满足轻型构件的开合使用需求。在实际选型应用中，这类小规格丙烯酸铰链的适用场景有明确的边界，它不适合承载大重量的实木门、金属门构件，而是针对自重较轻的亚克力板材、PVC轻型板材构件设计，单组合页的额定承载重量控制在1.5千克以内，单扇构件建议搭配2到3个同规格铰链均匀布置，即可保证长期开合的结构稳定性。转动阻尼的设计上，这款铰链没有额外设置阻尼结构，依靠铰接卷边与销轴之间的配合精度实现自然的开合手感，既不会因为阻尼过大导致开合费力，

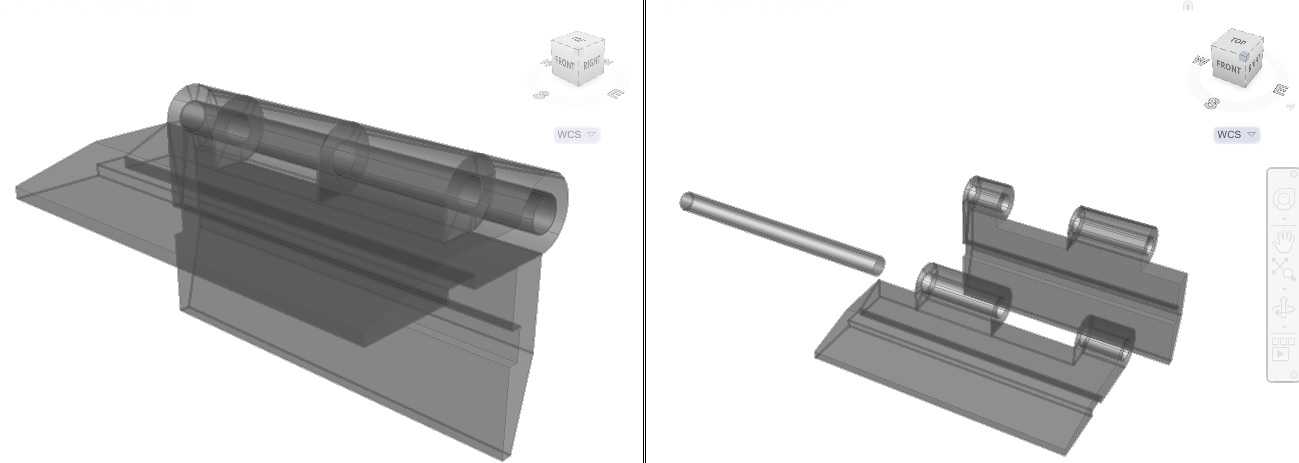

　　也不会因为配合间隙过大出现页片自由晃动的问题，能够在任意开合角度保持稳定的姿态，满足展示类道具需要随时停在指定开合角度的使用需求。从建模实现的角度来看，这款铰链的三维模型完整还原了产品的所有结构细节，包括页片的厚度变化、铰接卷边的同轴度特征、页片与卷边的过渡圆角，所有尺寸参数都按照实际生产的公差要求进行设定，能够直接导入装配环境中进行干涉检查，也可以基于模型直接生成加工图纸用于小批量生产。不同于金属铰链需要考虑防锈、镀层等工艺要求，丙烯酸铰链的结构设计更关注材料本身的应力分布，在所有转角位置都设置了R1以上的过渡圆角，避免直角位置产生应力集中，在频繁开合的受力状态下出现裂纹，延长产品的实际使用寿命。在家具装配的实际场景中，

　　这类同材质铰链的应用能够大幅提升透明家具的外观质感，以往使用金属合页装配亚克力展柜时，金属配件的反光和色差会破坏整体的通透感，而采用丙烯酸材质的同色铰链，装配后几乎可以实现连接件与主体构件的视觉融合，满足高端展示道具、轻奢透明家具的设计需求。安装过程中，38毫米的见方尺寸对安装定位的精度要求相对友好，即使是手工装配的场景，也能通过简单的划线定位实现准确安装，不需要复杂的定位工装，适合小规模定制类家具的生产装配需求。铰接销轴采用同材质的丙烯酸圆棒加工，与卷边的配合间隙控制在0.1毫米以内，既保证转动的顺畅度，又不会出现明显的晃动间隙，长期使用过程中，丙烯酸材料的自润滑特性能够保证开合动作始终保持顺畅，不需要额外添加润滑剂，也不会出现金属铰链常见的生锈、异响等问题。
