DN250PN16法兰式暗杆闸阀三维设计

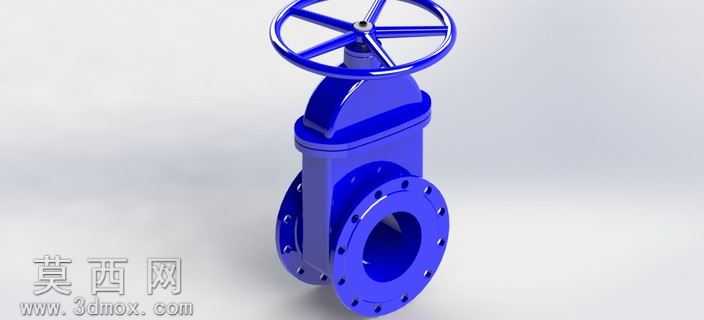

本模型为DN250PN16规格法兰式暗杆闸阀，整体采用三维参数化建模完成，建模过程严格遵循闸阀设计规范与公称通径、公称压力的参数要求，完整还原了该型号闸阀的全部结构细节。模型整体外观采用蓝色涂装质感渲染，材质表现贴合工业铸铁阀门的环氧涂层特征，渲染过程中调整了金属漆面的反光度与粗糙度参数，既还原了工业阀门的厚重质感，也清晰呈现了各部件的轮廓边界，避免了材质过曝或过暗导致的结构识别问题。结构设计上，模型完整包含手轮驱动机构、阀盖密封腔体、阀体流道、法兰连接端四大核心部分：顶部手轮采用轮辐式结构，建模时精准绘制了轮辐的弧度与中心轴孔的配合尺寸，手轮与阀杆的连接部位做了细节还原，可直观展示手动驱动的操作逻辑；阀盖部分做了圆弧过渡造型，既符合铸造工艺的脱模要求，也还原了暗杆闸阀阀杆不随启闭升降的结构特征，阀盖与阀体的连接法兰做了螺栓孔的均匀排布，孔位数量与孔径严格匹配PN16压力等级的法兰标准；阀体部分采用直通式流道设计，流道内壁做了平滑过渡处理，可直观展示闸阀全开时流道无遮挡、流阻小的特性，两侧连接法兰为凸面法兰结构，法兰盘上的螺栓孔沿圆周均匀分布，法兰密封面的凸台结构也做了精准还原，可直接用于管道装配的干涉检查。建模过程中采用了自顶向下的设计思路，先确定阀门的整体通径与压力等级参数，再拆分各子部件进行独立建模，最后完成整体装配约束，各部件之间的配合关系完全符合实际装配逻辑，手轮与阀杆、阀杆与闸板、闸板与阀体密封面的配合间隙都做了合理设置，既保证了模型的装配合理性，也可用于后续的运动仿真演示，直观展示闸阀启闭时闸板沿阀体内导轨升降的动作过程。模型细节处理到位，阀体上的铸造圆角、螺栓孔的倒角、手轮边缘的防滑结构都做了还原，没有出现结构缺失或比例失调的问题，整体模型比例协调，结构完整，可用于阀门选型展示、管道系统装配模拟、给排水工程方案演示等场景。
