管道变径过渡曲面结构设计练习作品

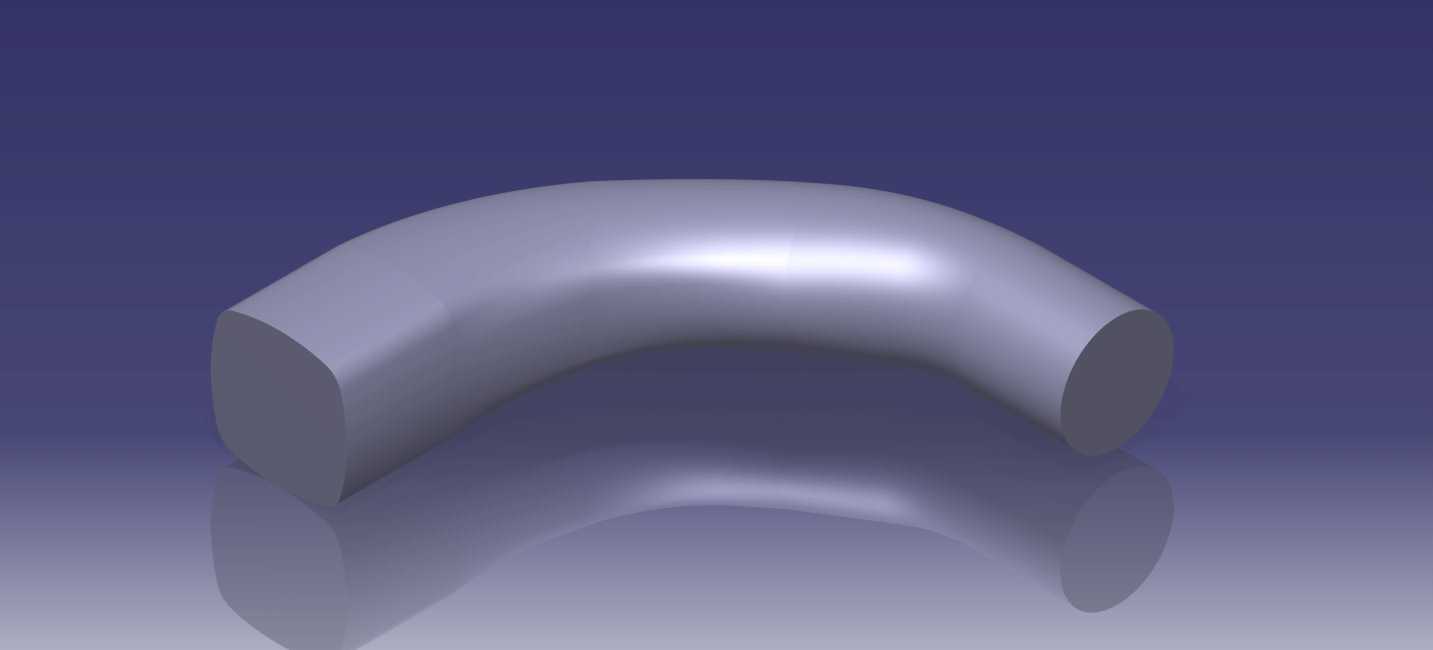

　　在流体输送管网的现场布设与非标定制场景中，不同通径管道的衔接过渡段一直是结构设计的高频难点，尤其是对介质流态稳定性有要求的工艺管路，生硬的直角变径会在管内形成局部涡流区，既会提升输送过程的沿程压力损失，长期运行时还会在变径位置产生持续的流体冲蚀，缩短管路整体的服役寿命。这套曲面结构的设计练习，正是针对这类管道变径衔接需求展开的建模实践，核心是通过连续顺滑的曲面过渡，替代传统的焊接异径接头的生硬折角结构，让变径段的内壁曲率实现连续变化，减少流体在变径位置的流动阻力。从设计逻辑来看，整个建模过程没有采用常规的实体拉伸切除思路，而是从曲面构建的底层逻辑出发，先确定两端不同通径管道的连接基准面，

　　明确两个对接端的安装边界尺寸——两端的接口截面完全匹配对应规格管道的外径与壁厚基准，能够直接与标准管路实现对接，不需要额外加工适配坡口。在曲面生成阶段，通过控制线框的点位排布，调整过渡段的曲面收敛速率，避免曲面在收敛过程中出现局部曲率突变，保证整个过渡段的壁厚均匀一致，不会出现局部壁厚过薄导致的结构强度不足问题。实际工程应用中，这类顺滑变径结构除了用在常规的给排水、工艺物料输送管路中，在通风除尘管网的变径位置也有很高的应用价值，通风管路对截面变化的顺滑度要求更高，局部阻力的微小提升都会大幅增加整个风机系统的能耗，通过曲面优化的变径段能够有效降低局部阻力系数，让整个管网的风压分布更均匀。建模过程中特意保留了线框构建的全流程参考，

　　能够直观看到从基准平面定位、轮廓线绘制、曲面放样到实体加厚的完整步骤，对于刚接触曲面建模的结构设计人员来说，可以清晰理解曲面建模中控制线对最终曲面形态的影响逻辑，掌握不同收敛角度下曲面过渡的处理技巧。在安装边界的处理上，两端的连接端面都预留了标准的法兰对接或者焊接坡口的加工基准，实际生产时可以直接根据对接端的管道连接形式，在模型基础上拓展法兰盘结构或者焊接坡口，不需要重新调整过渡段的主体曲面。另外，整个过渡段的外形没有多余的凸起结构，外表面同样保持连续顺滑，在做管路外保温施工时，保温材料能够完全贴合管壁，不会出现局部空隙导致的冷桥或者热损问题，这也是传统冲压焊接异径管容易忽略的细节——很多成品异径管的外表面会存在焊接接缝的凸起，

　　保温施工时需要额外处理接缝位置，既增加施工工作量，也容易留下保温缺陷。从结构强度的角度分析，连续曲面的变径结构在承受管内压力时，应力会沿着曲面均匀分散，不会像折角变径那样在折角位置形成明显的应力集中点，在高压输送管路中应用时，能够有效降低变径位置发生开裂泄漏的风险。建模练习中也特意验证了不同曲率下的曲面壁厚分布，确保整个过渡段在实体加厚之后，最小壁厚能够满足对应压力等级的管路强度要求，不会出现建模过程中因为曲面曲率过大导致的加厚失败或者局部壁厚不达标的问题。对于从事管路系统设计的工程师来说，这类曲面建模练习能够有效提升对复杂过渡结构的处理能力，跳出标准件选型的固定思维，在遇到非标布设场景下的特殊变径需求时，能够快速构建出符合流体力学要求、结构强度达标、安装边界匹配的过渡结构，而不是勉强选用标准异径管再搭配额外的短接调整，徒增管路的泄漏点与阻力损失。
