SPST面板安装式超微型按钮开关

　　做小型手持测试设备的面板布局时，最头疼的就是操作件的安装空间预留——既要保证操作手感不发飘，又不能挤占内部PCB板的走线与元件排布空间，这款单极通断的面板安装按钮，刚好适配这类紧凑空间的控制需求。从实际选型适配的场景来看，这类超微型按钮的适用面比常规尺寸按钮宽很多：手持类检测设备的面板操作区往往只有巴掌大，要排布电源、功能切换、触发确认多个操作件，常规16mm、22mm安装孔径的按钮根本塞不下，这款的安装孔适配13.6mm的开孔，面板厚度兼容1.5-4mm的范围，不管是薄款ABS注塑面板，还是稍厚的铝合金喷砂面板，都能通过自带的螺纹衬套或者卡入结构完成固定，不需要额外设计定制压圈，安装时从面板正面推入，背面拧上锁紧环或者卡入卡扣就能完成固定，装配效率比需要螺丝固定的按钮高不少，批量装配时能省不少工位工时。

　　从功能特性来看，这款按钮属于瞬动式SPST结构，也就是按下时接通、松开自动复位断开的单极通断类型，触点参数适配32VAC 400mA、50VDC 100mA的低压小电流回路，刚好匹配手持设备、小型电信终端设备里的控制信号回路，不需要额外加中间继电器就能直接给主控板送触发信号，触点表面做了覆银处理，能有效降低小电流信号传输时的接触电阻，避免出现信号触发虚接的问题，操作力设计在2N到5N的区间，按下去的反馈感清晰，不会出现轻触就误触发、或者按下去硬邦邦手感生涩的问题，触点弹跳时间控制在10ms以内，对于需要精准捕捉触发信号的测试设备来说，能有效避免信号抖动带来的误判，不需要在程序里额外加过长的消抖延时，响应速度更跟手。机械寿命能达到100万次循环，哪怕是高频操作的设备触发键，全生命周期内也不需要频繁更换操作件，焊接引脚能承受最高350℃、持续5秒的焊接温度，手工焊或者波峰焊都不会因为高温烫坏内部的塑料结构与触点组件，生产时的工艺适配性很强。

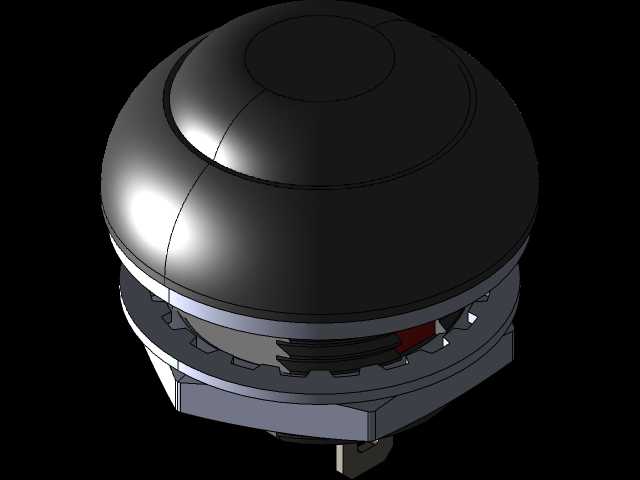

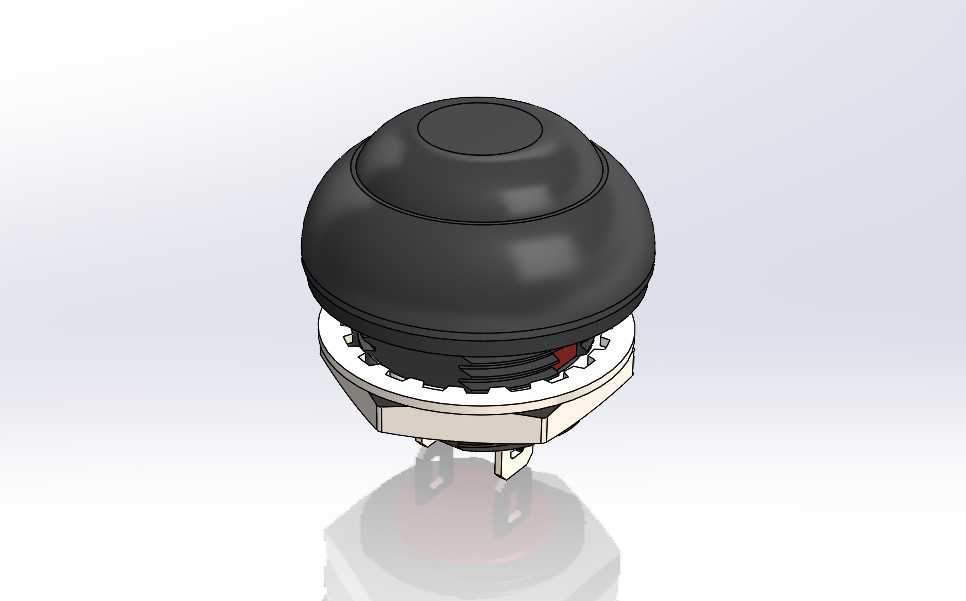

　　从三维建模的设计思路来看，做这个按钮的数模时，首先要把安装边界的尺寸卡准：安装孔的公差要留到±0.1mm，锁紧环的外圆尺寸要标注清楚，避免面板开孔后出现按钮卡不进去、或者装上去晃荡的问题；按钮帽的突出高度要结合面板的整体造型做匹配，圆弧形的黑色聚酰胺帽檐突出面板的高度控制在合理范围，既不会因为突出太多容易被外物磕碰误触发，也不会因为凹进去太多操作时按不到位；背面的引脚位置要和PCB板的焊盘位置一一对应，数模里要把引脚的宽度、厚度、伸出长度都做准确，结构评审时就能提前检查有没有和周边的电容、电阻元件出现干涉，不用等到打样回来才发现引脚顶到元件、要重新改板。另外按钮的密封与防护细节也在数模里做了体现，帽檐和基座之间的配合间隙控制得很小，日常使用时泼溅的少量液体、灰尘不容易进到开关内部，适配车间、户外临时检测这类不算特别严苛但有少量粉尘的使用场景。

　　实际选型应用时还要注意，这类按钮只适合信号回路的通断，不能直接用来控制主回路的大电流负载，如果要控制电机、加热器这类功率负载，需要搭配中间继电器或者接触器使用，避免触点过流烧蚀。在做面板布局的三维装配时，要给按钮背面预留足够的接线或者焊接空间，引脚和周边金属结构件的距离要满足电气间隙要求，避免出现低压回路的爬电问题。另外按钮的操作方向是垂直面板按压，布局时要避开面板的弯折边、加强筋位置，保证按压时受力均匀，不会因为面板变形导致按钮卡滞。
