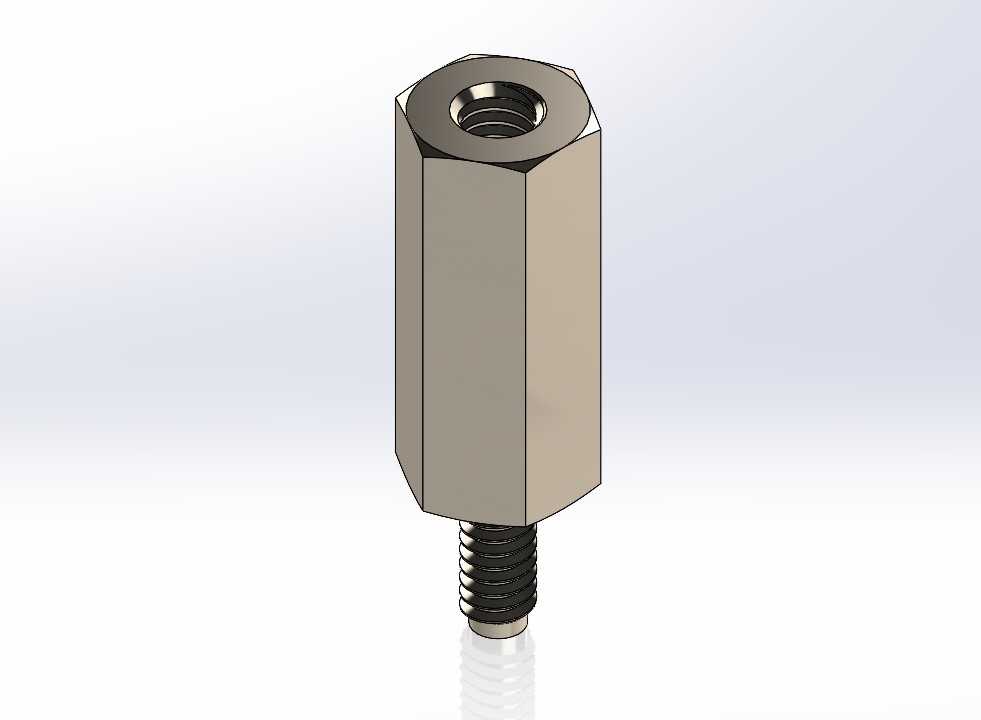

M2.5规格六角自攻内外螺纹PCB安装隔柱

　　在消费电子、工业控制板卡的组装环节里，板间支撑、板与钣金机架的固定一直是结构工程师需要反复核对安装边界的细节，这类六角自攻内外螺纹隔柱，就是针对PCB板安装场景开发的典型紧固件。不同于常规的通牙铜柱或者单头螺柱，这款零件一端做了内螺纹孔，另一端设计了带自攻牙型的外螺纹段，中间的六角柱身既可以用扳手夹持施加拧紧力矩，也能在安装后提供防转的限位作用，避免设备运输或者长期振动工况下螺柱出现松脱回转。

　　从实际安装逻辑来看，这类隔柱的使用场景非常明确：当PCB板需要和钣金机箱、模制塑件壳体保持固定间距时，不需要在基材上预先攻丝，直接将带自攻外螺纹的一端拧入预制的光孔即可，自攻牙型会在挤入基材的过程中形成匹配的螺纹副，既省去了预制攻丝的工序，也能在薄钣金、注塑件这类攻丝难度大、螺纹牙数不足的基材上获得足够的锁紧力。另一端的内螺纹则用来配合螺丝固定上层PCB板或者面板，六角对边5mm的尺寸设计，刚好适配常用的5mm开口扳手或者套筒，在密集排布的板卡间隙里也能顺利完成拧紧操作，不会因为柱身尺寸过大和周边的电容、接插件等板上元件产生干涉。

　　设计这类零件的时候，首先要明确的是安装边界的控制：总长度12mm的尺寸里，自攻外螺纹段长度为2mm，这个长度是经过匹配的——针对常用的0.8mm到1.5mm厚度的冷轧钢板、ABS注塑壳体，2mm的自攻段拧入后，既不会因为螺纹过长穿透基材另一侧影响外观或者其他部件，也不会因为啮合牙数太少导致锁紧力不足。六角段的长度为5mm，这个长度一方面要保证扳手夹持时有足够的接触面积，避免拧紧时打滑刮花柱身，另一方面也要保证安装后柱身和PCB板的接触端面足够平整，不会因为端面倾斜导致板卡安装后出现应力翘曲，长期使用下出现焊盘脱落或者板卡开裂的问题。内螺纹端适配M2.5规格的螺丝，这个规格是PCB板固定最常用的螺丝尺寸之一，对应的安装孔通常设计为2.7mm到2.8mm的光孔，和隔柱的内螺纹端外径匹配，安装后柱身端面可以完全贴合PCB板面，受力均匀。

　　无咬边的设计细节是这类精密隔柱的关键要求，在六角柱身和两端螺纹的衔接位置，如果存在冲压或者车削加工留下的咬边、毛刺，一方面会在安装时刮伤PCB板的阻焊层，造成电路短路的隐患，另一方面也会导致两端的同轴度出现偏差，安装后螺柱出现倾斜，上层板卡的固定孔位无法对齐。这款零件在衔接位置做了平滑的退刀处理，所有锐边都做了微小的倒角去毛刺，既保证了安装时的安全性，也能让螺纹拧入的时候更加顺畅，不会因为毛刺卡滞导致螺纹错牙。

　　在实际选型的时候，结构工程师需要核对三个核心尺寸：首先是六角对边尺寸，确认安装空间里扳手的操作空间足够，不会和周边元件干涉；其次是自攻外螺纹的规格，确认基材上预制的光孔尺寸匹配，ST2的自攻螺纹对应的预制光孔通常在1.7mm到1.8mm之间，孔太小会导致拧入力矩过大，造成柱身断裂或者基材开裂，孔太大则会导致锁紧力不足，容易松脱；最后是整体长度和六角段长度，确认安装后板卡之间的间距满足元件的高度要求，比如板上最高的电解电容高度是4mm，那么5mm的六角段长度刚好可以留出足够的安全间隙，不会出现元件顶到对面板卡的问题。

　　不同于需要配合螺母使用的通孔螺柱，这种单头自攻的隔柱在装配时只需要从一侧操作，在机箱内部操作空间狭窄的场景下，能大幅提升装配效率，不需要伸手到板材另一侧固定螺母，也减少了零件数量，降低了BOM成本。在通讯设备、工控主板、小型家电控制板的组装里，这类隔柱的使用量非常大，其稳定的锁紧性能、便捷的安装方式，能有效提升整机的装配可靠性，减少长期使用下因为紧固件松脱导致的板卡故障。建模的时候需要注意螺纹牙型的准确性，自攻螺纹的牙型角、牙距都要符合对应的标准，六角柱身的棱角要做微小的圆角处理，避免应力集中，同时两端的端面要保证和柱身轴线垂直，垂直度公差要控制在0.05mm以内，避免安装后出现板卡倾斜的问题。
