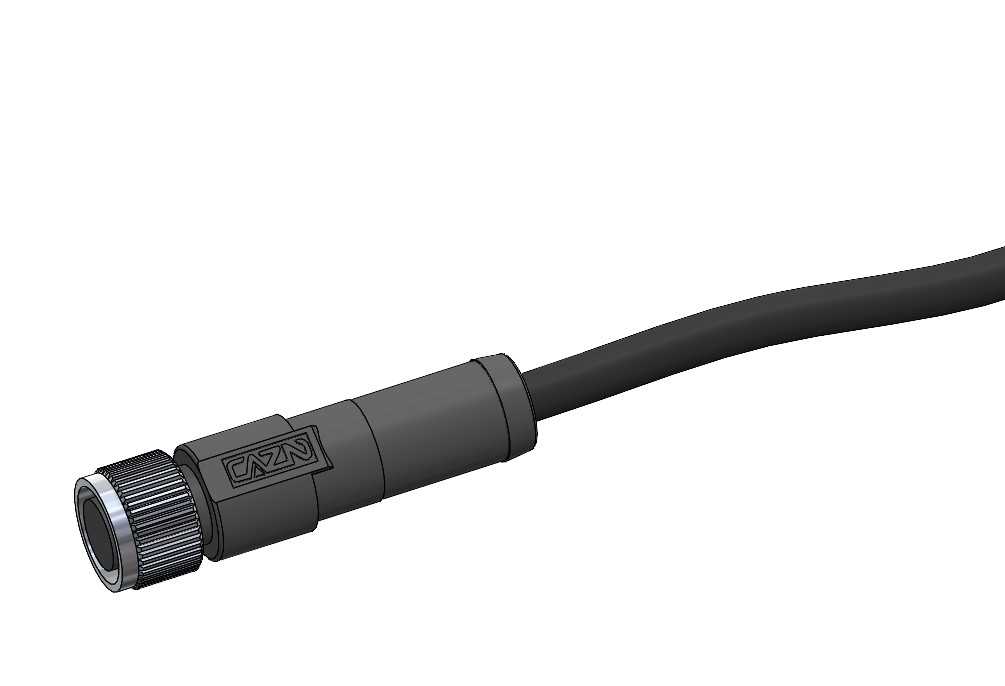

IP67级M8内螺纹连接器带线缆结构设计

　　在工业传感信号传输、户外小型电气设备接线、自动化产线分布式IO模块布线场景中，这类M8规格的内螺纹连接器带线组件是信号链路里最容易被忽略但直接决定整套系统防护可靠性的部件。做结构设计的时候，首先要卡准的是现场安装的边界条件：这类连接器大多用在设备侧端的信号引出，安装空间往往局促，尤其是设备外壁走线、机械臂末端传感器接线的位置，留给接头的径向操作空间通常不超过20mm，轴向预留长度也很少超过40mm，所以外壳的滚花段长度、外径都要配合手动拧紧的操作需求，不能做的太光滑导致徒手拧不到位，也不能把滚花做的太尖锐划伤操作人员的手套或者皮肤。

　　从功能特性来看，IP67的防护等级要求意味着整个接头在1米水深浸泡30分钟不能出现进水失效，同时还要抵御车间里的切削液飞溅、户外的扬尘侵入，所以外壳的内螺纹和对接端的密封槽配合尺寸公差必须控制在IT7级以内，和配套的公头对接时，密封圈的压缩量要控制在25%-30%之间，压缩量太小密封压力不足容易渗水，压缩量太大则会导致装配阻力过大，现场工人强行拧紧的时候容易把橡胶圈挤切破损，反而失去密封效果。尾部和线缆衔接的位置是防护的薄弱点，设计的时候采用了阶梯式的压接结构，线缆外被和接头尾部的护套之间通过过盈压合形成第一道密封，内部的芯线位置再灌封密封胶形成第二道防护，避免线缆被反复弯折的时候，外被和接头之间出现缝隙让水汽顺着线缆间隙渗入内部。

　　这款连接器是阴接头外壳结构，没有集成插脚，属于无极性的基础款外壳组件，设计的时候预留了通用的插针安装位，可以适配3芯、4芯的标准M8插芯模块，不用针对不同芯数重新开外壳模具，能大幅降低生产端的模具成本。外壳表面的标识区域做了下沉式的凹槽，后续可以通过激光打标或者丝印标注产品型号、引脚定义，不会因为长期的摩擦、擦拭导致标识磨损脱落。线缆部分采用的是耐油柔性PVC外被，在-20℃到80℃的工作区间内都能保持足够的弯曲韧性，在机械臂这类反复移动的走线场景里，能承受至少500万次的弯折循环不会出现线芯断裂、外被开裂的问题。

　　做三维建模的时候，要特别注意几个容易出问题的配合尺寸：首先是内螺纹的止端通端公差，M8的螺纹配合如果间隙过大，对接后会出现径向晃动，长期受振动的场景下容易出现接触不良；其次是外壳内部的台阶尺寸，要给插芯的安装预留足够的定位卡接位置，保证插芯装进去之后不会出现轴向窜动；还有尾部的线缆过孔尺寸，要和常用的4mm、5mm外径的线缆匹配，压接之后的拉脱力要达到50N以上，避免现场布线拉扯的时候把线缆从接头里拽出来。另外滚花段的纹理参数也不能随便选，采用节距0.8mm的直纹滚花，既能保证足够的摩擦力，又不会在注塑成型的时候出现脱模困难的问题。

　　从实际选型的角度来说，这类连接器不需要额外做接线压接，出厂就已经做好了线缆和接头的密封压合，现场安装的时候只需要把公头和母头对准拧紧，就能达到IP67的防护要求，比现场接线的连接器能节省至少三分之二的安装时间，尤其适合大批量产线部署的场景。在设计安装固定结构的时候，要注意接头拧紧后的最大外径是12mm，对应的面板开孔如果是穿孔式安装的话，开孔直径要留13mm的间隙，避免安装的时候刮伤接头外被；如果是采用法兰固定的安装方式，法兰的安装孔距要匹配M8连接器的标准14mm对边尺寸，保证固定之后接头不会跟着转动。另外线缆的弯曲半径要控制在线缆外径的8倍以上，不能在接头根部直接直角弯折，否则长期使用会导致尾部密封位置出现应力开裂，丧失防护性能。
