电子装配用M4组合式盘头螺钉结构设计

　　在消费电子、工业控制板卡的批量装配场景里，PCB与金属或塑胶外壳的连接可靠性，一直是结构工程师选型时反复权衡的环节。常规单螺钉锁紧时，若装配工位扭矩控制偏差稍大，很容易出现PCB被压裂、锁紧后受运输振动松脱的问题，尤其是带车载、户外工况的电子设备，振动频谱覆盖宽，单纯靠螺纹涂胶防松不仅增加工序成本，后期返修拆卸也会残留胶屑影响二次装配。这款M4规格的组合螺钉，正是针对这类痛点做的集成化设计，把平垫圈、线圈垫圈直接预装在螺钉杆部，装配时无需手动套垫，能大幅提升流水线的锁付效率，也避免了散件垫圈漏装、错装的制程问题。

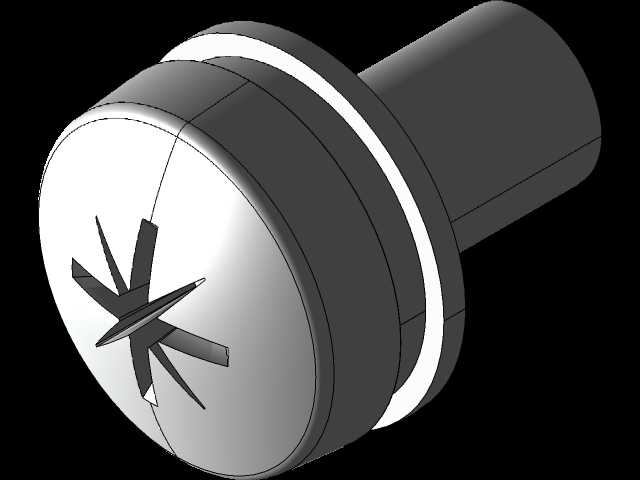

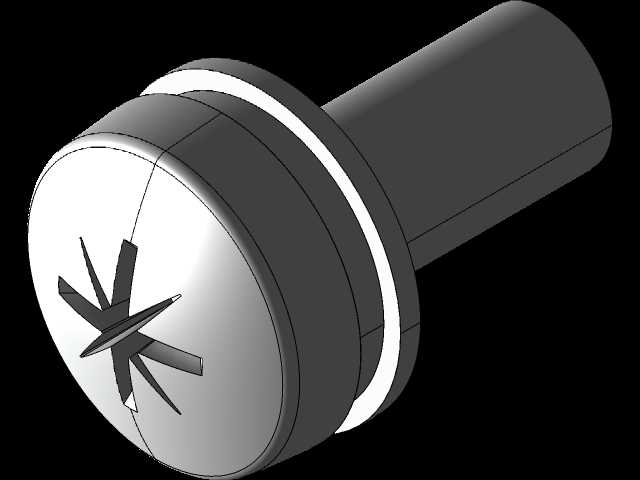

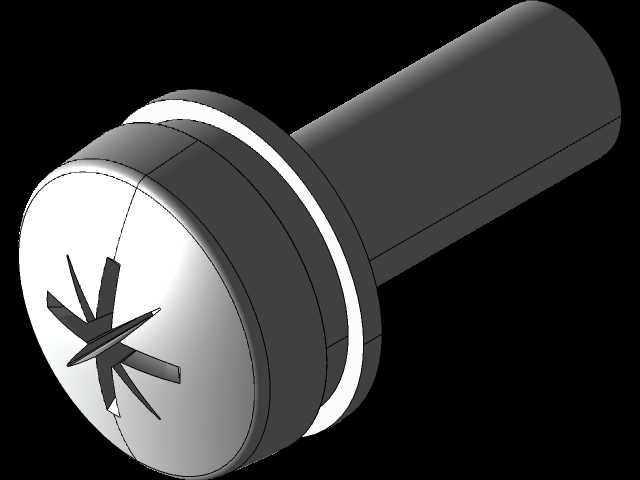

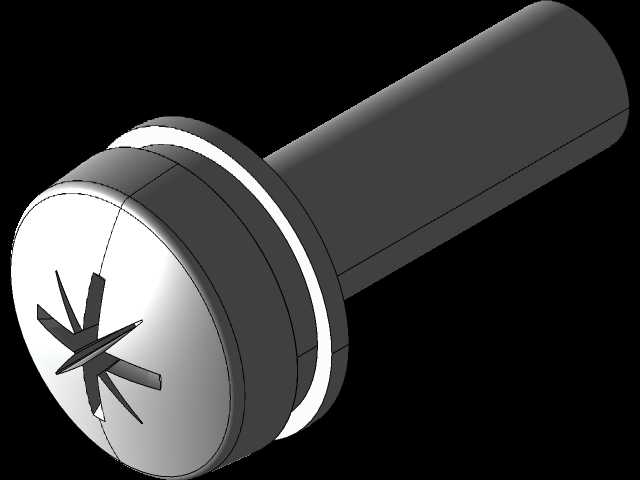

　　从头部结构来看，采用盘头十字槽设计，槽型深度适配常规PH2十字批头，自动化锁螺丝机的吸嘴、电批套都能通用，不需要定制特殊锁付配件。头部下沿的台阶结构刚好卡合配套垫圈的内孔，装配过程中垫圈不会随螺钉转动，避免垫圈旋转刮花PCB表面的阻焊层，这点在高密度布板、表面有裸露走线的板卡上尤为重要，能杜绝垫圈转动磨破线皮造成的短路隐患。自带的线圈垫圈属于弹性防松结构，锁紧后垫圈被压平产生持续的轴向预紧力，即便设备受持续振动、温度循环导致螺纹副出现微小间隙，弹性回弹力也能维持足够的锁紧摩擦力，相比普通平垫组合，防松性能更适配有振动要求的装配场景。

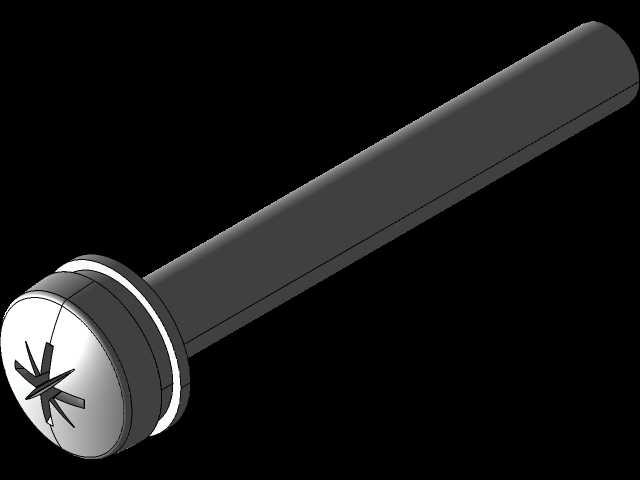

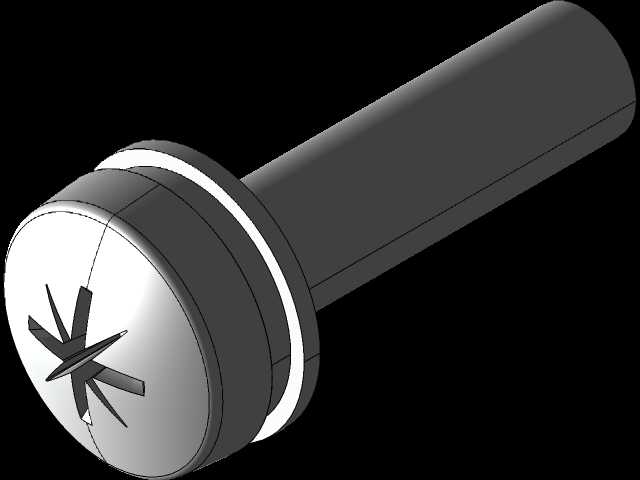

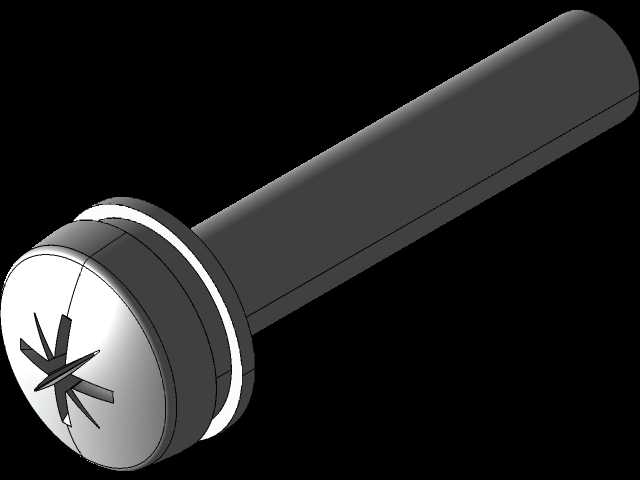

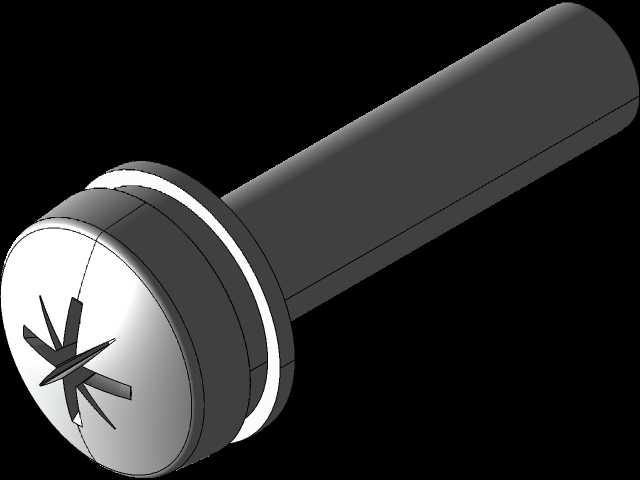

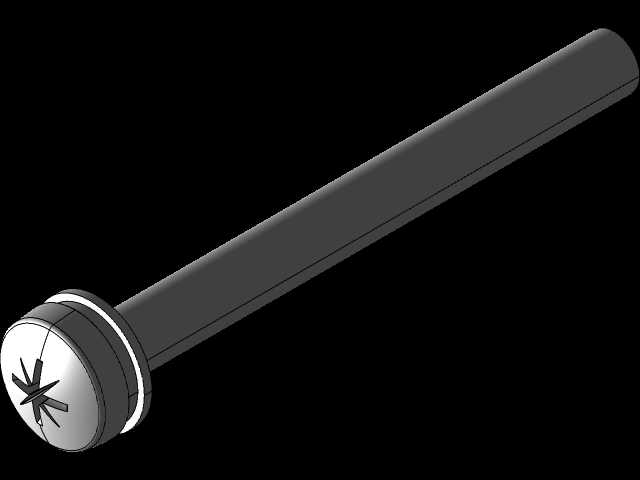

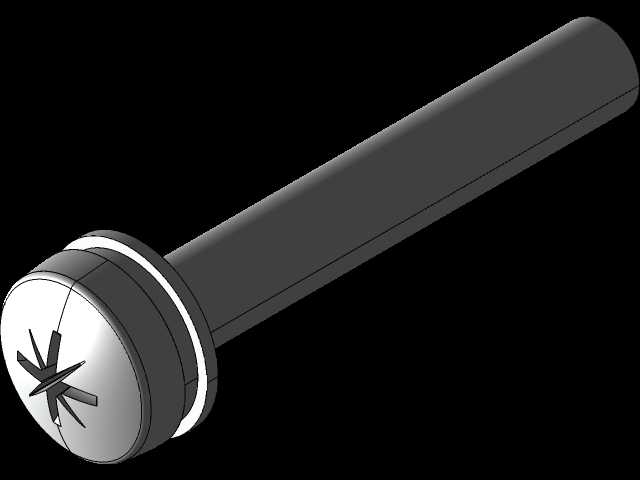

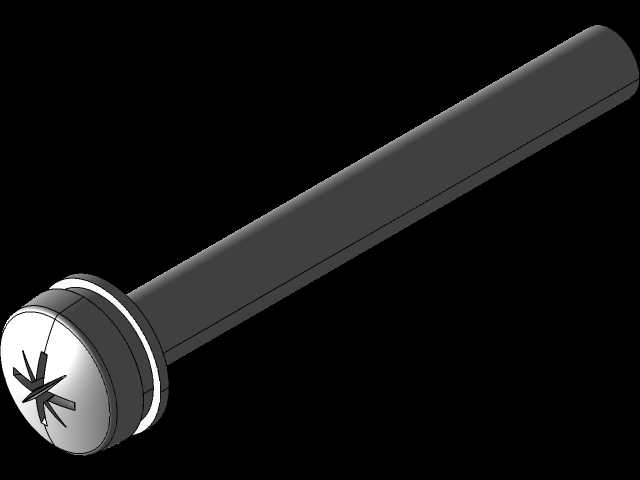

　　尺寸边界上，这款螺钉的杆部长度覆盖6mm到40mm的常用区间，能适配不同厚度的外壳固定柱、不同层数PCB的叠装需求。选型时需要注意，安装孔位在PCB上的开孔建议取4.2mm-4.3mm，既能保证螺钉顺利穿过，也不会因为间隙过大导致板卡固定后出现窜动；外壳端的螺纹底孔需要按M4螺纹的标准攻丝要求加工，若为塑胶柱热熔铜螺母的场景，要匹配铜螺母的内螺纹公差，避免锁付时出现滑牙。锁紧扭矩建议控制在0.8N·m-1.2N·m区间，扭矩过大会导致线圈垫圈被压死失去弹性防松作用，也可能造成PCB局部受压过大出现分层；扭矩过小则预紧力不足，运输或使用过程中容易松脱。

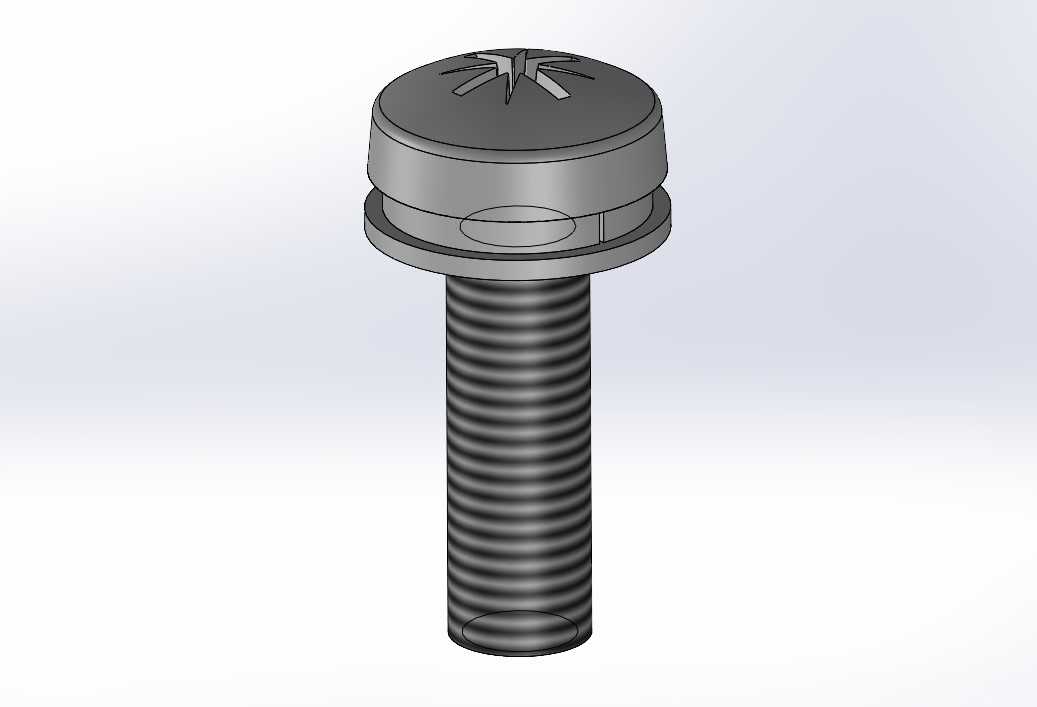

　　建模过程中，螺纹部分采用标准公制M4粗牙螺纹参数，牙型角60度，螺距0.7mm，杆部与头部的过渡圆角做了R0.3的处理，避免应力集中导致螺钉头部在受冲击载荷时断裂。垫圈部分的线圈垫圈采用矩形截面弹簧钢的等效结构建模，平垫圈的外径取8mm，足够大的承压面能分散螺钉头部对PCB的压强，避免锁付时压伤板边。整个组合结构的装配间隙控制在0.1mm以内，既保证垫圈能灵活转动不卡滞，也不会出现垫圈从螺钉杆部脱落的问题，符合紧固件预装组合件的行业通用要求。

　　实际应用中，这类组合螺钉除了PCB固定场景，也可用于薄金属钣金件的快速装配，比如小型电源外壳、工控模块的端盖固定，省去人工套垫的工序，单颗螺钉的锁付时间能缩短近30%，对于日产能上万台的电子装配产线来说，效率提升的收益非常可观。设计时还需要考虑装配后的头部外露高度，盘头头部的高度控制在2.8mm左右，不会因为头部过高影响设备内部的空间布局，对于内部空间紧凑的便携类电子设备，这个尺寸边界能很好适配紧凑堆叠的结构设计需求。
