2mm厚内卡环弹性挡圈结构设计

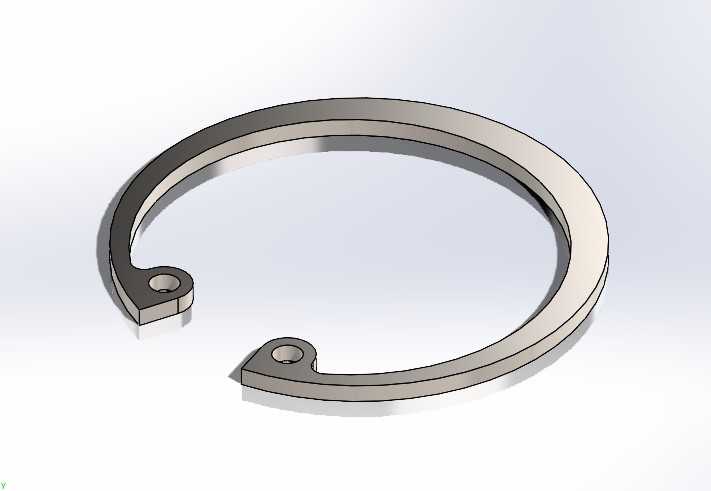

　　在各类轴系、孔系装配场景中，孔用内卡环是承担轴向限位功能的核心基础零件，这类零件看似结构简单，却直接决定了装配后组件的轴向窜动量、运行稳定性与长期服役可靠性，尤其在液压阀组内腔、齿轮箱轴承孔位、电机端盖内部、气动元件装配腔这类对轴向定位精度有明确要求的位置，内卡环的尺寸匹配度、材料刚性、安装适配性直接影响整套机构的运行寿命。本次设计的内卡环适配2mm厚度的安装槽位，对应公称直径52mm的内孔安装场景，匹配槽宽2mm的标准环形凹槽，整体采用开口C型结构设计，两个端部设置有同轴的工艺小孔，用于卡环钳的插入施力，方便安装时压缩卡环外径，顺利送入孔内预设的凹槽位置，待卡环就位后，自身弹性张力会让卡环外圆紧密贴合凹槽侧壁，实现对孔内零件的轴向阻挡。

　　从实际选型应用的角度看，这类内卡环常被用于限制孔内轴承外圈、轴套、隔套、密封组件的轴向位移，避免设备运行过程中内部零件受轴向载荷冲击出现移位、脱落问题。设计过程中首先要明确安装边界：对应内孔的公称尺寸为52mm，凹槽的加工深度需要匹配卡环的径向厚度，确保卡环装入后，卡环内沿不会突出到孔的有效通径范围内，避免干涉内部轴类零件的正常转动或轴向移动；2mm的厚度参数对应凹槽的加工宽度，槽宽需要预留合理的安装间隙，既不能过宽导致卡环在槽内出现轴向晃动，也不能过窄导致卡环无法顺利卡入槽位。材料选型上覆盖碳钢与不锈钢两类场景，碳钢材质卡环经过热处理后具备足够的弹性与刚性，适合常规工业设备、通用机械的干态装配场景，成本低廉且工艺成熟；不锈钢材质卡环则适配有防腐要求的食品机械、户外设备、化工管路内腔等场景，避免长期接触水汽、腐蚀性介质出现锈蚀失效。

　　结构设计层面，C型开口的开度经过反复校核，既要保证安装时卡环有足够的收缩量，能够顺利通过内孔入口到达凹槽位置，又要避免开度过大导致卡环装入后自身应力过大，出现断裂、塑性变形问题；两个端部的安装小孔位置与孔径经过匹配，适配标准规格的孔用卡环钳钳头尺寸，安装时钳头插入小孔后施力收缩卡环的过程中，应力会均匀分布在卡环整个环体上，不会在端部位置出现应力集中导致的断裂。环体的截面采用矩形结构，与凹槽的矩形截面完全贴合，承载轴向载荷时受力面均匀接触，不会出现局部应力集中压溃凹槽侧壁的问题，相比其他截面形状的挡圈，矩形截面的接触面积更大，能承受更大的轴向冲击载荷，适合中低速、有一定轴向载荷的装配场景。

　　在实际装配验证环节，这类卡环的安装流程需要匹配对应的工装：使用孔用卡环钳钳头插入两个端部小孔，缓慢施力收缩卡环外径，当卡环外径小于内孔直径时，平稳将卡环送入孔内对应凹槽的轴向位置，随后缓慢松开卡环钳，卡环在自身弹性作用下张开，外圆完全卡入凹槽内部，此时需要手动检查卡环是否完全就位，确认整个环体都嵌入凹槽内，没有局部翘起、偏斜的问题，避免运行过程中卡环脱出导致限位失效。日常维护场景中，这类卡环属于一次性损耗零件，拆卸后不建议重复使用，因为拆卸过程中卡环会产生一定的塑性变形，弹性张力会出现衰减，重复使用容易出现脱落风险。

　　从建模逻辑上看，这类标准件的建模需要优先保证安装尺寸的精度：环体外径、内径、厚度、开口尺寸、端部小孔位置与直径、环体圆角参数都需要严格匹配安装槽的加工公差，建模过程中先绘制环形草图，切除开口位置后添加端部安装孔，对所有锐边进行微小圆角处理，避免安装过程中锐边划伤安装孔内壁或者操作人员手部，同时圆角处理也能缓解热处理过程中的应力集中问题，提升零件的整体强度。不同应用场景下，还可以根据实际载荷需求调整环体的径向厚度，若轴向载荷较大，可以适当增加径向厚度提升承载能力，若安装空间受限，则可以在保证强度的前提下适当减小径向尺寸，适配紧凑的内腔装配空间。
