12V带应变消除直流电源连接器结构设计

　　在低压直流供电的各类电子、小型机电设备场景里，板端与线端的电源连接可靠性，一直是结构设计阶段容易被忽略却直接影响整机寿命的环节。这款12V规格的直流连接器，针对常规DC插头使用中反复弯折导致线芯断裂、插接松脱的痛点做了针对性结构优化，核心的应变消除结构就是为了解决线束出线位置的应力集中问题。

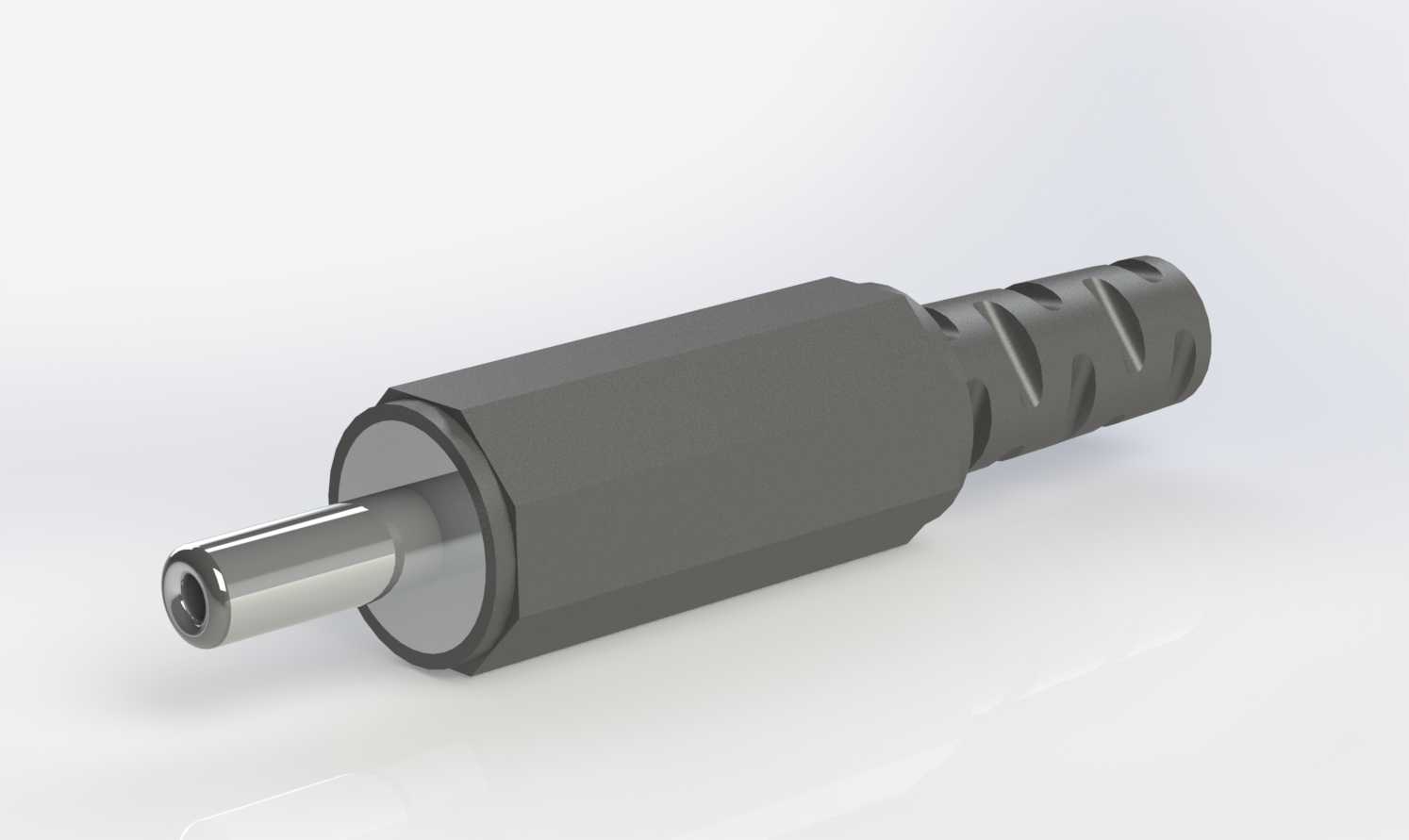

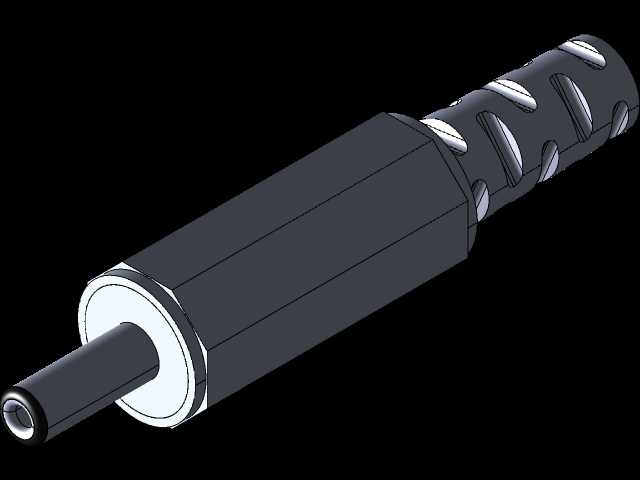

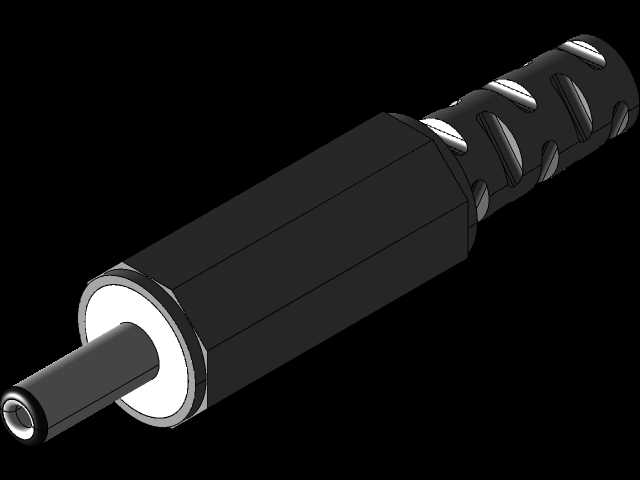

　　从实际应用场景来看，这类连接器广泛用在小型工控传感模块、桌面式消费电子、车载外接低压附件、便携检测仪器的线端电源输入部位，这类场景的共性是设备端供电接口固定，电源线在使用过程中难免会受到侧向拉扯、反复弯折，普通光面出线的DC插头往往在使用三到六个月后就会出现根部线皮破损、内部铜丝折断的问题，导致接触不良甚至短路风险。这款接头在尾部出线段设计了多道环形凹槽的应变消除段，这段结构采用硬度稍低的弹性绝缘材质，当线束受到侧向力时，弯折应力会被多道凹槽分散吸收，不会集中在硬质外壳与线材的衔接位置，从结构上降低线芯疲劳断裂的概率。

　　插接配合维度上，这款接头的插合端采用标准DC公头结构，插针外径1.4mm，适配对应规格的母座插孔，插针根部做了圆弧过渡避免插接时刮伤母座接触弹片；中间的定位套管外径3.4mm，长度9mm，插接时套管先进入母座的导向腔完成径向定位，再让插针与母座接触件导通，能有效避免斜插导致的插针弯折、接触件错位问题。套管与插针之间设置了绝缘隔层，保证极间绝缘距离满足12V直流供电的耐压要求，不会出现极间打火的隐患。

　　外壳部分采用六角防滑的外形结构，相比常规圆形外壳，插拔时手指捏持的摩擦力更大，不需要额外施加很大的按压力就能完成插拔操作，也能避免手上沾有少量油污时出现打滑的情况。外壳内部的腔体做了卡位结构，压接完成后的线芯与焊片位置会被内部的定位筋固定，不会因为拉扯导致焊盘脱焊；尾部的应变消除段与硬质外壳采用嵌件注塑的方式结合，两种不同硬度的材质结合面做了滚花处理，避免长期弯折后两段结构出现松脱分离。

　　安装边界方面，这款连接器属于线端自由装配部件，不需要额外的面板固定空间，只要在设备端预留对应母座的安装开孔即可，接头本体的最大外径不超过10mm，适配线径3-5mm的两芯电源线，压接焊接完成后可以在尾部点胶或者做热缩管密封，满足普通室内场景的绝缘防护要求。在做整机结构布局时，需要注意母座周边预留至少12mm的插拔操作空间，方便手指捏持接头完成插拔动作，避免周边结构件干涉导致插拔困难。

　　从结构设计的合理性来看，这款接头没有采用冗余的复杂结构，所有的外形设计都围绕实际使用中的痛点展开：六角外壳服务于插拔操作的便利性，尾部多槽结构服务于线束弯折的应力分散，套管定位结构服务于插接过程的对中导向，没有多余的装饰性结构，完全以功能实现为核心导向。对于需要做低压直流供电连接的结构设计人员来说，这类成熟结构的连接器可以直接选型使用，不需要重新开模设计接头结构，只需要确认设备端母座的尺寸参数匹配，就能保证供电连接的长期可靠性，减少后期售后阶段因为电源接头损坏导致的整机返修问题。在三维建模过程中，这类标准接插件的模型可以直接导入装配体，用来做整机的布线干涉检查、接口位置的空间校验，避免结构设计阶段出现接口位置与周边零件干涉、插拔空间不足的问题，提升整机结构设计的准确率，减少打样阶段的修改次数。
