吊灯布线用M10外螺纹线缆固定垂绳夹

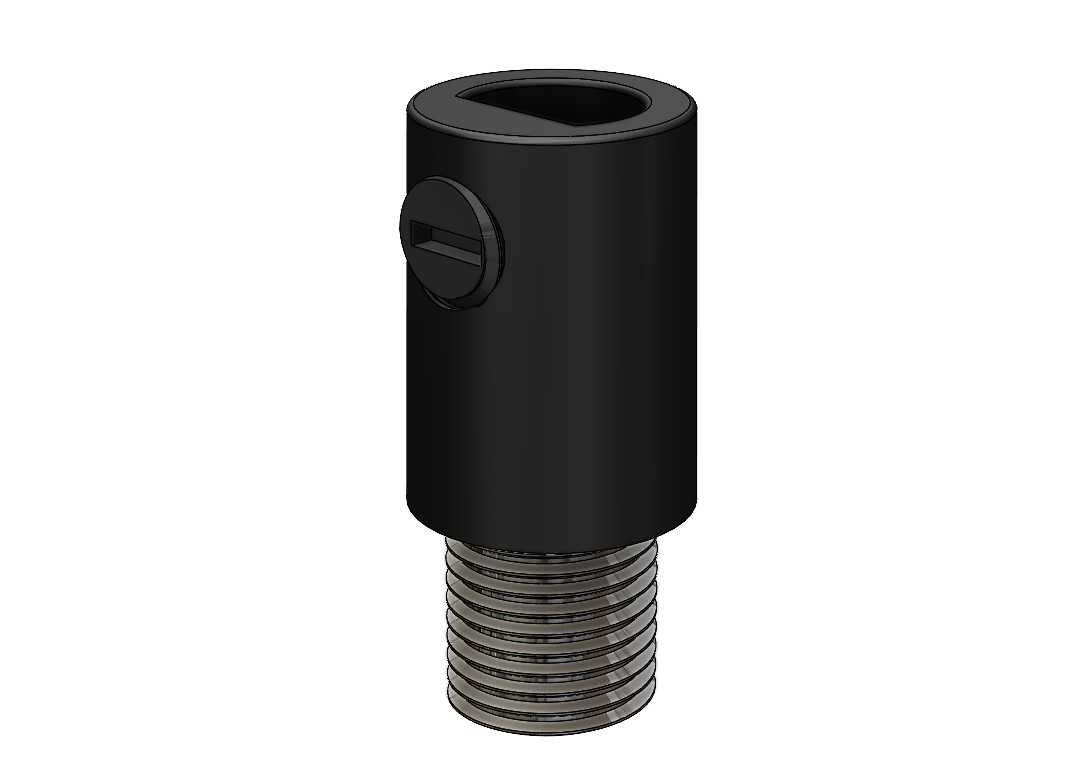

　　在商用照明、家装吊顶布线的现场施工环节里，这类带外螺纹的垂绳夹是承担线缆承重与定位的核心小部件，很多施工人员在做吊灯、悬挂式照明模组安装时，经常会遇到线缆承重不足、长期悬挂后线缆外皮被金属开孔割伤、悬挂位置偏移的问题，这款M10规格的垂绳夹就是针对这类场景做的定向结构设计。从实际安装边界来看，下部的M10外螺纹段可以直接匹配标准M10平螺母、M10锯齿垫圈，直接拧入吊顶预留的安装螺孔或者配套的吊装支架内，不需要额外做转接件，螺纹段的长度预留了足够的调节余量，施工时可以根据吊顶夹层的厚度调整拧入深度，适配不同厚度的吊顶板材，包括石膏板、铝扣板、木质吊顶的安装场景都能覆盖。上部的柱形主体内部开有轴向通孔，

　　通孔的通径设计刚好适配直径6mm及以下的圆形电缆，不管是普通的RVV照明电源线，还是带屏蔽层的信号控制线，都能从通孔内穿过，不会出现线缆卡滞或者通孔过大导致线缆晃动的问题。侧面的M6平头螺钉是整个部件的锁紧核心，螺钉的头部做了一字槽设计，现场施工时用普通一字螺丝刀就能完成锁紧操作，不需要专用工具，螺钉的端面做了钝化处理，锁紧时不会刺破线缆的绝缘外皮，同时能提供足够的压紧力，保证悬挂状态下线缆不会因为灯具自重出现滑移，哪怕是总重量在十公斤以内的悬挂灯具，锁紧后的线缆拉脱力也能满足长期使用的安全要求。做三维建模的时候，这个部件的结构细节需要特别注意几个公差配合点：首先是外螺纹的大径、中径公差要符合普通公制螺纹的6g精度要求，

　　保证和标准螺母、支架螺孔的互换性，不能出现拧入卡滞或者间隙过大松动的问题；其次是侧面的螺钉安装孔要和主体的轴向通孔垂直，偏心误差不能超过0.1mm，否则螺钉锁紧时会出现偏压，一方面压不紧线缆，另一方面长期受力会导致螺钉孔变形；还有主体上端的开槽，是为了方便安装时用工具夹持主体拧螺纹，开槽的宽度和深度要匹配常用的呆扳手尺寸，不能太浅导致夹持时打滑，也不能太深影响主体的结构强度。从实际使用的工况来看，这类垂绳夹除了吊灯安装场景，还能用到小型悬挂设备的线缆固定上，比如悬挂式工位指示灯、小型吊装传感器、展会悬挂式展架的线缆固定，只要是需要在垂直方向固定线缆、同时需要通过螺纹结构和安装基体连接的场景，这个结构都能适配。

　　设计的时候没有做多余的外观造型，整体柱形结构加工工艺性很好，主体采用金属材质车削加工就能完成，表面做发黑处理既能防锈，也能和常见的黑色灯具线缆、黑色吊装支架外观匹配，不会出现突兀的色差。需要注意的是，安装时螺钉的锁紧力矩不能过大，否则会把线缆的线芯压变形，影响导电性能，一般锁紧到线缆无法用手拉动就足够，配套的M10锯齿垫圈要垫在安装基体和螺母之间，防止长期使用过程中因为振动、温度变化导致螺母松动，毕竟悬挂类部件一旦松脱会有坠落的安全风险，结构设计时的防松细节不能省略。建模时还要注意主体内部通孔的入口处做了微小的倒角，去除加工后的锐边，避免穿线的时候锐边割伤线缆外皮，这个细节虽然小，但在实际使用中能大幅降低线缆绝缘层破损导致的漏电风险，是这类五金件设计时必须考虑的安全细节。
