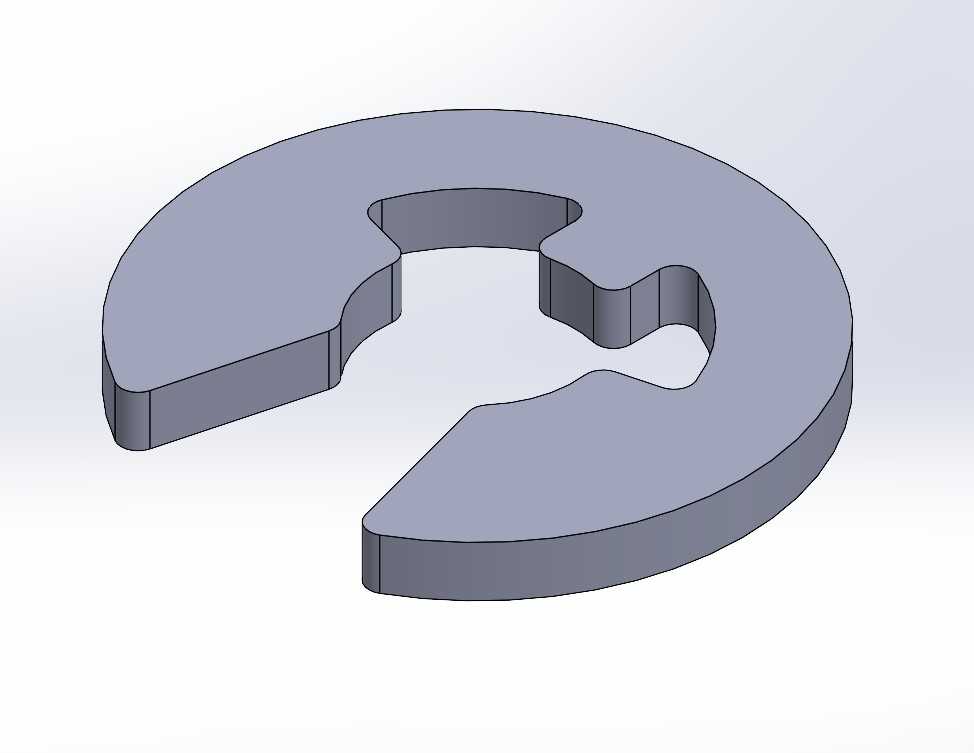

多规格钢制E形轴用开口夹组

　　做设备装配和轴系结构设计的工程师，多半都碰到过轴上零件轴向定位的细碎需求——不是所有轴端都适合攻丝装轴端挡圈，也不是所有轴段都有空间开槽装卡簧，尤其是小载荷、需要频繁拆装调整的工位，E形夹的实用性往往比标准紧固件更贴合现场需求。这套E形夹覆盖了从2.3到10.0的常用轴径区间，整套做下来能覆盖小型仪器、轻工设备、传动辅件里绝大多数小直径光轴的轴向限位需求，不用每次碰到对应轴径都单独查标准画模型，能省不少重复建模的时间。

　　从实际使用场景来说，这类E形夹最常出现在小型输送线的从动辊轴端、气动元件的导杆限位、小型电机输出轴的附件固定、办公自动化设备的走纸辊定位，还有一些工装夹具的销轴防脱位置。和传统的C形卡簧不一样，E形夹的三个卡接边能更均匀地贴合轴的圆周面，卡入轴上的环槽之后，不会因为单侧受力出现偏转松脱的问题，尤其是在有小幅振动的工位上，这种对称卡接的结构比单边开口的挡圈可靠性更高。

　　设计这套夹组的时候，首先要卡准的就是每个规格对应的轴上环槽尺寸——夹的内弧曲率必须和对应轴径完全匹配，开口处的导入斜度要控制在合理范围，既不能太陡导致装配时需要的压入力过大，也不能太缓导致卡入后夹持力不足容易脱出。夹体的厚度是根据轴径梯度匹配的，小轴径的夹体厚度偏薄，避免占用过多轴段长度影响其他零件的安装空间，大轴径的夹体厚度相应增加，保证足够的抗剪切强度，能承受轴上零件窜动带来的轴向载荷。夹体外侧的圆弧做了倒角处理，不会在装配和后期维护时划伤人手，也不会和相邻零件的孔壁发生刮蹭。

　　安装边界上，这类E形夹不需要专用的卡簧钳，只要用平口螺丝刀对准开口处的施力槽就能压入环槽，对现场装配工具的要求很低，适合售后维护和小批量设备组装的场景。夹体卡入环槽之后，外露的边缘高度要低于轴上配套零件的沉孔深度，避免零件装配时和夹体发生干涉，设计时每个规格的夹体外径都做了对应控制，保证夹体完全沉入零件的避让槽内，不会影响轴系的轴向尺寸链。夹体上的三个卡位凸缘，中间的凸缘卡入环槽深度最深，两侧的凸缘起到辅助定位和防偏转的作用，即使轴有小幅的转动窜动，夹体也不会从环槽里滑出。

　　从材料选择上来说，钢制的基体经过常规的淬硬处理，既有足够的硬度保证夹持力不会因为长期使用出现塑性变形，又有合适的韧性，装配时压入不会出现脆断的问题。不同轴径的夹体在设计时都做了受力校核，保证在额定的轴向载荷下，夹体不会出现变形松脱，同时拆装时可以反复使用多次，不会因为一两次拆装就失去夹持力，适合需要经常调整轴上零件位置的调试工位。

　　很多新手工程师在选轴用紧固件的时候，容易只盯着标准卡簧和轴端挡圈，忽略这类E形夹的优势，实际上在安装空间狭小、轴段长度有限、需要频繁拆装的场合，E形夹的综合使用效率远高于其他紧固件，这套覆盖全常用小轴径的夹组，能直接适配绝大多数小型轴系的定位需求，不用再为了某个特殊轴径单独设计非标挡圈，能大幅缩短结构设计的选型和建模周期。
