轨道灯安装用GA100轨道适配连接块

　　在商业照明、展陈照明的轨道安装场景中，轨道适配器是实现灯具与供电轨道可靠连接的核心部件，这款GA100规格的轨道适配块，专门适配对应宽度的三相或单相供电轨道，承担机械固定与电气导通的双重作用。日常在商超展柜、博物馆展陈、办公区域明装轨道照明系统里，这类适配块是轨道灯、射灯等可移动照明灯具的必备安装载体，用户可以沿着轨道槽任意调整灯具位置，满足不同场景下的布光调整需求，无需重新布线打孔，大幅提升照明系统的布局灵活性。

　　从结构设计来看，这款适配块采用卡扣式锁紧结构，顶部设置的弹性扳扣是核心锁紧操作件，推入轨道槽后扳动扳扣即可实现与轨道内部卡筋的锁止，防止灯具受外力拉扯脱落，解锁时只需抬起扳扣就能沿轨道顺畅滑动调整位置。适配块主体采用绝缘工程塑料作为基体材质，内部嵌装导电接触弹片，弹片采用弹性铜材制作，表面做镀镍防氧化处理，保证与轨道内导电铜条的可靠接触，降低接触电阻避免长期使用发热，同时绝缘基体将带电部件完全封闭，满足电气安全防护要求，避免安装调整过程中发生触电风险。

　　在安装边界设计上，适配块的外形尺寸完全匹配GA100系列轨道的槽口规格，插入端的导向倒角做了圆弧过渡处理，安装时无需刻意对准就能顺利推入轨道槽，减少现场安装的对位难度。适配块下部预留了标准的灯具安装接口，可直接对接对应规格的轨道灯灯体，接口处设置了定位止口，保证灯具安装后不会发生偏转，连接螺丝孔位的位置精度控制在0.1mm以内，避免安装后出现配合间隙导致灯具晃动。适配块侧面设置的防脱凸台，与轨道槽内侧的限位槽配合，即使扳扣意外解锁，适配块也不会直接从轨道内脱落，提升使用过程中的安全冗余。

　　从实际使用的工况适配角度，这款适配块的结构设计充分考虑了长期使用的可靠性，内部导电弹片的接触压力经过反复调校，既保证滑动时的顺畅度不会卡滞，又能在锁止状态下提供足够的接触压力，避免因接触不良导致灯具闪烁。适配块的外壳壁厚做了均匀化设计，最薄处壁厚不小于1.5mm，保证整体结构强度，在安装调整时反复扳动锁紧扳扣也不会出现壳体开裂的情况。扳扣的操作力设置在15-20N区间，既不会因为操作力过大导致调整困难，也不会因为力值过小在受振动时意外解锁，适配展厅、商超等人流较大区域的使用场景，即使受到轻微触碰也不会出现灯具移位脱落的问题。

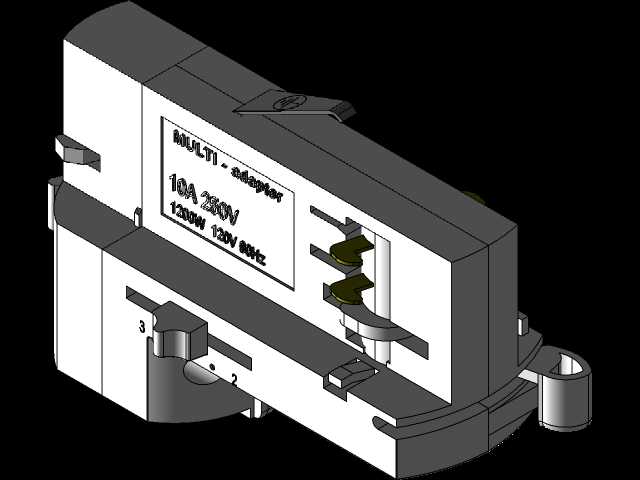

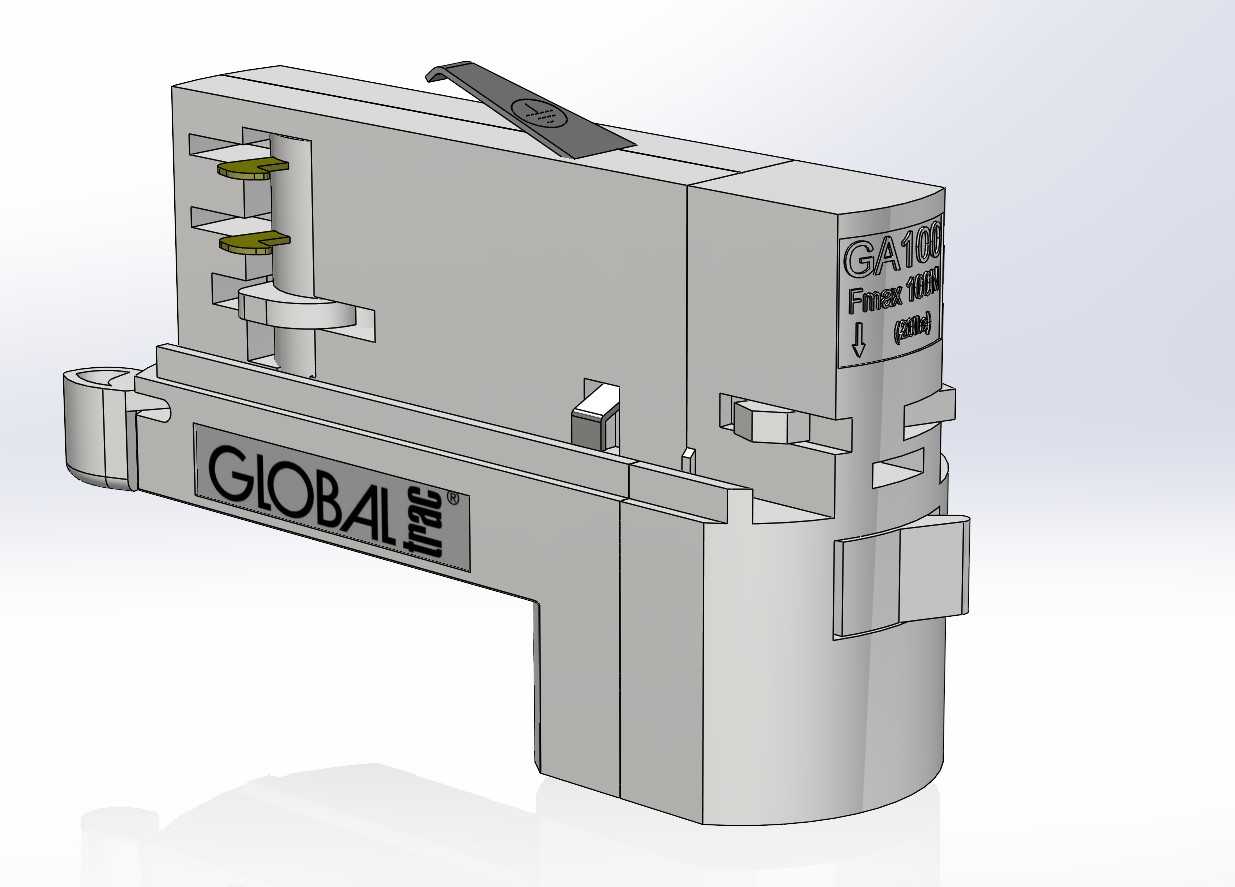

　　在建模细节处理上，这款模型完整还原了产品的所有结构特征，包括表面的品牌标识、规格刻印、锁紧扳扣的防滑纹理、内部弹片的安装槽位、安装接口的止口结构，所有配合面的尺寸公差都按照实际生产的装配要求做了预留，可直接用于产品结构验证、安装干涉检查，也可作为照明系统整体布局设计时的选型参考模型。在做轨道照明系统的三维布局设计时，调用该模型可以直接模拟灯具在轨道上的安装位置、调整行程，提前排查灯具与周边装饰、展品的干涉问题，减少现场安装时的调整工作量。
