A963190NU弹出式插头固定螺钉结构设计

　　在快拆式电气连接、模块化设备布线、测试治具快速换型这类需要频繁插拔插头的场景里，普通螺钉固定插头的方式往往存在拆装效率低、螺钉易丢失、拧入深度难控制的问题，这款弹出式插头固定螺钉正是针对这类痛点做的结构优化设计。从实际使用场景来看，这类螺钉常应用在工业测试台的信号接口面板、模块化机柜的快插电源组件、便携式检测设备的外接插头固定位，既需要保证插头插接后不会受线缆拉扯、设备振动影响出现松脱，又要满足设备维护、模块更换时无需额外工具就能快速解锁插头的需求。

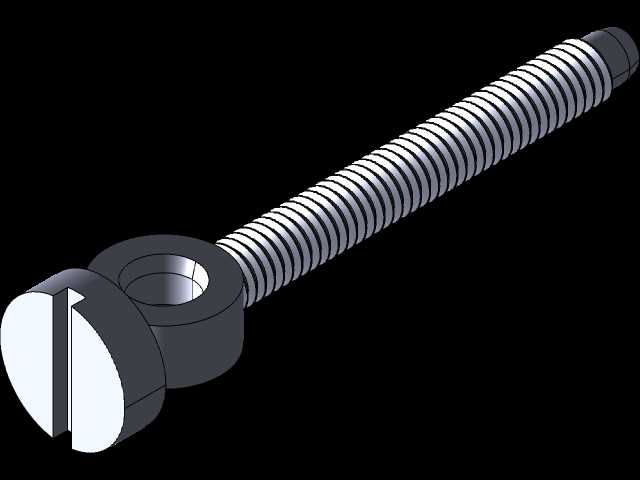

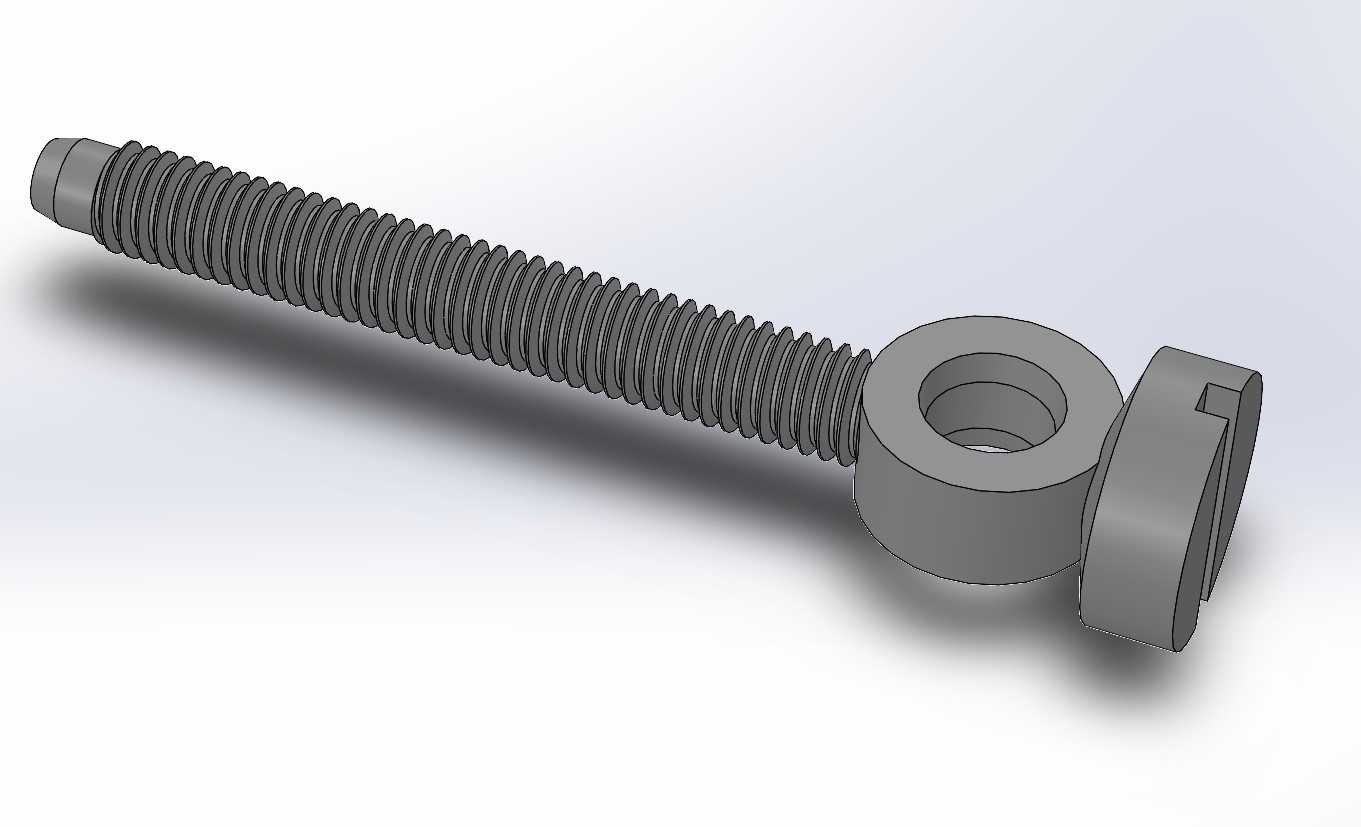

　　从功能特性上看，这款螺钉区别于传统外六角、十字槽固定螺钉的核心点，在于头部集成了带铰接结构的弹出式拨片，螺钉杆部采用全牙等距螺纹设计，螺纹牙型符合普通连接螺纹的公差要求，能适配常规的螺纹安装孔，不需要对原有安装基座做特殊的螺纹改造。头部的环形铰接座与拨片采用间隙配合设计，拨片可绕铰接轴旋转90度，当拨片扳起至与螺钉轴线垂直状态时，既可以作为手动拧动螺钉的施力柄，无需借助螺丝刀就能完成螺钉的拧紧与松退，当拨片下压至与螺钉轴线平行状态时，拨片侧面的卡槽会卡住插头基座的限位凸台，同时拨片的弹性抵紧结构会给插头施加持续的轴向预紧力，抵消设备运行过程中振动带来的螺纹松脱趋势。

　　设计过程中首先要明确安装边界的约束条件：螺钉杆部的公称直径适配常规插头固定位的标准安装孔，螺纹长度覆盖常见插头安装座的板厚范围，保证拧入基座螺纹孔后，杆部末端不会超出基座内侧的安全距离，避免触碰内部线路或其他元器件。头部的铰接座外径控制在合理范围内，既保证铰接结构的强度足够承受手动拧动时的扭矩，又不会占用插头周边过多的安装空间，避免和相邻的插头、线缆接头产生干涉。拨片的厚度与宽度经过受力校核，手动扳动时不会出现结构变形，下压锁定后拨片的上表面与头部端面齐平，不会突出安装面造成剐蹭，同时拨片末端预留了方便手指抠起的倒角，戴薄型劳保手套操作时也能顺利扳起拨片。

　　从结构细节的设计思路来看，螺钉头部与杆部采用同轴一体化设计，避免分体装配带来的累积公差，铰接孔的位置设置在头部中心偏上的位置，保证拨片旋转时的运动轨迹不会超出头部的外圆范围，当螺钉完全拧紧到位后，拨片的锁定位置正好对准插头基座的限位槽，不需要额外调整角度就能完成锁定。螺纹部分的收尾处做了导向倒角，方便初始拧入时快速对准螺纹孔，避免出现螺纹错牙的问题，头部与杆部的过渡位置做了圆角处理，减少应力集中，在承受频繁的拧动扭矩与振动载荷时，不会在根部出现断裂问题。

　　实际选型使用时需要注意，这类螺钉的适用场景是需要频繁拆装、对连接可靠性有一定要求但不需要承受大载荷的插头固定位，预紧力的大小靠手动拧动拨片控制，相比工具拧紧的螺钉预紧力更小，不适合用于需要大扭矩锁紧的承重结构连接。安装时需要保证基座上的螺纹孔深度与螺钉杆部长度匹配，避免螺钉拧到底后头部还未压紧插头基座，导致锁定结构无法生效，同时插头基座上的限位凸台尺寸要与拨片的卡槽尺寸匹配，保证锁定后拨片能完全卡住凸台，不会出现松脱。在三维建模过程中，这类带活动铰接结构的零件需要单独做运动干涉检查，模拟拨片从开启到锁定的全行程运动，确认旋转过程中不会和螺钉头部、安装基座、插头本体出现剐蹭，同时要预留合理的配合间隙，考虑实际加工时的公差累积，避免生产出来的零件出现拨片卡滞、无法顺利旋转的问题。对于需要做3D打印验证的场景，铰接轴与孔的配合间隙要根据打印工艺做适当调整，保证打印完成后不需要二次加工就能实现拨片的顺畅转动。
